4 Installation
a
a
Manomètre de saumure
4 Purgez autant d'air que possible du circuit de saumure. Pour
connaître les consignes, reportez-vous à la section
service" à la
page 21.
5 Ramenez la vanne 3 voies en position initiale.
4.3.3
Isolation de la tuyauterie de saumure
La tuyauterie de l'ensemble du circuit de saumure DOIT être isolée
pour empêcher une réduction de la capacité de chauffage.
N'oubliez pas que la tuyauterie du circuit de saumure située dans la
maison peut condenser/condensera. Prévoyez une isolation adaptée
pour ces tuyaux.
4.4
Raccordement de la tuyauterie
d'eau
4.4.1
Raccordement de la tuyauterie d'eau
REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité.

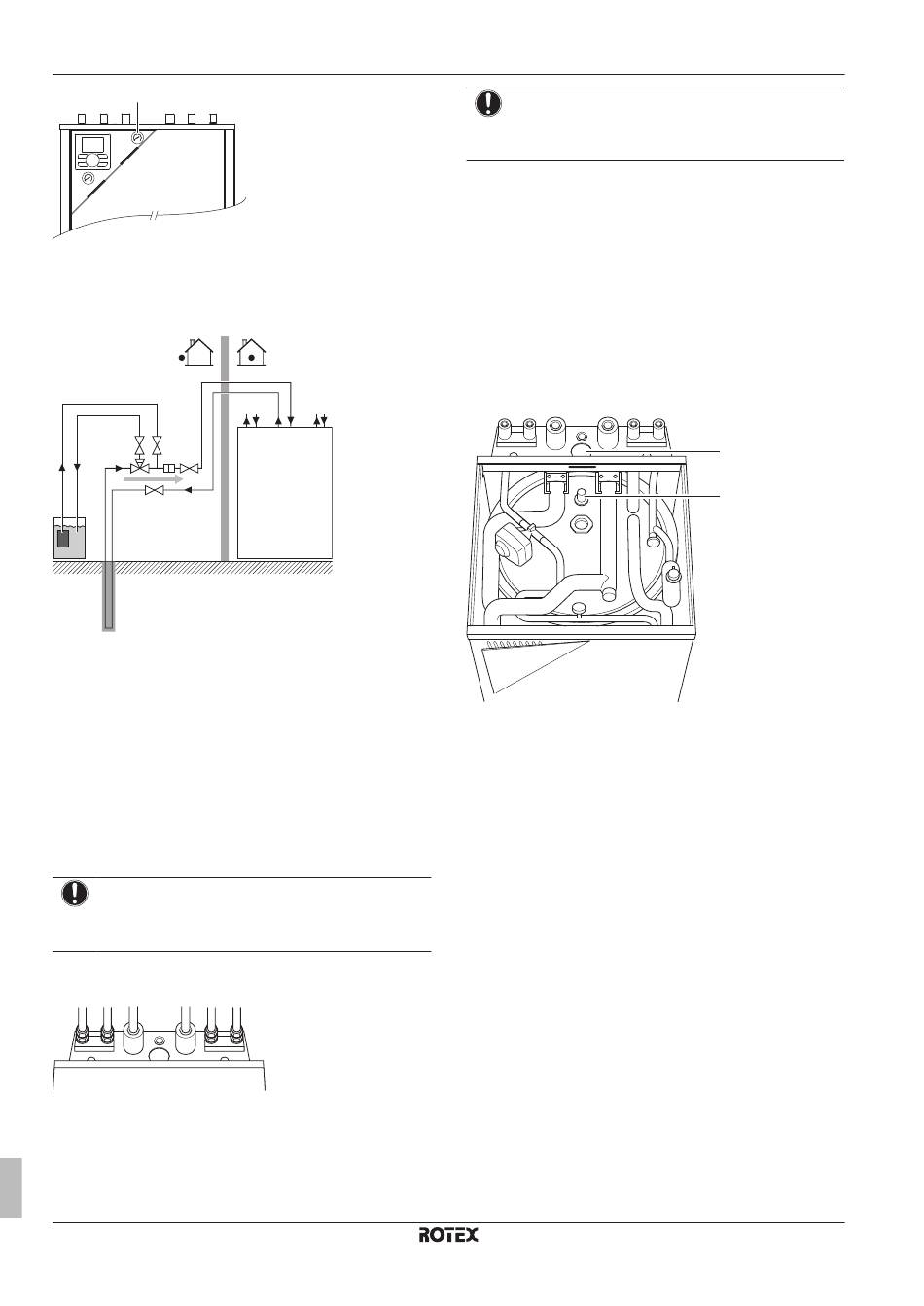

1 Raccordez les tuyaux d'entrée et de sortie de l'eau chaude
sanitaire à l'unité intérieure.
a
c
d
a
Sortie d'eau du chauffage
b
Entrée d'eau du chauffage
c
Sortie de l'eau chaude sanitaire
d
Entrée de l'eau froide sanitaire (approvisionnement en eau
froide)
Manuel d'installation
8
"6 Mise en
b
REMARQUE
Nous vous recommandons d'installer les vannes d'arrêt sur
les raccords d'entrée de l'eau froide et de sortie de l'eau
chaude sanitaire. Les vannes d'arrêt ne sont pas fournies.
2 Raccordez les tuyaux d'entrée et de sortie du chauffage à
l'unité intérieure.
4.4.2
Raccordement de la tuyauterie de
recirculation
Condition requise: Uniquement nécessaire si vous avez besoin de
recirculation dans votre système.
1 Desserrez et retirez les vis au niveau de la partie inférieure de
l'unité.
2 Faites glisser le panneau avant de l'unité vers le bas et retirez-
le.
3 Desserrez et retirez les 4 vis de fixation du panneau supérieur.
4 Retirez le panneau supérieur de l'unité.
a
Trou à défoncer
b
Raccord de tuyauterie de recirculation
5 Retirez le trou à défoncer à l'arrière de l'unité.
6 Branchez la tuyauterie de recirculation au raccord de
recirculation et faites-la passer par le trou à défoncer à l'arrière
de l'unité.
7 Rebranchez l'isolant et le boîtier.
4.4.3
Raccordement du flexible de drainage
De la condensation peut se former sur les composants de saumure
à l'intérieur du compartiment du compresseur de l'unité. L'unité est
équipée d'un bac de purge. Selon la température ambiante de la
pièce, l'humidité de la pièce et les conditions d'utilisation, le bac de
purge peut déborder. Un flexible d'évacuation est fourni avec l'unité.
Le flexible d'évacuation est acheminé vers la partie arrière gauche, à
côté de la partie inférieure de l'unité. Il est possible qu'une pompe
d'évacuation à fournir soit nécessaire pour pomper l'eau vers
l'évacuation.
4.4.4
Remplissage du circuit de chauffage
1 Raccordez le flexible d'alimentation en eau à la vanne de
remplissage (non fournie).
a
b
RGSQH10S18AA9W
Module géothermal ROTEX HPU
4P353879-1B – 2016.02
