3.3
Préparation du câblage électrique
3.3.1
Vue d'ensemble des connexions
électriques pour les actionneurs externes
et internes
Élément
Description
Alimentation électrique de l'unité intérieure
1
Alimentation électrique
pour E1 et E3
2
Alimentation électrique
pour E2
4
Alimentation électrique
à tarif préférentiel
(contact sans tension)
5
Alimentation électrique
à tarif normal
Interface utilisateur
6
Interface utilisateur
Équipement en option
12
Thermostat d'ambiance 3 ou 4
13
Capteur de
température ambiante
extérieure
14
Capteur de
température ambiante
intérieure
15
Convecteur de pompe
à chaleur
Composants à fournir
16
Vanne d'arrêt
17
Compteur électrique
18
Pompe à eau chaude
sanitaire
19
Sortie d'alarme
20
Basculement vers la
commande de source
de chaleur externe
22
Entrées numériques de
consommation
électrique
(a)
Reportez-vous à la plaquette signalétique sur l'unité.
(b)
Section minimale du câble 0,75 mm².
(c)
Section de câble de 2,5 mm².
(d)
Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 50 m. Un contact sans tension garantit la charge
minimale applicable de 15 V c.c., 10 mA.
(e)
Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 500 m. Applicable pour les connexions
d'interface utilisateur simples et doubles.
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de
l'unité intérieure.
RGSQH10S18AA9W
Module géothermal ROTEX HPU
4P353879-1B – 2016.02
Fils
Courant de
fonctionnem
ent maximal
(a)
3+N + GND
(c)
2
(d)
2
2
6,3 A
(e)
2
(b)
100 mA
(b)
2
(b)
2
(b)
4
100 mA
(b)
2
100 mA
(b)
2 (par mètre)
(b)
2
(b)
2
(b)
2
(b)
2 (par signal
d'entrée)
4
Installation
4.1

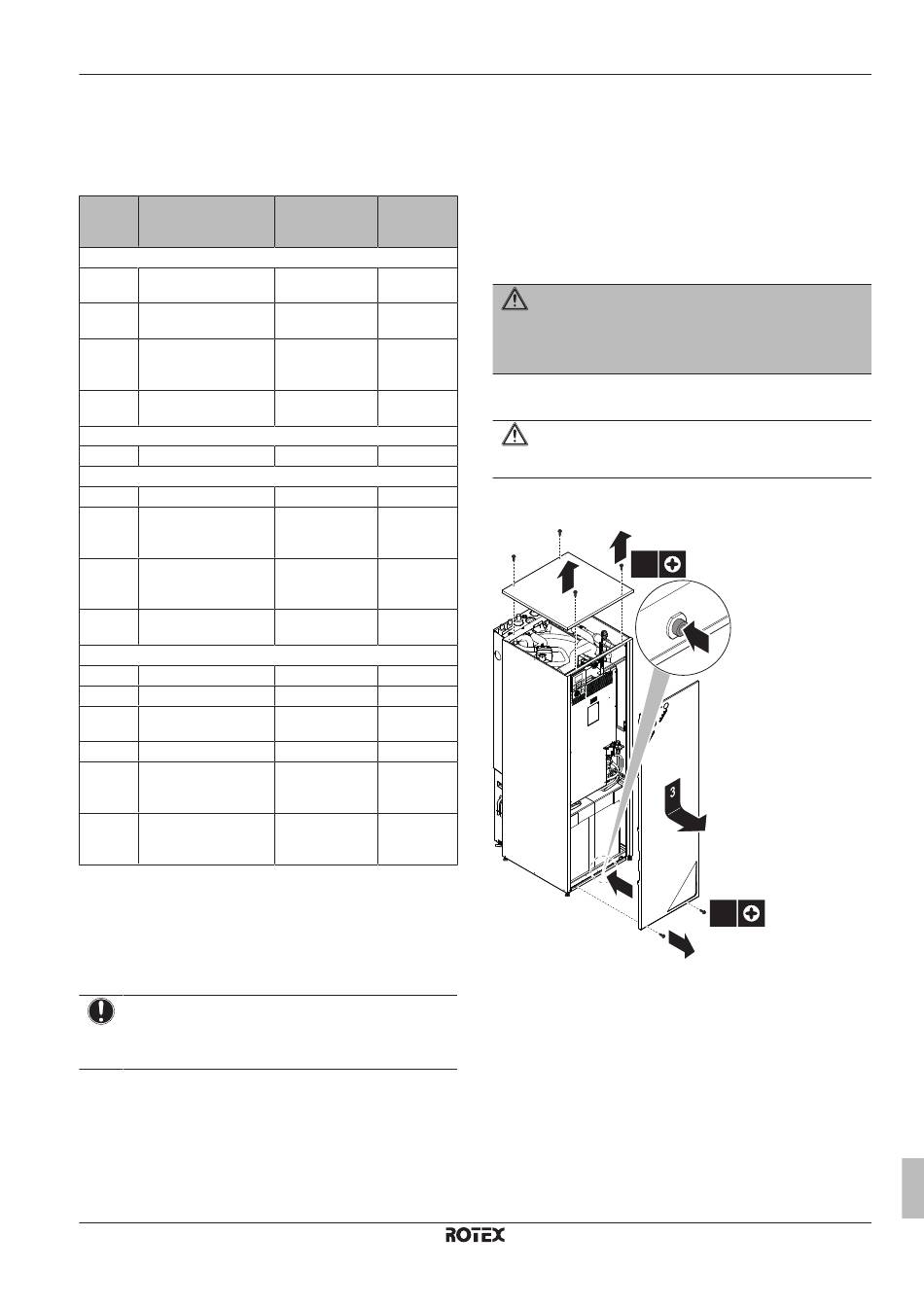

Ouverture des unités
4.1.1
Ouverture de l'unité intérieure
1 Desserrez et retirez les vis au niveau de la partie inférieure de
l'unité.
2 Appuyez sur le bouton situé au niveau de la partie inférieure de
la plaque avant.
AVERTISSEMENT: Bords coupants
Retirez la plaque avant au niveau de la partie supérieure
(plutôt qu'au niveau de la partie inférieure). Faites attention
à vos doigts, les bords de la partie inférieure de la plaque
avant sont coupants.
3 Faites glisser le panneau avant de l'unité vers le bas et retirez-
le.
ATTENTION
Le panneau avant est lourd. Veillez à ne PAS vous coincer
les doigts lors de l'ouverture ou de la fermeture de l'unité.
4 Desserrez et retirez les 4 vis de fixation du panneau supérieur.
5 Retirez le panneau supérieur de l'unité.
4
4×
5
2
4 Installation
2
2×
1
