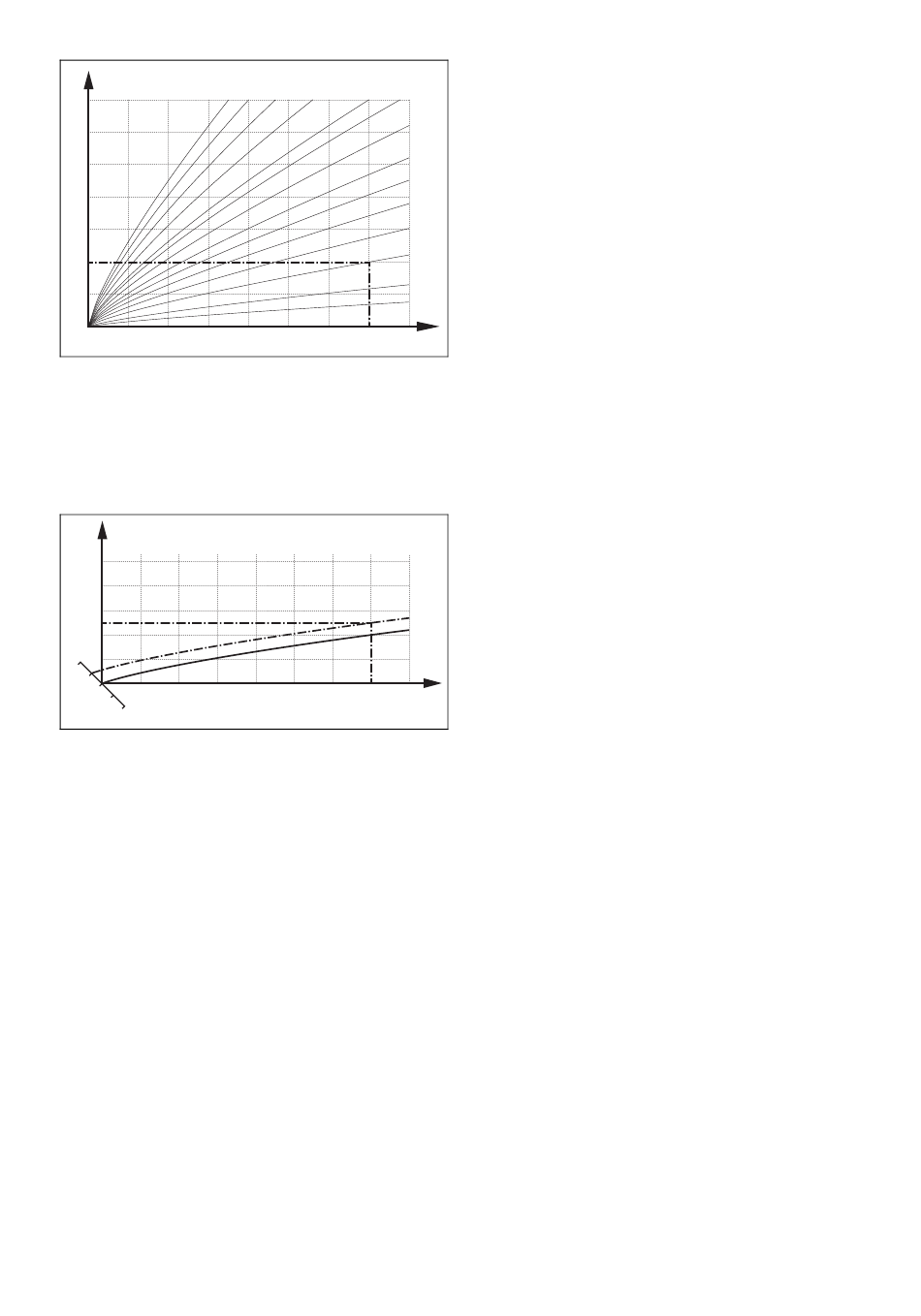

La figure illustre les courbes de chauffage possibles (de 0,1
à 4,0) pour une température ambiante de consigne de 20 °C.
Si la courbe de chauffe 0.4 est sélectionnée, par exemple, la
température de départ est réglée sur 40 °C lorsque la tempé-
rature extérieure est de -15 °C.
B
70
60
50
40
30
22
15
10
5
20
C
D
18
A
Température extérieure
en °C
B
Température de départ
de consigne en °C
Si la courbe de chauffage sélectionnée est la courbe 0,4 et
que la température ambiante de consigne est de 21 °C, la
courbe de chauffage se décale comme représenté sur l'illus-
tration. La courbe de chauffe se déplace selon un axe de 45°
en fonction de la valeur de la température ambiante désirée.
À une température extérieure de -15 °C, la régulation fait en
sorte que la température de départ soit de 45 °C.
7.7.16 Influence t° amb. Activation
Menu → Accès technicien → Configuration de l'installa-
tion → [CIRCUIT1 ----] → Influence t° amb.
–
Cette fonction vous permet de définir si c'est la sonde de
température intégrée au boîtier de gestion qui doit être
utilisée, ou aussi celle de la télécommande.
Condition préalable :
–
Le boîtier de gestion est monté à l'intérieur du logement.
–
La télécommande éventuelle doit être montée à l'intérieur
du logement.
–
Le boîtier de gestion ou, le cas échéant, la télécom-
mande, doit être affectée, par le biais de la fonction
Affectation zones, à la zone où se trouve le boîtier de
0020262578_00 multiMATIC Notice d'installation
Fonctions de commande et d'affichage 7
3.5
3
2.5
2
1.8
1.5
1.2
1.0
0.8
0.6
0.4
0.2
0.1
0
-5
-10
-15
-20
B
Température de départ
de consigne en °C
0.4
0
-5
-10
-15
-20
C
Température ambiante
de consigne en °C
D
Axe a
gestion ou la télécommande. Si vous ne procédez pas à
l'affectation des zones, la fonction Influence t° amb. est
inopérante.
aucune : le capteur de température n'est pas utilisé pour le
réglage.
Décalage : le capteur de température intégré mesure la
température ambiante actuelle dans la pièce de référence.
Cette valeur est comparée à la température ambiante de
consigne et, en cas de différence, il y a adaptation de la tem-
pérature de départ par l'intermédiaire de ce que l'on appelle
la « température ambiante de consigne effective ». Temp.
ambiante de consigne effective = temp. ambiante réglée
+ (temp. ambiante réglée - température ambiante mesu-
rée). La régulation utilise alors non pas la température am-
biante de consigne réglée, mais la température ambiante de
A
consigne effective.
thermost. : fonction identique à la fonction Décalage. Mais
en plus, la zone est désactivée si la température ambiante
mesurée est supérieure de + 3/16 K à la température am-
biante de consigne paramétrée. Si la température ambiante
redescend de + 2/16 K sous la température ambiante de
consigne paramétrée, la zone est réactivée. L'utilisation de
l'influence de la température ambiante permet d'obtenir,
avec un choix judicieux de la courbe de chauffage, une ré-
gulation optimale de l'installation de chauffage.
7.7.17 Rafraîchissement Activation
Menu → Accès technicien → Configuration de l'installa-
tion → [CIRCUIT1 ----] → Rafraîchissement
–
En présence d'une pompe à chaleur, vous pouvez activer
la fonction Rafraîchissement pour le circuit chauffage.
7.7.18 Activation de la surveillance du point de
rosée
A
Menu → Accès technicien → Configuration de l'installa-
tion → [CIRCUIT1 ----] → Surv. point de rosée
–
Cette fonction sert à activer la surveillance du point de
rosée.
Lorsque la surveillance du point de rosée est activée, le boî-
tier de gestion compare la consigne de départ réglée au mi-
nimum du refroidissement au point de rosée + décalage. Le
boîtier de gestion sélectionne systématiquement la tempéra-
ture la plus élevée pour éviter la formation de condensats.
7.7.19 Réglage du paramètre de température
d'arrêt du rafraîchissement
Menu → Accès technicien → Configuration de l'installa-
tion → [CIRCUIT1 ----] → TE arrêt rafraîch.
–
Cette fonction sert à régler le seuil de température à par-
tir duquel le rafraîchissement s'arrête. Si la température
extérieure est inférieure au seuil de température paramé-
tré, le boîtier de gestion coupe le mode de rafraîchisse-
ment.
7.7.20 Réglage de l'écart du point de rosée
Menu → Accès technicien → Configuration de l'installa-
tion → [CIRCUIT1 ----] → Écart point rosée
–
Cette fonction permet de régler le coefficient de correc-
tion (écart) pour le point de rosée.
17
