deutsch
WARNUNG
Bei nicht festgezogener oder fehlender
Anschlussmutter (1) können Funken
entstehen. Falls in leicht brennbarer
oder explosiver Umgebung gearbeitet
wird, können Brände oder Explosionen
entstehen. Personen können schwer
verletzt werden oder Sachschaden kann
enstehen.
entstörte Zündkerzen mit fester
N
Anschlussmutter verwenden
Zündkerze einbauen
Zündkerze von Hand ansetzen und
N
eindrehen
Zündkerze mit Kombischlüssel
N
anziehen
Zündleitungsstecker fest auf die
N
Zündkerze drücken
Kappe für Zündleitungsstecker
N
ansetzen und festschrauben
34

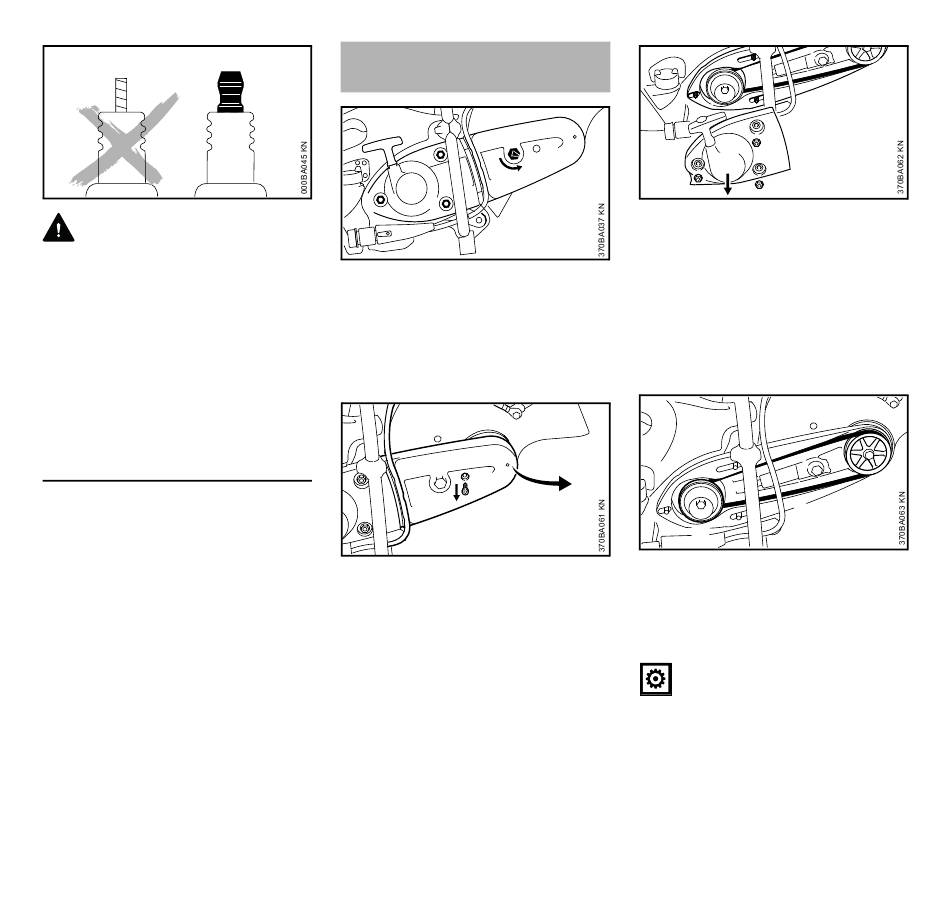

Keilrippenriemen wechseln

1
1
1
1
Muttern (1) lösen
N
Spannmutter (2) mit dem
N
Kombischlüssel gegen den
Uhrzeigersinn drehen –
ca. 1/4 Umdrehung, bis zur
Anlage = 0
Wasserschlauch aus Führung des
N
Riemenschutzes herausziehen
Schraube (3) herausdrehen
N
Riemenschutz (4) leicht anheben
N
und nach vorne abziehen
Keilrippenriemen von der vorderen
N
Riemenscheibe nehmen
2
0
N
N
N
N
4
3
N
Riementrieb muss leichtgängig sein.
6
1
5
1
1
Muttern (1) herausdrehen
Starterdeckel (5) abnehmen
"Anschlussstück mit Schutz" (6)
nicht abnehmen – von Hand auf den
Stiftschrauben halten – bis
Starterdeckel wieder montiert wird
defekten Keilrippenriemen
herausnehmen
7
8
neuen Keilrippenriemen (7)
sorgfältig auf die
Riemenscheibe (8) am Triebwerk
und die vordere Riemenscheibe (9)
führen
HINWEIS
TS 410, TS 420
9
