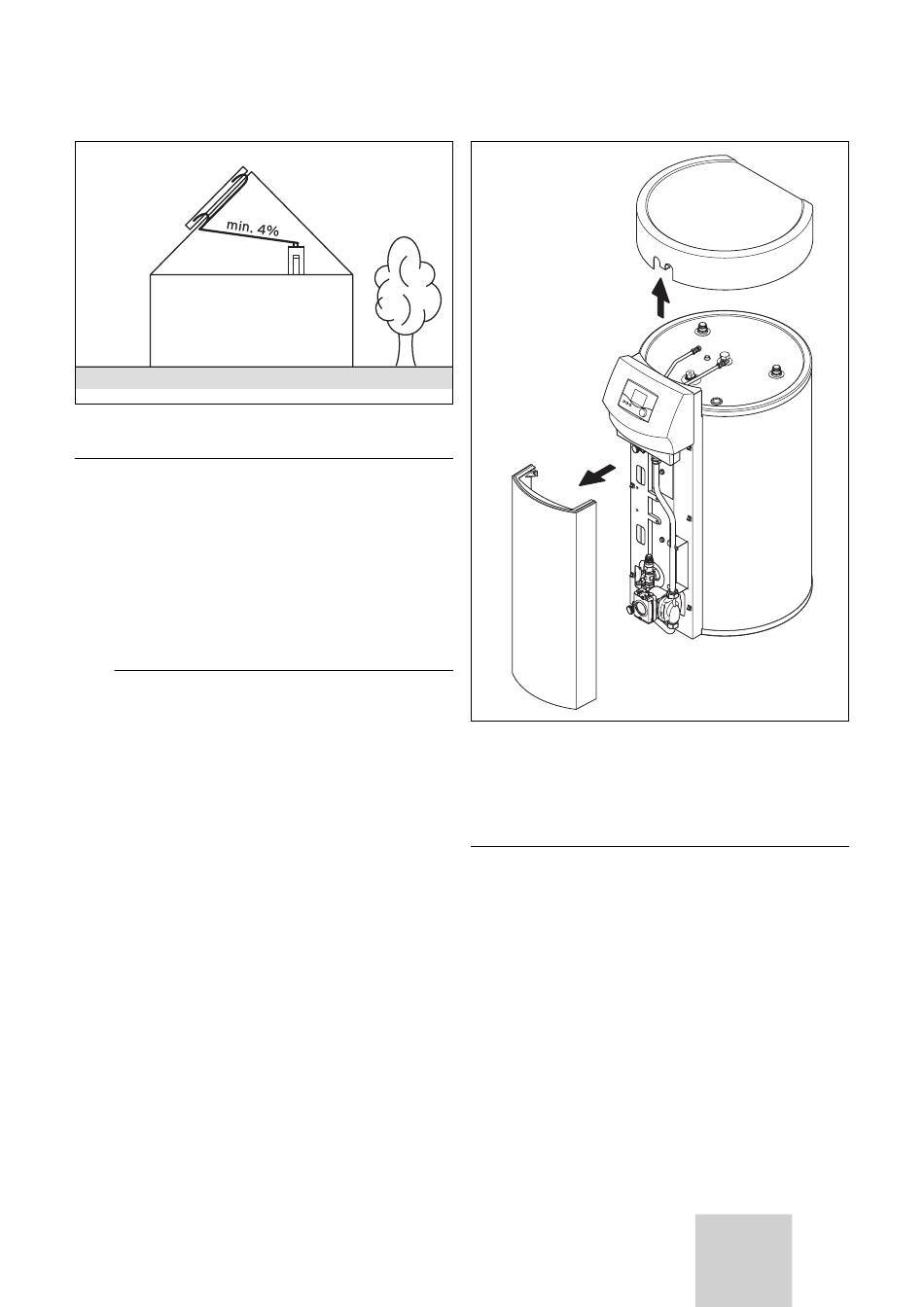

Abb. 5.2 Solarspeicheranordnung auf dem Dachboden
a Achtung!
Wenn die Speichereinheit auf dem Dachboden
angeordnet wird, muss sich der obere Solar-
anschluss an der Speichereinheit immer unter-
halb des tiefsten Punktes des Kollektorfeldes
befinden.
Das Gefälle der Verbindungsleitungen zwischen
Kollektorfeld und Speichereinheit darf an keiner
Stelle kleiner als 4 % (4 cm/m) sein, um einen
ausreichenden Durchfluss der Solarflüssigkeit
sicherzustellen.
Achtung!
Das „Solar-Kupfer rohr 2 in 1" kann in den um-
mantelten Bereichen nur von Hand gebogen
werden.
Unterschreiten Sie zur Vermeidung von unzu-
lässigen Querschnittsverengungen, Faltenbil-
dung bzw. Knicken keinesfalls einen Biegeradius
von 100 mm.
• Verlegen Sie das Vaillant „Solar-Kupferrohr 2 in 1"
vom Dach bis zum Aufstel lungort der Speichereinheit.
Beachten Sie dabei die Angaben zur max. Länge der
Verbindungsleitung und zum notwendigen Gefälle.
Installations- und Wartungsanleitung auroSTEP plus 0020097006_00
Abb. 5.3 Verkleidungen abnehmen
• Nehmen Sie die obere und die untere Verkleidung
an der Vorderseite der Speichereinheit ab, indem
Sie die Verkleidungen oben und unten von den
Halteklammern abziehen.
a Achtung!
Achten Sie bei Verwendung des empfohlenen
und abgesicherten „Solar-Kupferrohrs 2 in 1"
beim Ablängen der Kupferrohre und der Isolie-
rung darauf, dass Sie die in der Isolie rung mit-
laufende Elektroleitung für die Verbin dung mit
dem Solarfühler nicht beschädigen.
• Verbinden Sie die Leitung vom oberen Solaranschluss
am Kollektorfeld (Solar-Vorlauf) oben auf der Solar-
speichereinheit mit dem linken Kupferröhrchen des
Solarspeichers.
• Verbinden Sie die Leitung vom unteren
Solaranschluss am Kollektorfeld (Solar-Rücklauf) oben
auf der Solar speichereinheit mit dem rechten Kupfer-
röhrchen des Solarspeichers.
Beachten Sie zur Anschluss-Situation auch den Auf-
kleber oben auf der Speichereinheit.
