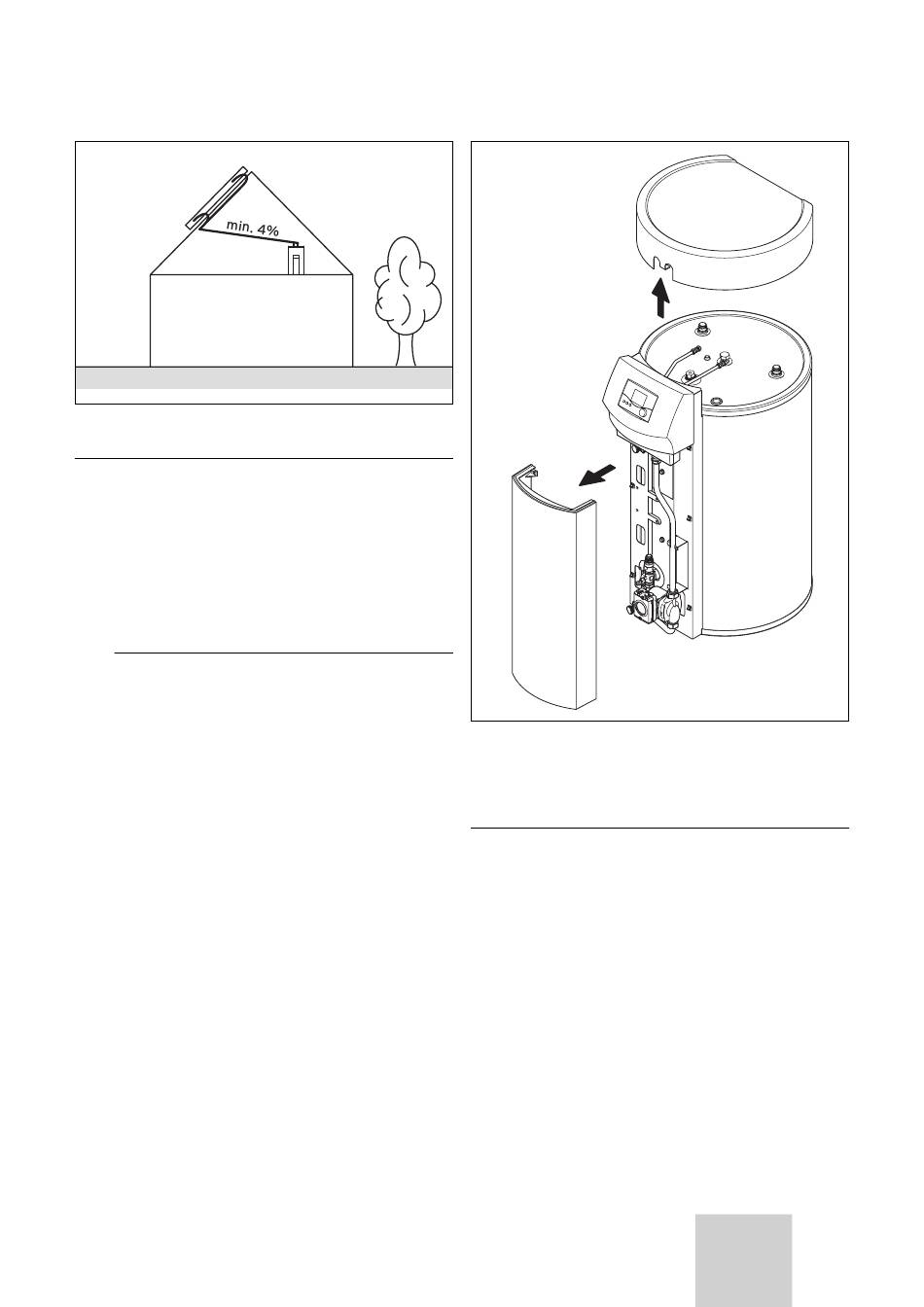

Afb. 5.2 Plaats zonneboiler op de zolder
a Attentie!
Als de boilereenheid op de zolder geplaatst
wordt, dan moet de bovenste zonneaansluiting
aan de boilereenheid zich altijd onder het laag-
ste punt van het collectorveld bevinden.
De helling van de verbindingsleidingen tussen
collectorveld en boilereenheid mag op geen en-
kele plaats kleiner zijn dan 4 % (4 cm/m), opdat
voldoende doorstroming van de zonne-energie-
vloeistof gegarandeerd zou zijn.
Attentie!
De "koperen collectorvloeistofbuis 2 in 1" kan
in de ommantelde bereiken enkel met de hand
gebogen worden.
Gebruik ter vermijding van ongeoorloofde dia-
metervernauwingen, plooivorming of knikken in
geen geval een buigradius kleiner dan 100 mm.
• Leg de Vaillant "koperen collectorvloeistofbuis 2 in 1"
van het dak tot aan de standplaats van de boilereen-
heid. Houd hierbij rekening met de max. lengte van de
verbindingsleiding en met het vereiste verval.
Installatie- en onderhoudshandleiding auroSTEP plus 0020097006_00
Afb. 5.3 Mantels wegnemen
• Neem de bovenste en onderste mantal aan de voor-
kant van de boilereenheid weg door de mantels boven
en onder van de borgklemmen te trekken.
a Attentie!
Let er bij het gebruik van de aanbevolen en be-
veiligde "koperen collectorvloeistofbuis 2 in 1"
bij het afkorten van de koperbuizen en de isola-
tie op, dat u de in de isolatie meelopende elek-
trische leiding voor de verbinding met de zon-
nesensor niet beschadigt.
• Verbind de leiding van de bovenste zonne-energie-
aansluiting aan het collectorveld (zonne-energiev-
oorloop) van boven op de zonneboilereenheid met de
linkerkoperbuisjes van de zonneboiler.
• Verbind de leiding van de onderste zonne-energie-
aansluiting aan het collectorveld (zonne-energiete-
rugloop) van boven op de zonneboilereenheid met de
rechterkoperbuisjes van de zonneboiler.
Neem voor de aansluitsituatie ook de sticker boven-
aan op de boilereenheid in acht.
