5 Installatie
1 2
PWM

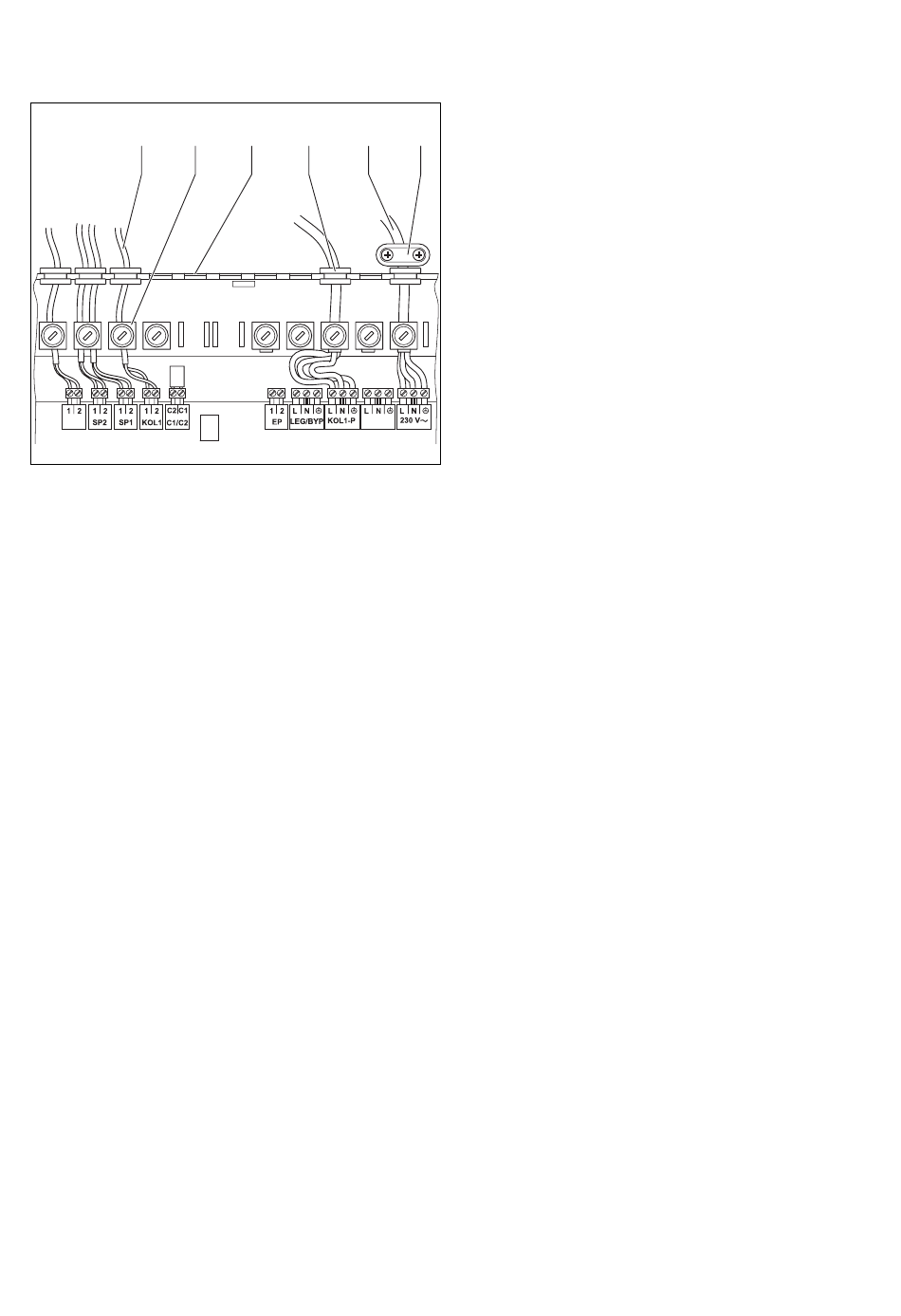

Afb. 5.7 Schakelkast bekabelen
• Klem de netaansluitleiding (5) aan de hiervoor
bedoelde klemmen PE, N en L van het systeem ProE
en beveilig deze met de trekontlasting die zich aan de
buitenzijde van de schakelkast bevindt (6).
• Klem de voelerleiding (1) op de daarvoor bestemde
klemmen KOL1 van het systeem ProE.
• Breek de voor het invoeren van alle zelf gemonteerde
kabels het nodige aantal uitsparingen (3) uit de scha-
kelkast breken.
• Druk de rubberen kabeldoorvoeren (4) met de voor-
heen ingetrokken kabels in de openingen.
• Beveilig de leidingen met de bijgeleverde trekontlas-
tingen (2).
• Sluit de netaansluitleiding via een scheidingsinrichting
over alle polen met een contactopening van ten min-
ste 3 mm (b.v. zekeringen of contactverbrekers) op de
leidingen PE, N en L van de huisinstallatie aan.
• Bevestig het deksel weer in licht geopende toestand,
dan pas geheel sluiten.
• Draai de borgschroeven van het deksel vast.
14
3 4 5 6
