8 Détection des pannes
8
Détection des pannes
8.1
Diagnostic
8.1.1
Codes d'état

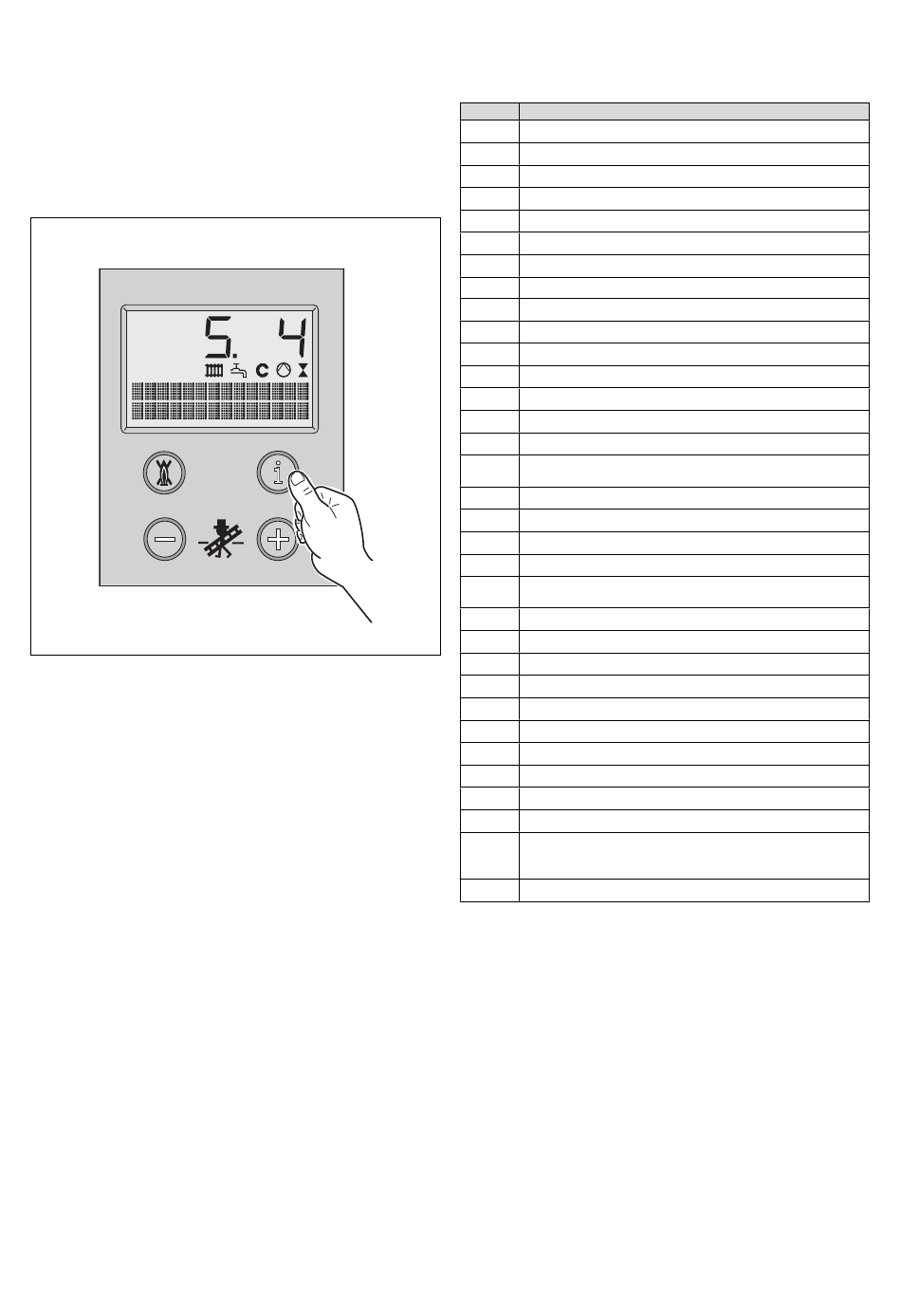

Fig. 8.1 Affichage des codes d'état
Les codes d'état qui s'affichent sur le système DIA vous
donnent des renseignements sur l'état de fonctionne-
ment actuel de l'appareil.
Si plusieurs états fonctionnent simultanément, le code
d'état le plus important sera toujours affiché.
Vous pouvez consulter l'affichage du code d'état de la
manière suivante :
• Appuyez sur la touche « i » en dessous de l'écran.
Le code d'état s'affiche, p. ex. « S.4 » pour
« Fonctionnement brûleur chauffage » (cf. tableau 8.1).
Le code d'état affiché est complété par un texte explica-
tif, p. ex. pour S.4 : „Chauffage brûleur marche » s'affi-
che.
Vous pouvez quitter l'affichage du code d'état de la
manière suivante :
• Appuyez sur la touche « i » en dessous de l'écran ou
• N'appuyez sur aucune touche pendant env. 4 minutes.
La température momentanée du départ chauffage
réapparaît sur l'écran.
38
Code
Signification
Page 0
Pas de demande de chaleur
Page 1
Chauffage départ pompe
Page 2
Chauffage démarrage ventilateur
Page 3
Chauffage allumage
Page 4
Chauffage brûleur marche
Page 6
Chauffage temporisation ventilateur
Page 7
Chauffage temporisation pompe
Page 8
Temps de blocage résiduel chauffage
Page 20 Eau chaude mode cyclique
Page 21 Eau chaude démarrage ventilateur
Page 23 Eau chaude allumage
Page 24 Eau chaude brûleur marche
Page 26 Eau chaude temporisation ventilateur
Page 27 Eau chaude temporisation pompe
Page 28 Eau chaude temps de blocage
Régulateur pas de chaleur demandée (régulateur 2
Page 30
points)
Page 31 Régime été
Page 32 Temps d'attente ventilateur
Page 34 Chauffage protection antigel
Page 35 Temps d'attente ventilateur
Régulateur pas de chaleur demandée (régulateur con-
Page 36
tinu)
Page 39 Thermostat d'applique contact ouvert
Page 42 Clapet évacuation gaz pas de message retour
Page 55 Temps d'attente capteur CO
Page 56 Temps d'attente combustion
Page 57 Temps d'attente autotest
Page 73 Message de service « Contrôler ventilateur »
Page 74 Message de service « Contrôler capteur CO »
Page 75 Message de service « Contrôler combustion »
Page 76 Message de service « Contrôler pression eau »
Page 79 Message de service « Contrôler système eau chaude »
Message de service Contrôler anode à courant vaga-
Page 82
bond
Attention : après env. 2 jours la préparation de l'eau
Page 99 Autotest
Tabl. 8.1 Codes d'état
8.1.2 Codes de diagnostic
Dans le mode diagnostic, vous pouvez modifier certains
paramètres ou afficher des informations supplémentai-
res (voir Tab. 8.2).
• Appuyez simultanément sur les touches « i » et « + »
en dessous de l'écran.
À l'écran s'affiche « d.0 ».
Le code de diagnostic affiché est complété par un
texte explicatif, p. ex. pour d.0 :
« Charge partielle chauffage »
• Faites défiler les numéros de diagnostic au moyen des
touches « + » ou « - » pour obtenir le numéro de diag-
nostic souhaité.
Notice d'installation et d'entretien des chaudières à gaz à condensation ecoVIT
