4 Installation
Danger !
e
Danger de mort par électrocution au niveau des
raccords conducteurs de tension. La tension
reste permanente entre les bornes L et N de
raccordement au secteur, même lorsque le com-
mutateur principal est éteint. Toujours d'abord
éteindre l'alimentation électrique. Ne procédez
à l'installation qu'ensuite. L'installation élec-
trique doit uniquement être effectuée par un
installateur agréé qui se porte garant du
respect des normes et des directives en vigueur.
Nous renvoyons plus précisément aux réglementations
nationales relatives à l'installation électrique ainsi
qu'aux réglementations du fournisseur d'électricité res-
pectif.
Afin de faciliter le câblage, l'appareil est équipé de con-
necteurs de raccord System Pro E et est livré prêt au
raccordement.
La conduite d'alimentation secteur et tous les autres
câbles de raccordement (thermostat d'ambiance, etc.)
peuvent être raccordés aux fiches System Pro E prévues
à cet effet.
Les câbles d'alimentation secteur et basse tension (con-
duite de la sonde, etc.) doivent être posés de manière
distincte. Pour cela, utilisez la gouttière électrique divi-
sée en deux de la partie latérale gauche.
Remarque !
La fiche de raccordement au réseau et le com-
mutateur secteur doivent constamment être
accessible et ne doivent pas être masqués ou
recouverts.Procédez au câblage de la manière
suivante :
• Ouvrez le robinet de vidange (fig. 4.10 (3)).
• Desserrez les vis (1) (tournez-les de 90°) et
rabattez le boîtier de commande (2).
• Désenclenchez la partie arrière du couvercle du boîtier
de commande puis rabattez-le vers le haut.
• Faites passez les conduites à travers l'orifice destiné
aux câbles situés dans la paroi arrière de l'appareil
(fig. 1.3 (31)) parcourant l'appareil vers le boîtier de
commande. Utilisez la gouttière électrique située sur
la partie latérale gauche pour faire passer le câble à
travers l'appareil. Veillez à poser de manière distincte
les câbles d'alimentat ion secteur et basse tension.
Attention !
Veillez tout particulièrement à ce qu'aucun
câble ne soit posé par-dessus le brûleur plaque.
• Bloquez tous les câbles avec les décharges de traction.
• Isolez tous les conducteurs de câble et reprenez les
raccordement en vous conformant aux sections 4.8.1 à
4.8.2.
18
• Ensuite, refermez le couvercle arrière de la boîte de
commande et appuyez dessus jusqu'à ce qu'il se soit
audiblement enclenché.
• Rabattez le boîtier de commande vers le haut puis et
fixez-le à l'aide des vis (1) (tournez-le de 90°).
• Fermez le robinet de vidange (3).
4.8.1 Raccordement de la ligne d'alimentation
Attention !
Le branchement secteur à des prises du sys-
tème Pro E inadaptées peut détruire
l'électronique.
Fixez les câbles d'alimentation secteur exclu-
sivement dans les prises portant le repère cor-
respondant!
La tension nominale du secteur doit être de 230 V ; des
tensions de secteur supérieures à 253 V et inférieures à
190 V peuvent provoquer des dysfonctionnements.Vous
devrez donc procéder à un raccordement fixe du câble
d'alimentation secteur et installer un dispositif de sépa-
ration avec un intervalle de coupure d'au moins 3mm
(ex. : fusibles ou disjoncteur).
• Posez le câble d'alimentation secteur au niveau des
raccordements dans le boîtier de commande en vous
conformant à la fig. 4.11.
• Branchez le câble d'alimentation secteur sur les fiches
, N et L du système ProE prévues à cet effet (cf. fig.
4.11).
• En cas d'utilisation de modules accessoires, c'est à tra-
vers ces derniers que s'effectue l'alimentation secteur.

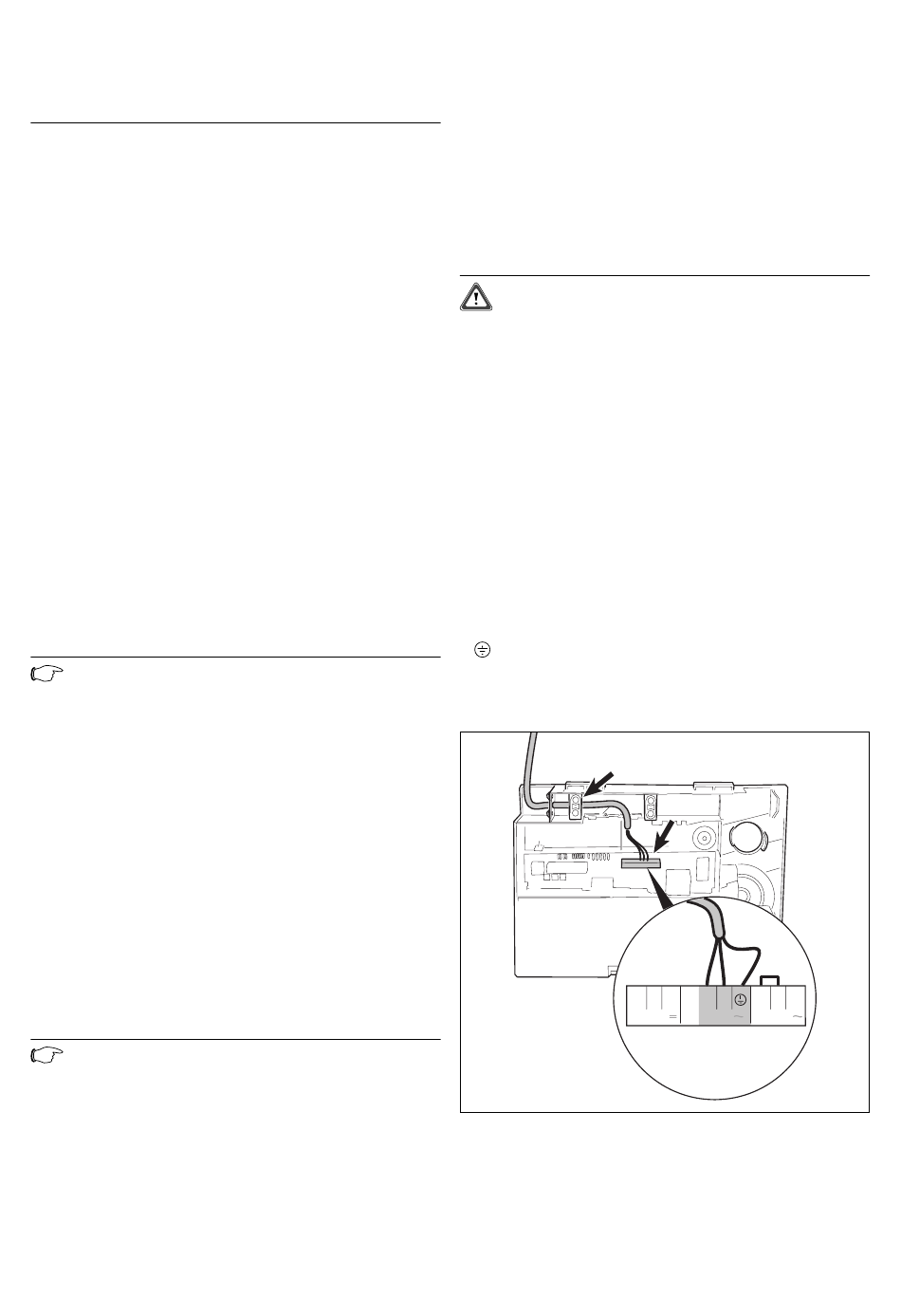

Fig. 4.11 Raccordement au secteur
Notice d'installation et d'entretien des chaudières à gaz à condensation ecoVIT
7
8
9
L
N
3
4 5
RT 24V
230V
RT 230V
