4.6
Conduite d'air/des gaz d'échappement
Il est possible de combiner l'appareil avec une conduite
concentrique en plastique (diamètre 80/125mm) faisant
partie des accessoires Vaillant.

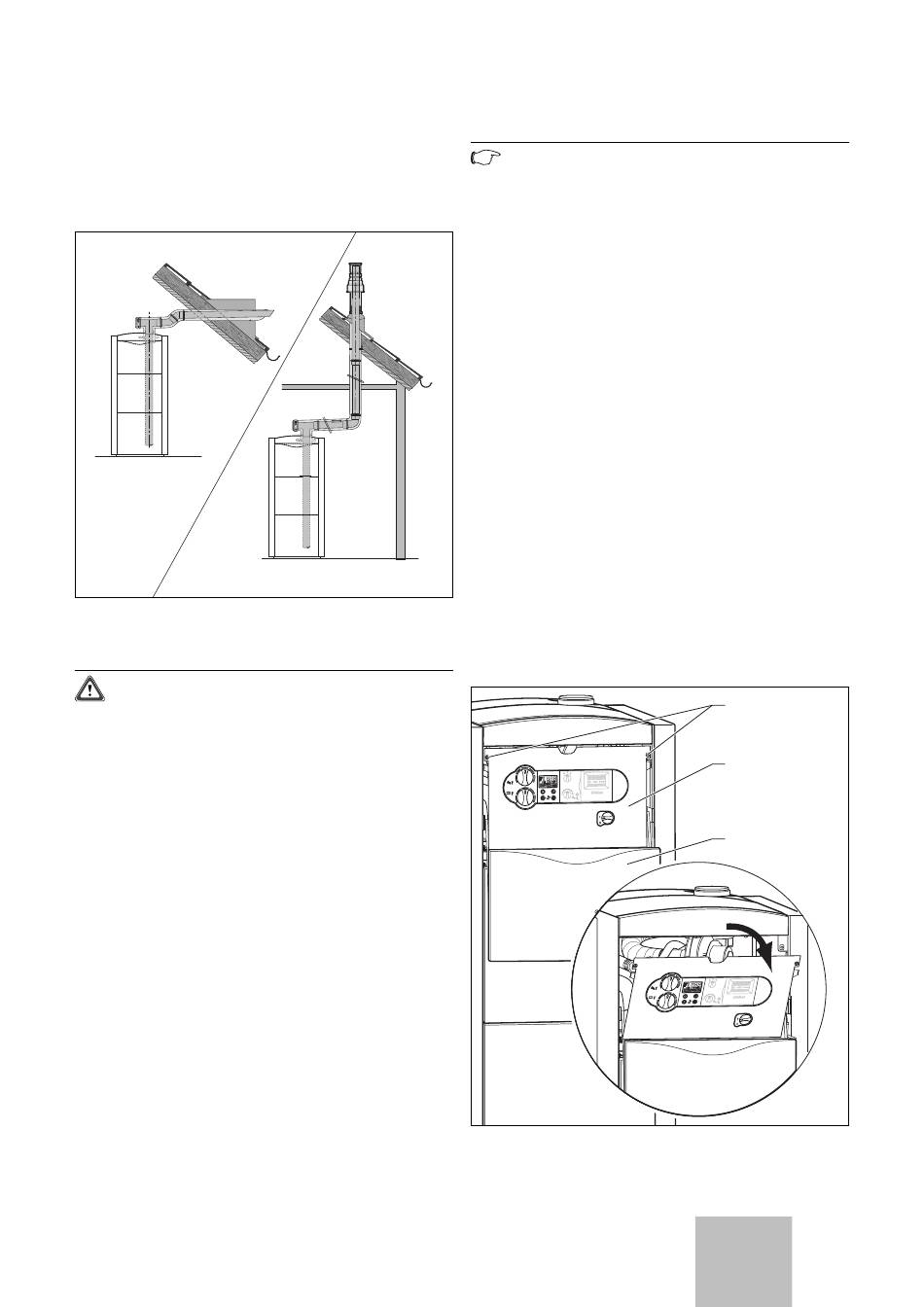

Fig. 4.9 Conduite d'air/des gaz d'échappement avec accessoires
Vaillant (exemples)
Attention !
Les appareils Vaillant et les conduites d'air/des
gaz d'échappement Vaillant disposent d'une
certification de système commune.
Veuillez utiliser uniquement des conduites d'air/
des gaz d'échappement originales Vaillant.Des
problèmes de fonctionnem ent peuvent survenir
en cas d'utilisation d'autres accessoires.
L'appareil pourrait alors être endommagé et des
personnes blessées. Vous trouverez de plus
amples informations à propos des conduites
d'air/des gaz d'échappement dans la notice de
montage correspondante.
Le choix du système le mieux adapté se fera en fonction
de la situation particulière de montage ou d'utilisation,
voir également la notice de montage de la conduite
d'air/de fumées :
Nº 00 2003 1561 pour FR, ou nº 00 2002 9273 pour BE).
• Montez la conduite d'air/des gaz d'échappement en
observant les instructions de la notice de montage
fournie avec l'appareil.
Notice d'installation et d'entretien des chaudières à gaz à condensation ecoVIT
Remarque !
La tôle de revêtement arrière doit être montée
avant la conduite d'air/des gaz d'échappement.
Avec les appareils VKK 476 et 656 l'adaptateur
80/125 mm avec orifice de mesure (réf. 301
369) doit être employé pour la mesure air/
fumée. Avec les autres modèles,
l'utilisation est optionnelle afin de faciliter
l'accès aux emplacements de mesureTous les
VKK s'adaptent automatiquement à la conduite
d'air/des gaz d'échappement, de manière à ce
que la puissance nominale soit atteinte.
4.7
Intégration dans une installation solaire
La chaudière ecoVIT est conçue pour être raccordée à
une installation solaire. Les installations solaire et de
chauffage sont activées par le régulateur intégré de la
chaudière.
Les accessoires suivant permettent de procéder au rac-
cordement électrique de l'installation de chauffage :
– module multifonction « 1/5 » :
– Sonde de l'installation solaire
La procédure de raccordement des sondes est décrite
dans les instructions jointes aux accessoires. Référez-
vous à la section 6.4 pour procéder aux réglages néces-
saires de la chaudière ecoVIT.
4.8
Raccordement électrique
Fig. 4.10 Poser les câbles de raccordement dans le boîtier de
commande
Installation 4
Réf. 306 253
Réf. 302 404
1
2
3
FR, BE
17
FR
