10 0-10 V Eingänge
Das Gerät verfügt über vier optionale
0-10 V-Eingänge zur Steuerung der
Luftmenge des Lüftungsgerätes. An die
Eingänge können beliebige Sensoren oder
Schalter der 0-10 V-Serie angeschlossen
werden.
Installation
Das gesamte ComfoNet-System ist auf maximal 150 mA
begrenzt. Wenn alle angeschlossenen Geräte mehr als
150 mA benötigen, müssen Sie einen ComfoSplitter mit
Stromversorgung installieren.
1. Schließen Sie den ersten gewünschten Sensor oder
Schalter an Anschluss 9 an (siehe Schaltplan).
2. Schließen Sie den zweiten gewünschten Sensor oder
Schalter an Anschluss 11 an (siehe Schaltplan).
3. Schließen Sie den dritten gewünschten Sensor oder
Schalter an Anschluss 8 an (siehe Schaltplan).
4. Schließen Sie den vierten gewünschten Sensor oder
Schalter an Anschluss 10 an (siehe Schaltplan).
5. Sofern im Handbuch des Sensors bzw.
Schalters aufgeführt: Installieren Sie die separate
Stromversorgung des Sensors bzw. Schalters.

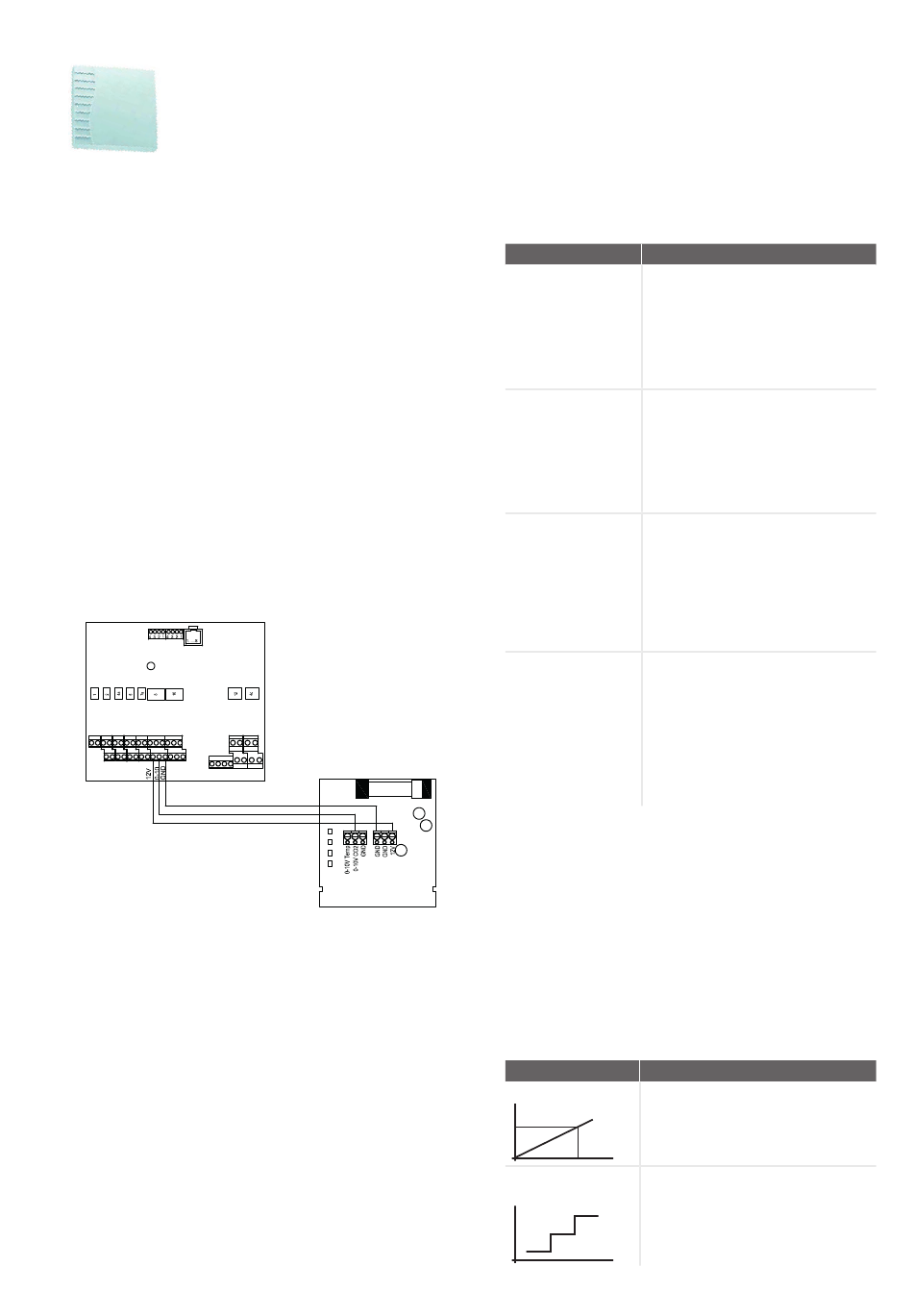

Beispiel-Schaltplan CO
Inbetriebnahme
Nach der Installation nehmen Sie den angeschlossenen
Sensor(en) und/oder Schalter(s) im Menü OPTION BOX
des Lüftungsgerätes in Betrieb. Aktivieren Sie den
angeschlossenen Eingang.
Nach der Aktivierung der angeschlossenen Eingang
ko(umlaut)nnen Sie die Reaktion auf den Eingang
und die Art der Interaktion für jeden 0-10 V Eingang
unabhängig voneinander einstellen. Auf diese Weise
können Sie verschiedene Sensorarten in einem System
kombinieren.
Sie können die 0-10 V Funktion und die Priorität für alle
0-10 V Eingänge einstellen.
-Sensor
2
Es ist darauf zu achten, dass der Interaktionsbereich
immer zwischen der gewählten Stufe und der maximal
zulässigen Menge liegt. Für eine optimale Regelung
sollte deshalb immer die Stufe 1 gewählt werden. Damit
wird eine Grundbelüftung gewährleistet. Anforderungen
für eine stärkere Belüftung werden über die 0-10 V
Eingänge eingespeist.
Die folgenden Menüs müssen für jeden
angeschlossenen 0-10 V Eingang eingestellt werden:
Menü-Eintrag Funktion
INPUT (V) BEI 0% Das erforderliche Eingangssignal,
um ein Ausgangssignal von 0 % vom
Lüftungsgerät zu erhalten.
Wenn die angeschlossenen Zusatzgeräte
eine negative Regelung benötigen, stellen
Sie diesen Wert höher als den Wert für
INPUT (V) bei 100 % ein.
INPUT (V) BEI 100% Das erforderliche Eingangssignal, um
ein Ausgangssignal von 100 % vom
Lüftungsgerät zu erhalten.
Wenn die angeschlossenen Zusatzgeräte
eine positive Regelung benötigen, stellen
Sie diesen Wert höher als den Wert für
INPUT (V) bei 0 % ein.
METHODE ■ STEUERN: Das Eingangssignal führt
zu einem geradliniger proportionaler
Ausgangssignal;
■ REGELN: das Lüftungsgerät steuert das
Ausgangssignal bis zu einem Sollwert.
(Wenn das Eingangssignal vom Sollwert
abweicht, wird das Ausgangssignal
angepasst, um zu versuchen, den
Sollwert zu erreichen.)
EINST. REGELUNG ■ VOREINSTELLUNG: Der Sollwert, den
das Lüftungsgerät einzuhalten versucht;
(Nur bei Auswahl von
■ PROPORTIONALWERT: Der
METHODE REGELN
Proportionalwert, den das Lüftungsgerät
relevant) bei den Berechnungen für das
Ausgangssignal verwenden muss;
■ NACHSTELLZEIT: Der Nachstellzeitwert,
den das Lüftungsgerät bei den
Berechnungen für das Ausgangssignal
verwenden muss.
Im Kapitel „Regelverfahren" finden Sie weitere
Informationen über den Unterschied zwischen
Steuerung und Regelung.
Im Kapitel „Proportional-Integral-Differenzregler
(PID-Regler)" finden Sie weitere Angaben zum
Proportionalbereich und zum Integral-Timer.
Die folgenden Menüs müssen für alle angeschlossenen
0-10 V Eingänge eingestellt werden:
■ 0-10 V FUNKTION
Menü-Eintrag Funktion
LUFT PROPORTIONAL Das Lüftungsgerät wandelt das eingehende
t Signal eines 0-10 V Sensors in eine
entsprechende Luftmengenanfrage
zwischen der minimalen und maximalen
eingestellten Luftmenge um.
LUFT Das Lüftungsgerät wandelt das eingehende
VOREINSTELLUNG Signal eines 0-10 V Sensors in einen der
t Luftmengen-Sollwerte um.
