Procedura di installazione
Prestare attenzione alle interferenze elettromagnetiche
(EMC) durante l'installazione.
■ Per i cavi di segnale, utilizzare un cavo con i seguenti
requisiti:
- Lunghezza massima: 30 m
- Ø consigliato: 0,60 mm
- Ø minimo: 0,25 mm
- Ø massimo: 1,00 mm
■ Assicurarsi che vi sia una barriera (p. es. un canale
o un vano separato) oppure una distanza minima di
150 mm tra i cavi della corrente (230 V) e i altri cavi
potenzialmente soggetti a interferenza;
■ Assicurarsi che, laddove fosse necessario, eventuali
cavi della corrente soggetti a interferenza e cavi
potenzialmente soggetti a interferenza si incrocino
perpendicolarmente;
■ Installare un cavo per ogni apertura del pressacavo;
■ Utilizzare i pressacavi con una sola apertura per cavi
di alimentazione;
■ Utilizzare i pressacavi con quattro aperture per cavi di
segnale.
Queste precauzioni ridurranno quanto più possibile i
disturbi elettromagnetici e assicureranno la migliore
comunicazione possibile.

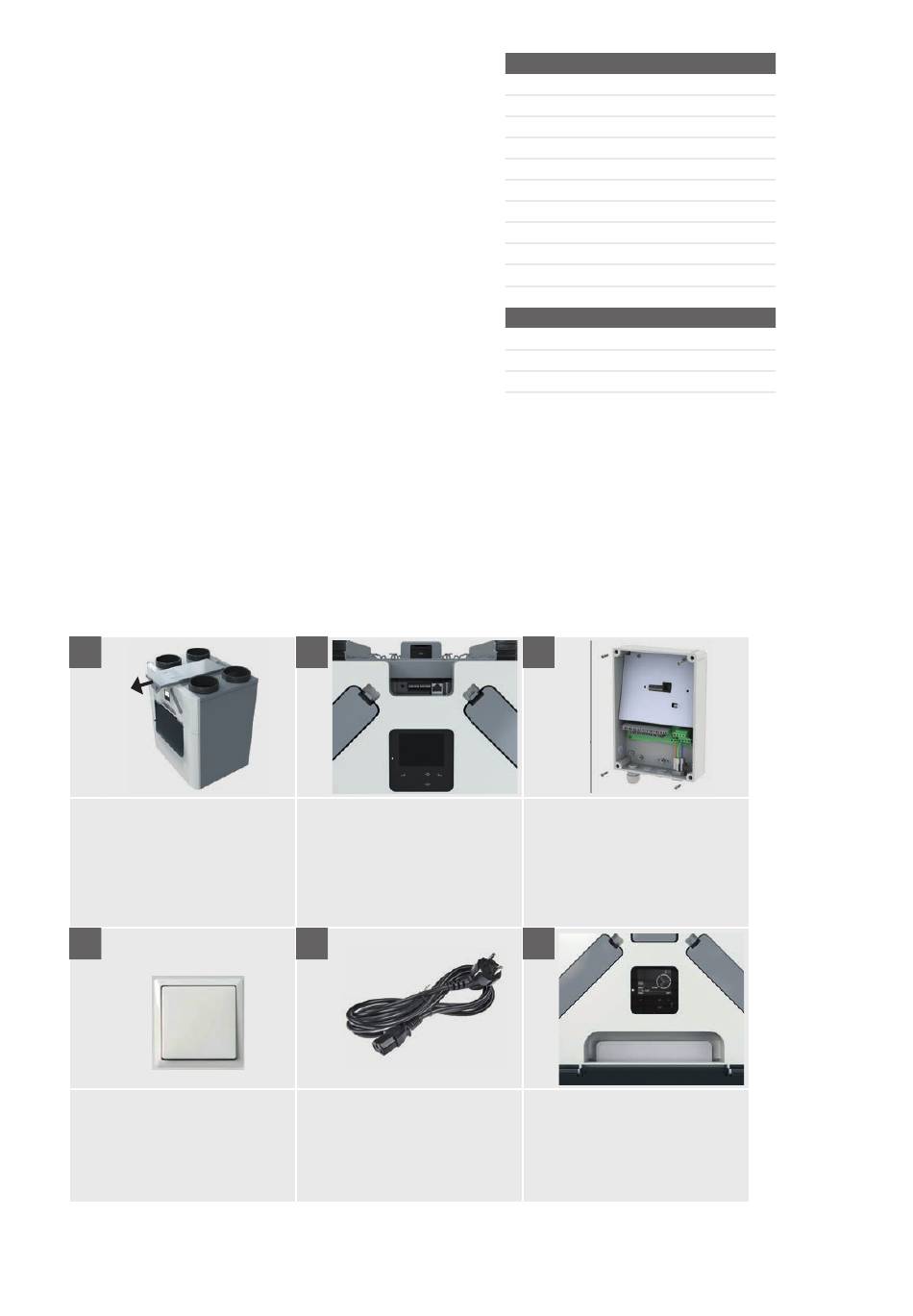

1
Installare l'unità di ventilazione come
descritto nella relativa documentazione.
Se all'dispositivo è già installata:
scollegare l'unità di ventilazione dalla
rete elettrica e accedere ai connettori del
ComfoNet.
1
Esempio componenti ausiliari
Installare i componenti ausiliari necessari
come indicato nei relativi manuali.
1
Disponibile esclusivamente in Svizzera
2
2
2
2
Collegare il cavo dati a un connettore
ComfoNet plug-in non collegato sull'unità
di ventilazione e sul dispositivo:
a. 12 V CC: Rosso
b. GND: Nero
c. CAN_H: Giallo
d. CAN_L: Bianco
2
Installare il cavo di alimentazione se è
collegato uno dei seguenti componenti
ausiliari:
■ Valvola ComfoHood
■ Pompa ComfoFond-L;
■ Valvola dello scambiatore di calore
geotermico.
Cavo di segnale
Interruttore bagno
Ingresso errore fi ltro esterno
Interruttore standby
Sensore temperatura ComfoHood
Interruttore ComfoHood
Errore contatto
Sensore temperatura ComfoFond-L Q
Sensore temperatura post-riscaldatore
Controllo post-riscaldatore
Ingresso 0-10 V
Cavo ComfoNet
Cavo di alimentazione
Valvola ComfoHood
Pompa ComfoFond-L Q
Valvola dello scambiatore di calore geotermico
Cavo di rete elettrica
3
1 2 3
Montare il dispositivo a parete, con le 4
viti fornite in dotazione, vicino all'unità di
ventilazione.
3
Chiudere il dispositivo e mettere in
funzione i i componenti ausiliari collegati
come indicato nei relativi manuali o nei
1
; capitoli successivi.
1
1
1
IT - 63
