Olympus IPLEX TX Guide Rapide

Guide rapide IPLEX TX
Lisez attentivement, veillez à comprendre les informations et suivez les instructions du mode d'emploi IPLEX TX
avant d'utiliser l'instrument.
Ce guide rapide présente brièvement les différentes fonctions de base de l'instrument ainsi que les indicateurs et
afficheurs du menu. Les précautions de sécurité sont également extraites du mode d'emploi de l'IPLEX TX.
Utilisation prévue
Cet instrument est conçu pour l'inspection et l'observation de l'intérieur de machines, d'équipement, de matériaux et autres
objets sans endommager l'objet inspecté.

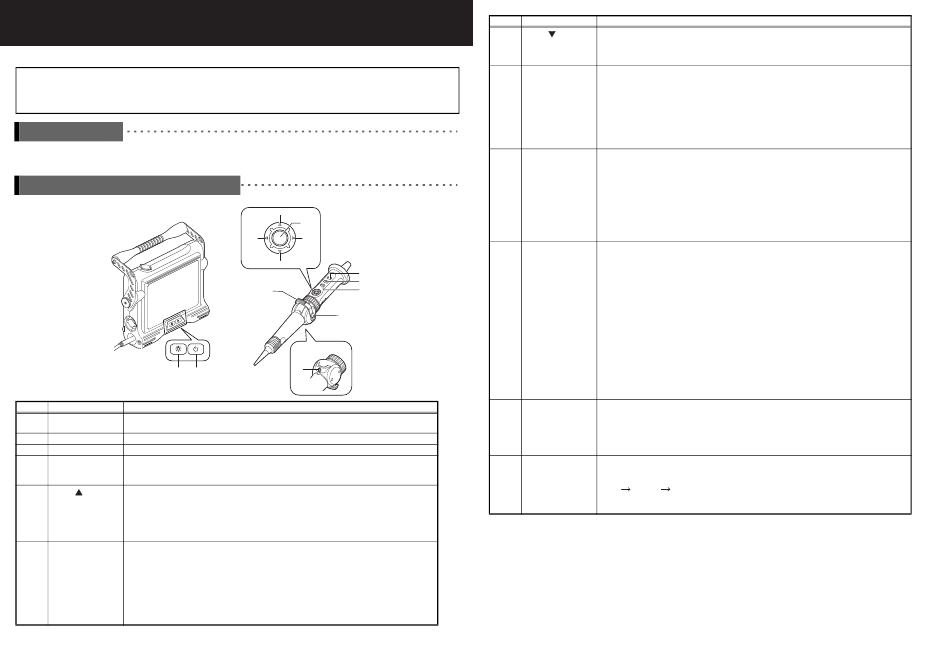

Nomenclature et fonctions de l'instrument
1
2
Numéro Nom
1 Bouton de mise en Maintenez le bouton enfoncé pendant au moins deux secondes pour mettre sous ou hors tension.
marche
2 Bouton LIGHT Active l'éclairage sur l'extrémité distale de la sonde d'insertion.
3 Levier d'angle Vous permet de plier l'extrémité distale dans les deux sens.
4 Levier de verrouillage Si vous souhaitez maintenir l'angle de l'extrémité distale tout en la pliant, poussez le levier de
d'angle verrouillage d'angle vers l'avant pour bloquer l'angle de la section d'angle. Un réglage précis de l'angle
peut être réalisé alors que l'angulation est également bloquée.
5 Ecran live
Bouton BRT
Tout l'écran s'allume à chaque pression. Vous pouvez basculer vers un affichage d'image à grande
sensibilité en appuyant sur le bouton [BRT] vers le haut jusqu'à ce que [BRT] (luminosité) atteigne le
niveau maximum (Niveau 8) (impulsion monochrome).
Ecran de vignette/opération de menu/opération de titre
Déplace le cadre de sélection vers le haut.
6 Bouton T Ecran live
Vous pouvez effectuer un zoom avant sur l'image en douceur et l'agrandir jusqu'à 2x en appuyant
longuement sur le bouton. Le zoom avant s'arrête sur un agrandissement 1x, et appuyez à nouveau
pour un agrandissement plus important.
Ecran de récupération
Fait défiler de l'image en cours d'affichage jusqu'à l'image avant ce dernier (ordre décroissant du nom
de fichier).
Ecran de vignette/opération de menu/opération de titre
Déplace le cadre de sélection vers la gauche.
5
9
6 8
7
10
11
12
3
4
Face inférieure
13
Désignation de la fonction
- 1 -
Numéro Nom
7 Ecran live
Bouton BRT
La totalité de l'écran s'obscurcit chaque fois qu'il est enfoncé.
Ecran de vignette/opération de menu/opération de titre
Déplace le cadre de sélection vers le bas.
8 Bouton W Ecran live
Vous pouvez effectuer un zoom arrière de l'image en douceur pour la réduire à 0,5 x maximum en
appuyant longuement sur ce bouton. Le zoom arrière s'arrête à 1x, vous pouvez appuyer à nouveau
pour un zoom plus important.
Ecran de récupération
Fait défiler de l'image en cours d'affichage jusqu'à l'image après ce dernier (ordre croissant du nom de
fichier).
Ecran de vignette/opération de menu/opération de titre
Déplace le cadre de sélection vers la droite.
9 Bouton ENT/MENU Ecran Live/Ecran de gel/écran de récupération/écran de vignette
Une longue pression sur ce bouton permet d'afficher l'écran du menu. Une courte pression sur ce
bouton permet d'exécuter l'élément du menu sélectionné.
Ecran du menu
Une courte pression sur ce bouton permet d'exécuter l'élément du menu sélectionné.
Si le curseur se trouve dans le menu principal, une longue pression vous permet de revenir à l'écran
live. Si le curseur se trouve dans le sous-menu, une longue pression vous permet de déplacer le
curseur ver le menu principal.
Ecran de vignette
Une pression courte sur ce bouton permet d'afficher l'écran de récupération.
10, 13 Bouton FRZ/REC Ecran live
Une courte pression sur ce bouton permet de figer l'image. Appuyez à nouveau sur ce dernier pour
revenir à l'écran live.
Une longue pression après l'enregistrement d'une image fixe permet d'ouvrir la fenêtre de confirmation
d'enregistrement vidéo. Sélectionnez "OUI", ensuite, appuyez brièvement sur le bouton [ENT/MENU]
pour lancer l'enregistrement d'une vidéo. Appuyer brièvement sur le bouton [FRZ/REC] permet
d'arrêter l'enregistrement vidéo.
Ecran de gel
Une longue pression sur ce bouton permet d'enregistrer une image fixe.
Ecran de vignette
Une courte pression sur ce bouton permet d'afficher un repère (
sélectionnée. Une longue pression sur ce bouton permet d'afficher un repère (
de vignette.
Sélectionner des images de vignette sur lesquelles le repère (
ce bouton permettent de supprimer le repère (

supprimer le repère ( ) de toutes les images de vignette.
11 Bouton VIEW Ecran Live/Ecran de gel/écran de vignette
Une courte pression sur ce bouton permet d'afficher la dernière image enregistrée. Appuyer à nouveau
brièvement sur ce bouton vous permet de revenir à l'écran précédent.
Ecran Live/Ecran de gel/écran de récupération
Une pression longue sur ce bouton permet d'afficher l'écran de vignette. Appuyer à nouveau
longuement sur ce bouton vous permet de revenir à l'écran précédent.
12 Bouton LIVE/WiDER Ecran Live
La luminosité de l'ensemble de l'image en direct peut être réglée en changeant le mode de gain
pendant l'observation.
AUTO WiDER1
Ecran de gel/écran de récupération/écran de vignette
Une courte pression sur ce dernier permet de revenir à l'écran live.
Désignation de la fonction

) sur l'image de vignette

) sur toutes les images

) est affiché et une courte pression sur

). Appuyer longuement sur ce bouton vous permet de
Chaque fois que le bouton est enfoncé, il
WiDER2.
- 2 -
bascule entre
