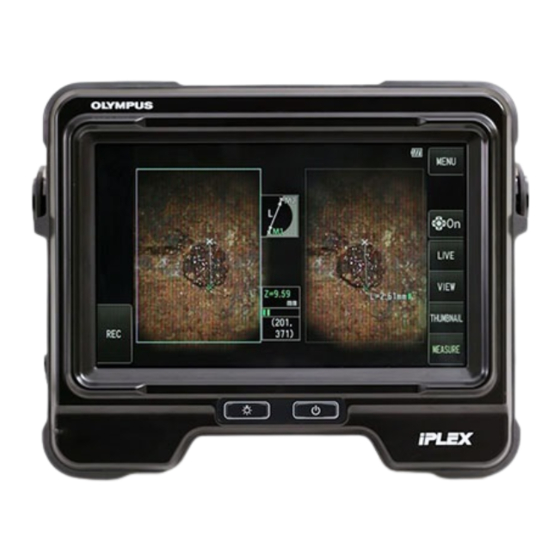

Manuel d'utilisation de IPLEX G
Avant de manipuler ce produit, veillez à bien lire et suivre les instructions et les précautions dans le
mode d'emploi de l'IPLEX G.
Ce manuel d'utilisation est un extrait des descriptions et des instructions du mode d'emploi de l'IPLEX
G, qui comprend les procédures d'installation pendant l'utilisation du produit, les fonctions des
composants de base, les descriptions sur l'indicateur, les menus affichés et les précautions de sécurité.
Utilisation prévue
Cet instrument est conçu pour l'inspection et l'observation de l'intérieur de machines, d'équipement,
de matériaux et d'autres objets sans endommager l'objet inspecté.
Configuration de IPLEX G
Ce produit peut être réglé facilement pour effectuer l'inspection immédiatement.
Suivez simplement les six étapes ci-dessous pour terminer la configuration.

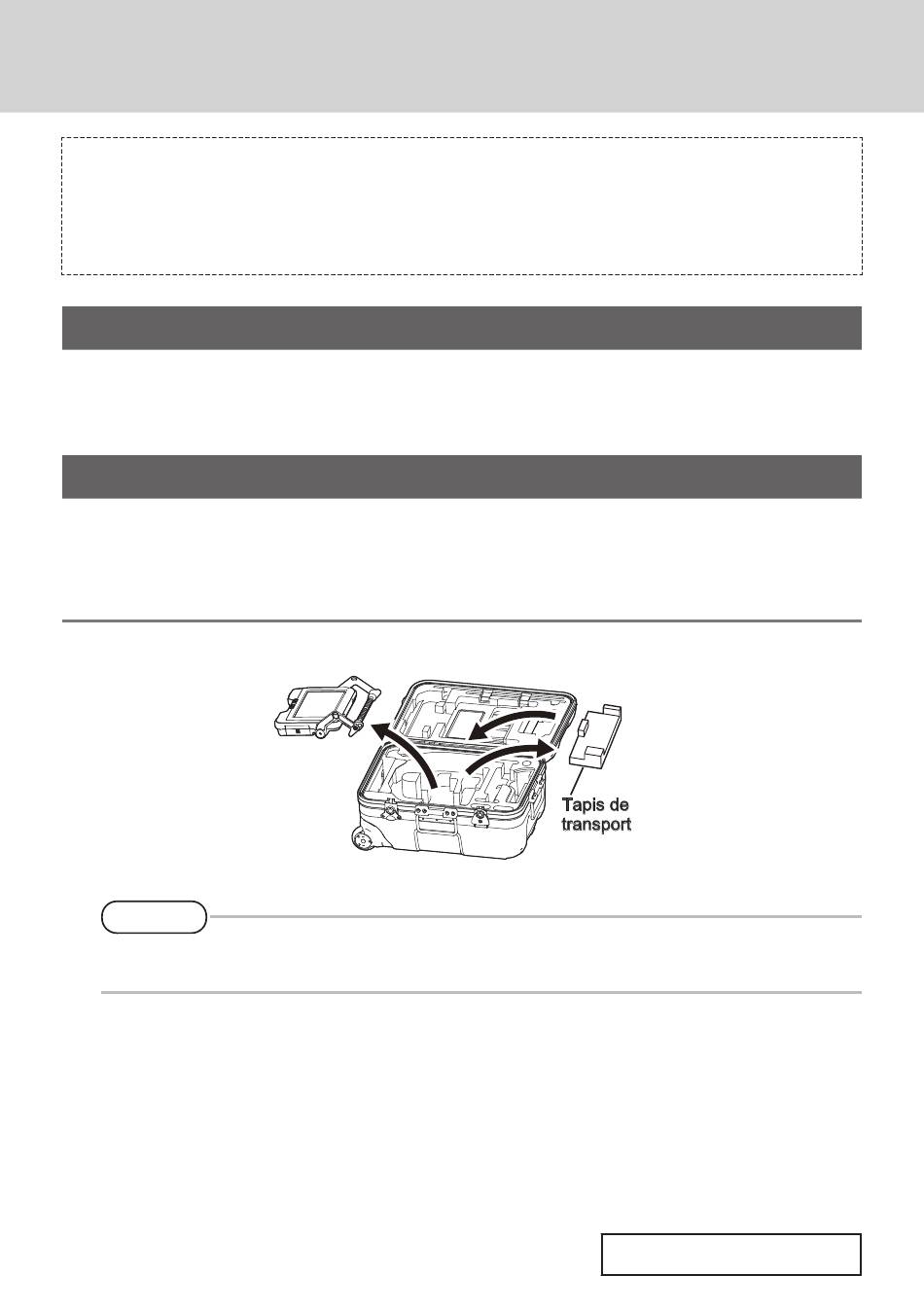

1. Retrait des composants de la mallette
Tenez la poignée et retirez l'unité de base.
ASTUCE
Le tapis de transport est utilisé pour transporter l'unité de base. Il n'est pas utilisé lorsque l'unité de base et
●
l'oscilloscope sont connectés. Rangez le tapis de transport et utilisez-le lors du transport de l'unité de base.
B5A-2705-10
MM3226 02
Endoscope industriel
1
Publicité
Table des Matières
Manuels Connexes pour Olympus IPLEX G
Sommaire des Matières pour Olympus IPLEX G
- Page 1 Manuel d’utilisation de IPLEX G Avant de manipuler ce produit, veillez à bien lire et suivre les instructions et les précautions dans le mode d’emploi de l’IPLEX G. Ce manuel d’utilisation est un extrait des descriptions et des instructions du mode d’emploi de l’IPLEX G, qui comprend les procédures d’installation pendant l’utilisation du produit, les fonctions des...
-
Page 2: Fixation De L'oscilloscope
2. Fixation de l’oscilloscope IPLEX GT ne peut être combiné qu’avec le même type d’oscilloscope que celui qui est initialement ● associé à l’unité de base. Tous les types d’oscilloscope peuvent être combinés en élargissant les fonctionnalités. ● Ouvrez la porte du câble relais de l’unité de base et de l’oscilloscope. -
Page 3: Préparation De L'alimentation Électrique
3. Préparation de l’alimentation électrique ■ Utilisation de la batterie Suivez les étapes ci-dessous pour charger la batterie. ① Faites glisser le bouton de déverrouillage de la porte du compartiment de la batterie pour l’ouvrir. ② Insérez la batterie en faisant attention à son orientation. Vérifiez que la batterie est verrouillée en position et fermez la porte du compartiment. -
Page 4: Mise Sous Tension
Serrez l’écrou à fond jusqu’à l’arrêt. REMARQUE Si vous utilisez l’objectif stéréo, reportez-vous au mode d’emploi de l’IPLEX G. ● 5. Mise sous tension Lorsque le [POWER] bouton ( ) de l’unité de base est enfoncé... -
Page 5: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces ASTUCE Les boutons situés sur les deux côtés de l’écran LCD peuvent également être utilisés. Pour de plus amples ● détails, veuillez-vous reporter au mode d’emploi de l’IPLEX G . - Page 6 Lorsque vous utilisez un support (carte SDHC) pour enregistrer des images pour la toute première fois, formatez la carte SDHC sur cet instrument avant de les enregistrer. Pour de plus amples détails sur la procédure, veuillez-vous reporter au mode d’emploi de l’IPLEX G. Enregistrement d’images fixes 1.
-
Page 7: Nomenclature De L'écran Lcd
Nomenclature de l’écran LCD... -
Page 8: Affichage De L'écran De Menu
Affichage de l’écran de menu Appuyez sur le bouton [MENU] pour afficher l’écran de menu. Utilisation de l’écran live/écrans de gel ASTUCE : Fonctions utilisables avec IPLEX GX : Fonctions utilisables avec IPLEX GX (mesure stéréo) Menu principal Sous-menu Élément TITRE Saisie de titre. - Page 9 Menu principal Sous-menu Élément MODE D'IMAGE MODE Pour sélectionner une vue avant ou latérale. D'AFFICHAGE Permet de spécifier le mode d’affichage lors de l’utilisation de D'IMAGE l’objectif AT100D/100S-IV76. VUE DOUBLE : Affiche les vues à la fois avant et latérale. ●...
- Page 10 Menu principal Sous-menu Élément RÉGLAGES AFFICHAGE Pour sélectionner les informations à afficher sur l’écran. Vous pouvez choisir d’afficher le zoom, la luminosité, la date/ l’heure, le titre, le logo et les options de l’objectif. DATE HEURE Spécifie la date et l’heure. Spécifie la date et l’heure.
-
Page 11: Utilisation De L'écran Miniature
Vous pouvez passer au dossier affiché sur l’écran du menu. Pour les opérations de basculement vers un dossier qui n’est pas affiché sur l’écran du menu, reportez-vous au manuel d’instructions de IPLEX G. NOUVEAU Crée un nouveau dossier pour l’enregistrement et la lecture de l’image. -
Page 12: Utilisation De L'écran D'affichage
Utilisation de l’écran d’affichage Menu Réglages disponibles SUPPRIMER Supprime l’image enregistrée. ANNULER : Ne pas supprimer l’image. ● EXECUTER : Supprimer l’image. ● Supprime l’image affichée sur l’écran d’affichage. ANNOTATION Saisit l’information de note (TEXTE/MARQUE/DESSIN LIBRE) à la position désirée sur l’écran (écran d’affichage pour l’image fixe seulement). Vous pouvez saisir des informations de note (TEXTE/MARQUE/DESSIN LIBRE) sur l’image fixe en cours de lecture. -
Page 13: Prise De Mesures De Convertisseur
Fixez un objectif et sélectionnez l’objectif à l’aide des opérations du menu. Vérifiez le mode d’emploi de IPLEX G pour voir quel objectif peut être utilisé. Appuyez sur la manette [MEAS/OK] pour lancer la mesure du convertisseur lorsque la cible à... -
Page 14: Repères Utilisés Dans Ce Manuel
Ne réparez, ne démontez, ni ne modifiez jamais l’instrument. Sinon, vous risquez des blessures corporelles ou d’endommager l’instrument. Seul le personnel autorisé par Olympus peut réparer l’instrument. Olympus ne peut être tenu pour responsable de tout accident ou endommagement de l’appareil qui survient à la suite de réparations tentées par du personnel non autorisé... - Page 15 N’utilisez pas de transformateurs électroniques vendus dans le commerce pour les déplacements à l’étranger ● (convertisseurs de déplacement). Utilisez uniquement le cordon d’alimentation et l’adaptateur secteur spécifiés par Olympus et branchez le ● cordon d’alimentation sur une prise de courant dans la plage nominale.
- Page 16 Lorsque vous poussez vers le bas la poignée, faites attention à ne pas vous coincer la main ou tout autre objet ● coincé entre les deux. Utilisez une carte SDHC et une carte microSDHC recommandée par Olympus pour enregistrer les images. ● Cet appareil est livré avec une carte SDHC.
- Page 17 ATTENTION Tenez compte des précautions suivantes lorsque l’éclairage est allumé. ● – Ne laissez pas l’extrémité distale du tube d’insertion à proximité de produits inflammables pendant une période prolongée. – La lumière s’éteint pendant le remplacement de l’objectif. – Ne fixez pas directement la lumière émise par l’extrémité distale. Lorsque vous utilisez une unité...
- Page 18 REMARQUE Ne rangez pas l’appareil dans les endroits suivants. ● – Environnements soumis à une température élevée, une humidité élevée et de grandes quantités de poussières ou de particules – Endroits exposés aux rayons directs du soleil ou aux radiations –...
-
Page 19: Précautions De Batterie
Si un corps étranger pénètre dans l’unité de base, enlevez la batterie et débranchez l’adaptateur CA, puis contactez immédiatement Olympus. N’enlevez jamais la batterie juste après avoir utilisé l’appareil pendant une période prolongée. - Page 20 Si vous rencontrez des problèmes lors du retrait de la batterie de l’appareil, n’appliquez pas de force indue. ● Contactez Olympus. Contactez la compagnie aérienne au préalable lorsque vous transportez la batterie par avion. ●...
