IPLEX RX/RT Mode d'emploi
Lisez attentivement jusqu'à comprendre les informations et suivez les instructions dans le mode
d'emploi de l'IPLEX RX/RT avant d'utiliser l'instrument.
Ce mode d'emploi est une introduction à la configuration, aux différentes fonctions de base de l'ins-
trument, aux indicateurs, aux affichages de menu et aux précautions de sécurité extraits du manuel
d'instructions de l'IPLEX RX/RT.
Utilisation prévue
Cet instrument est conçu pour l'inspection et l'observation à l'intérieur de machines, d'équipement, de matériaux
et d'autres objets sans endommager l'objet inspecté.

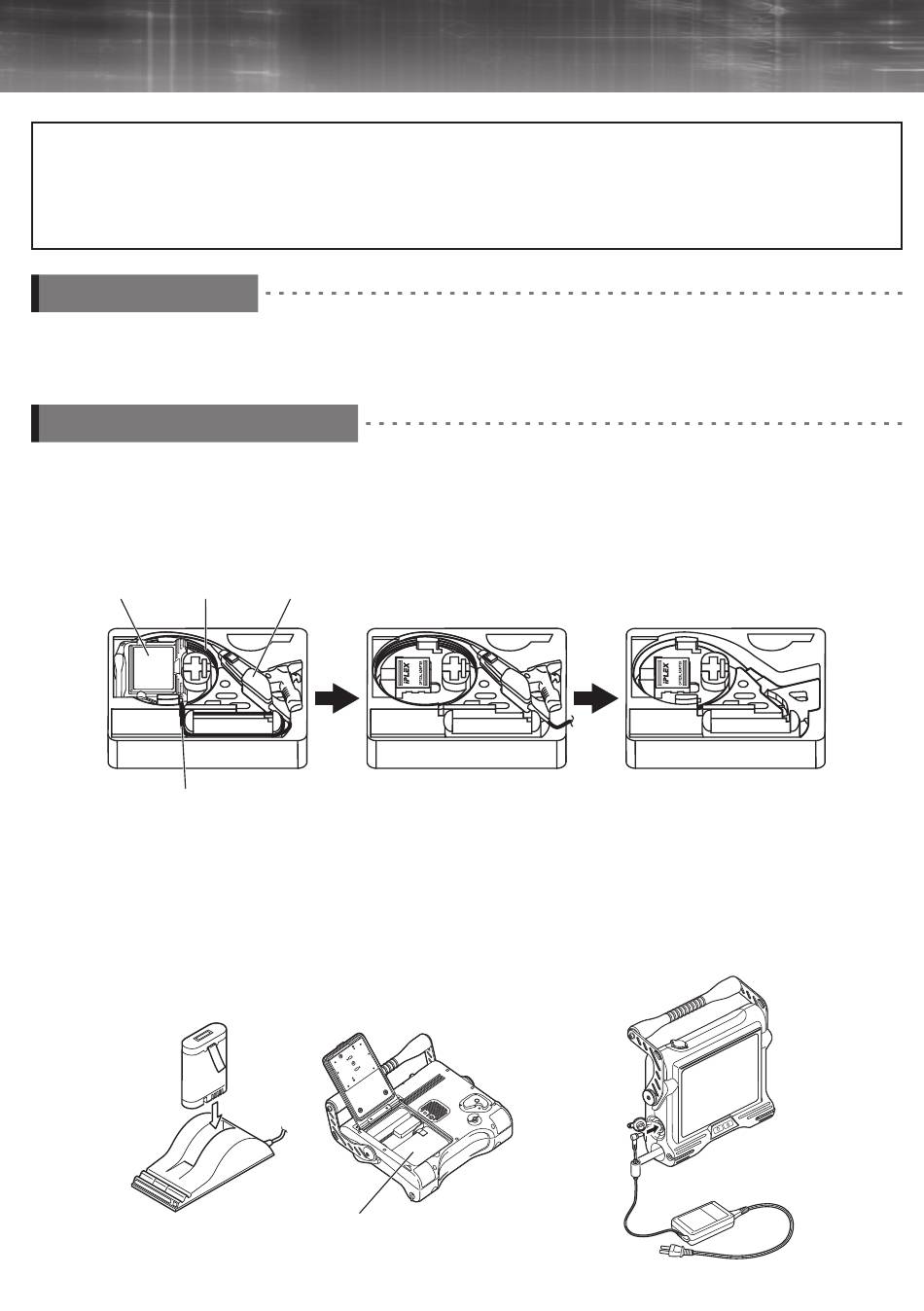

IPLEX RX/RT Configuration
La configuration du vidéoscope IPLEX RX/RT peut être réalisée facilement par n'importe quel opérateur.
Pour la configuration, suivez simplement les trois étapes décrites ci-dessous :
1. Enlever l'instrument de la mallette
Retirez l'équipement dans l'ordre suivant : Unité principale → Tube d'insertion → Unité de commande.
Unité principale
Tube d'insertion
Câble universel
2. Préparation de l'alimentation électrique
• Utilisation de la batterie
• Utilisation de l'adaptateur CA :
MM1957 02
Unité de commande
1
Enlevez l'unité principale.
:
Assurez-vous que la batterie est complètement chargée avant de
configurer le vidéoscope.

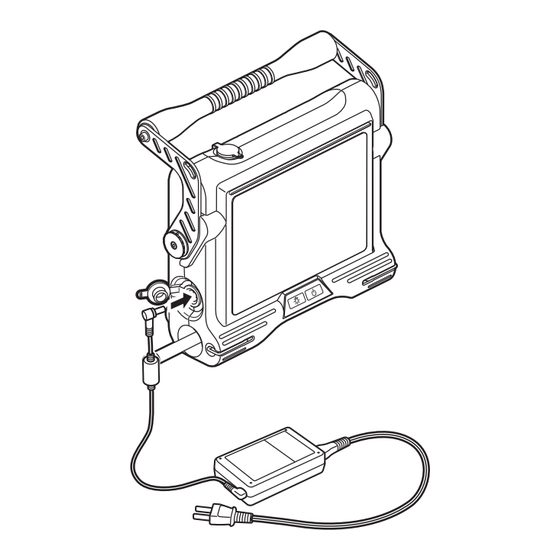

Raccordez l'adaptateur CA à la prise d'adaptateur CA de l'unité
principale, en vous assurant que le cordon est inséré solidement.
Batterie
2
- 1 -
Enlevez l'unité de commande
et le tube d'insertion.
