Axovia 220B RTS

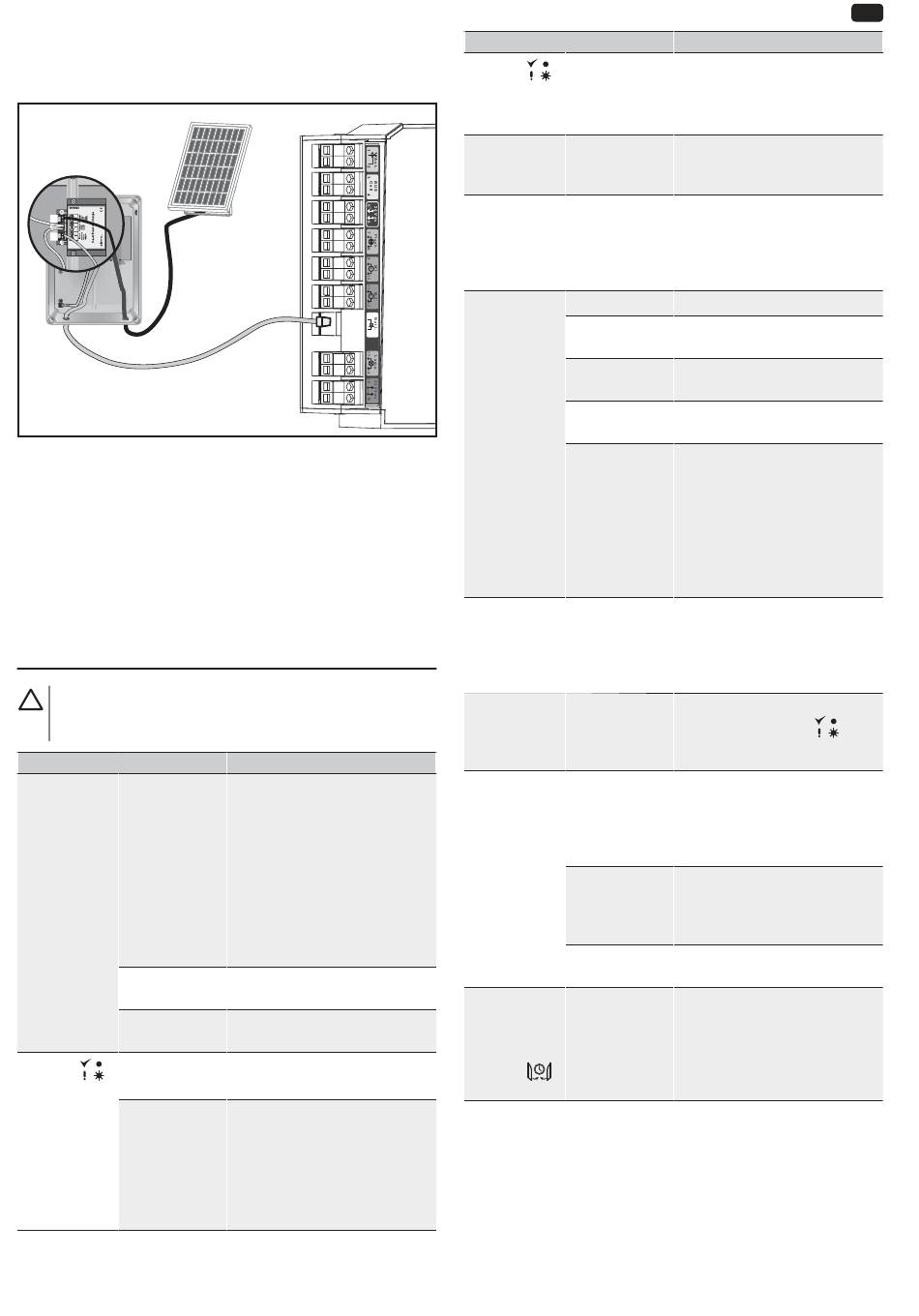

12.1. Raccordement à l'alimentation solaire
Raccorder le câble d'alimentation solaire à la borne «BATT» du boîtier
électronique du moteur.
2
1
2
1
3
3

12.2. Conseils pour l'utilisation

Si le portail est barreaudé, il est conseillé de protéger la zone d'accès au
bras depuis l'extérieur de la propriété.
Afin de limiter la consommation d'énergie de la motorisation de portail, il
est recommandé :
• de fermer le portail pour optimiser la charge des batteries,
• de ne pas laisser le portail ouvert pendant plus de 2 jours,
• d'activer la fermeture automatique du portail.
13. DIAGNOSTIC ET DÉPANNAGE
Attention
Mettre l'installation hors tension pendant les opérations de
nettoyage ou d'autres opérations de maintenance.
DIAGNOSTIC
Les moteurs Portée de la
ne répondent télécommande
pas aux réduite
commandes
de la
télécommande
Télécommande
pas mémorisée
1 ou 2 moteurs
déverrouillés
Moteur pas
=
Le voyant
=
alimenté
du boîtier de
commande est
Luminosité
éteint
extérieure très
faible = moteur
en veille
Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.
DÉPANNAGE
- Vérifier la pile de la
télécommande.
- Vérifier l'antenne du boîtier
électronique.
- Vérifier qu'il n'y a pas d'éléments
extérieurs qui perturbent
les émissions radio (pylône
électrique, murs ferraillés, etc.).
Si tel est le cas, prévoir une
antenne extérieure.
Mémoriser la télécommande.
Verrouiller les moteurs.
- Vérifier l'alimentation secteur.
- Vérifier le câble d'alimentation.
Augmenter la luminosité
environnante du boîtier
électronique (avec une lampe
torche, par exemple) afin de
réaliser des réglages (voir
Détecteur lumière ambiante ci-
dessous)
DIAGNOSTIC
=
Le voyant
=
du boîtier de
commande
clignote :
1 impulsion Fonctionnement
sur batterie de
secours
2 impulsions Moteur en
attente d'auto-
apprentissage
de la course du
portail
3 impulsions Défaut cellules :
- Cellules
occultées
- Cellules mal
alignées
- Cellules mal
câblées
- Cellules
absentes/
débranchées
4 impulsions Court-circuit sur
la sortie BUS
(bornes 3-4)
du boîtier de
commande
5 impulsions Sécurité
thermique de
l'électronique
enclenchée
6 impulsions Court-circuit sur
la sortie 24 V
(bornes 5-6)
du boîtier de
commande
Court-circuit feu
orange (bornes
7-8) du boîtier
de commande
Court-circuit
moteur
Le mode Cellules
fermeture photoélectriques
automatique ne pas installées
s'active pas
(le voyant
reste éteint).
DÉPANNAGE
Vérifier l'alimentation secteur.
Lancer l'auto-apprentissage de la
course du portail.
Enlever l'obstacle qui occulte les
cellules.
Corriger leur alignement (voir
notice fournie avec les cellules).
Câbler les cellules en respectant
les instructions.
- Vérifier que les cellules sont bien
raccordées.
- Si les cellules sont
volontairement débranchées
et que le portail fonctionne en
mode fermeture automatique,
désactiver le mode fermeture
automatique.
Vérifier les accessoires branchés
sur la sortie BUS du boîtier
électronique.
Laisser l'électronique refroidir
jusqu'à ce que le voyant se
=
=
rallume fixe.
Vérifier l'accessoire branché sur la
sortie 24 V du boîtier électronique.
Vérifier le câblage du feu orange.
Vérifier le câblage moteur.
Installer des cellules (voir notice
fournie avec les cellules pour
l'installation).
FR
