9.4.4 Remplacement du ventilateur

Danger !
Respectez les consignes de sécurités du para-
graphe 9.4.1 avant de remplacer des pièces.

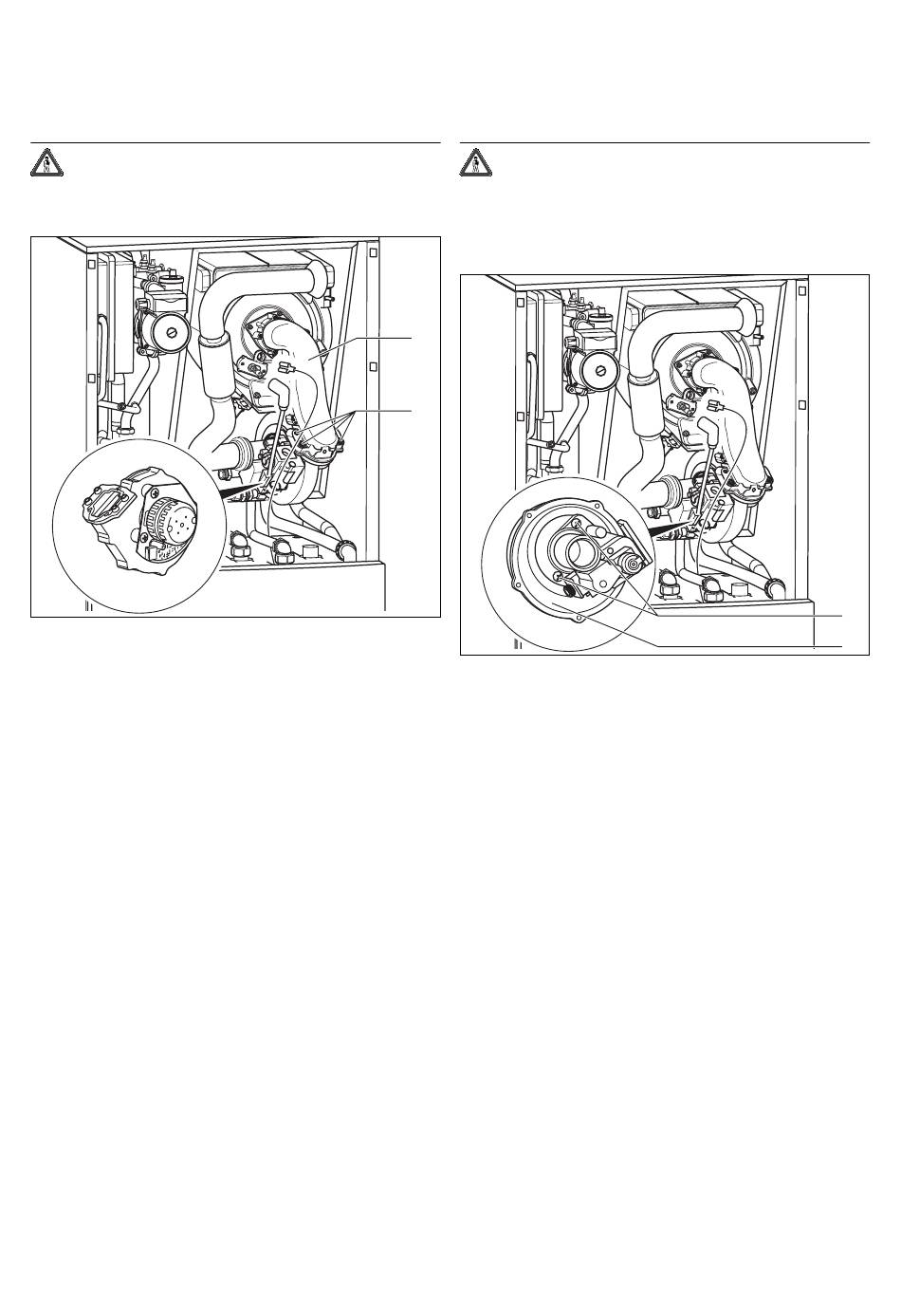

Fig. 9.2 Remplacement du ventilateur
• Démontez le module thermique compact (1) en suivant
les instructions du paragraphe 8.4.1 et retirez-le.
• Desserrez les quatre vis de serrage (2) de la rampe
gaz et retirez le ventilateur.
• Vissez le nouveau ventilateur avec la rampe gaz.
• Remontez la nouvelle unité « rampe gaz/ventilateur »
dans l'ordre inverse.
36

9.4.5 Remplacement de la rampe gaz

Danger !
Respectez les consignes de sécurités du para-
graphe 9.4.1 avant de remplacer des pièces.
• Démontez le module thermique compact en suivant les
instructions du paragraphe 8.4.1 et retirez-le.
1
2
Fig. 9.3 Remplacement de la rampe gaz
• Desserrez les quatre vis de serrage (1) de la rampe gaz
et retirez-la du ventilateur (2).
• Vissez la nouvelle rampe gaz avec le ventilateur.
• Remontez le module thermique compact dans l'ordre
inverse.
