6 Mise en service
• Contrôlez une fois de plus la pression sur le manomè-
tre. Si la pression dans l'installation a chuté, remplis-
sez une fois de plus l'installation et purgez à nouveau
l'air.
• Fermez le dispositif de remplissage et retirez le flexible
de remplissage.
• Vérifiez l'étanchéité de tous les raccordements et de
l'ensemble de l'installation.
6.1.3 Remplissage et purge de l'air, côté eau chaude
• Ouvrez le robinet d'arrêt d'eau froide monté par le
client.
• Remplissez le ballon intégré et le circuit d'eau chaude
en ouvrant tous les points de puisage de l'eau chaude
jusqu'à ce que de l'eau s'en écoule.
L'arrivée de l'eau signifie que le circuit d'eau chaude est
complètement rempli et purgé.
• Purgez l'appareil de l'air du côté de l'eau chaude par la
soupape de purge (2) sur le tuyau entre la pompe et
l'échangeur thermique auxiliaire, voir figure 6.1.
6.1.4 Remplissage du siphon

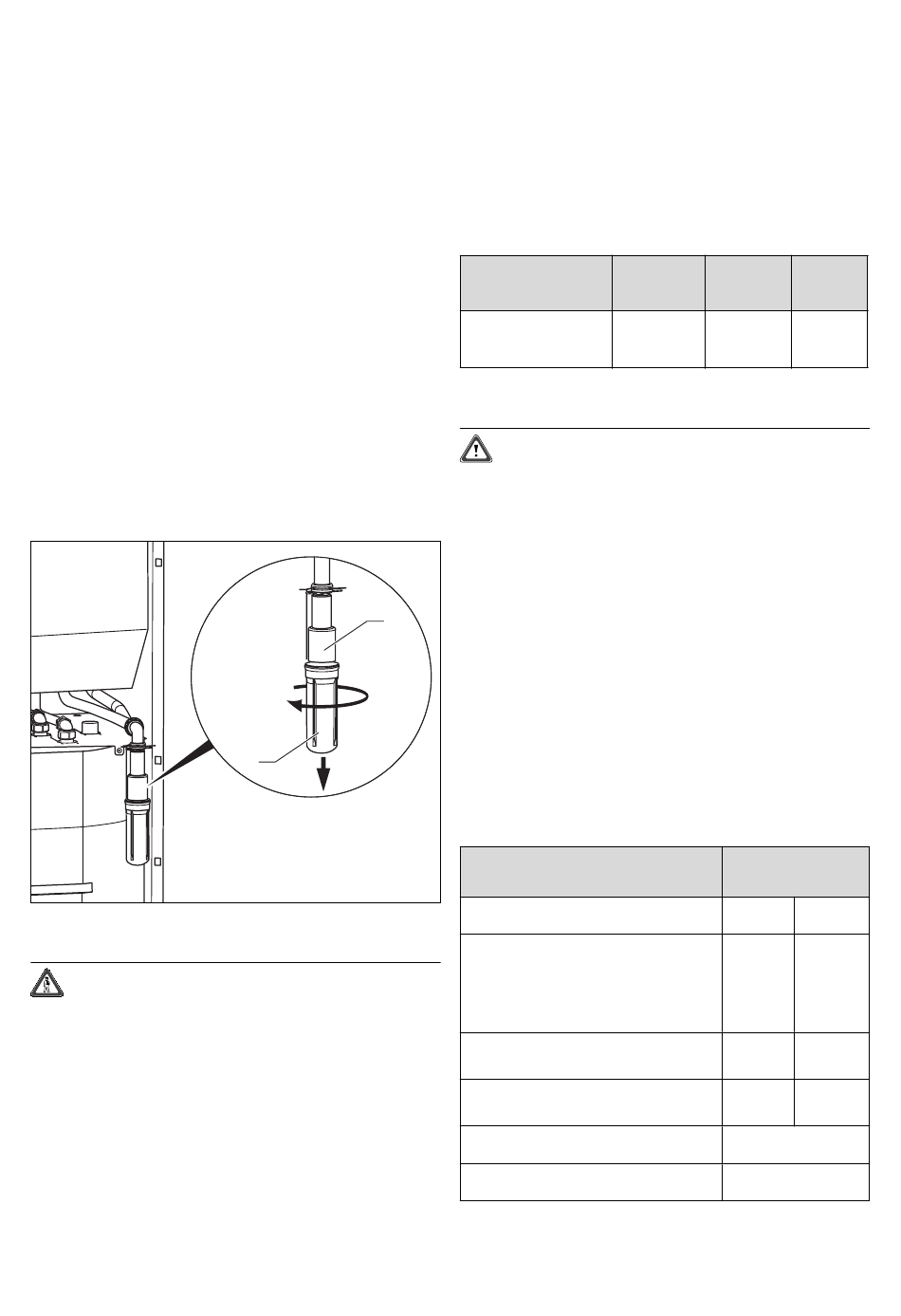

Fig. 6.2 Remplissage du siphon
Danger !
Si l'appareil est utilisé avec un siphon pour eau
de condensation vide, il existe un risque d'em-
poisonnement par les gaz d'échappement.
Veuillez donc remplir le siphon avant la mise en
service en vous conformant à la description sui-
vante.
• Dévissez la partie inférieure (1) du siphon pour eau de
condensation (2).
• Remplissez ensuite la partie inférieure aux 3/4 d'eau.
• Revissez la partie inférieure sur le siphon pour eau de
condensation.
20
1
2
6.2 Contrôle du réglage du gaz
6.2.1 Réglage usine
L'appareil est réglé en usine sur les valeurs affichées
dans le tableau suivant. Une adaptation sur place peut
s'avérer nécessaire dans certains secteurs d'alimenta-
tion.
Valeurs de réglage Gaz naturels
Tolérance
CO au bout de 5 min
2
9,0 ± 1,0
Mode de fonctionne-
ment pleine puissance
Tabl. 6.1 Réglage d'usine du gaz
Attention !
Dysfonctionnements de l'appareil ou réductions
de la durée de vie.
Comparez les indications relatives au modèle de
l'appareil (catégorie et type de gaz réglé) men-
tionnées sur la plaque signalétique avec le type
de gaz disponible sur le lieu d'installation.
Une vérification de la quantité de gaz n'est pas
nécessaire. Ce réglage se fait à l'aide du taux de
CO dans le gaz d'échappement.
2
Le modèle d'appareil correspond à la famille de
gaz disponible sur le lieu d'installation :
• Vérifiez la charge partielle de chauffage et réglez
celle-ci le cas échéant, voir paragraphe 7.2.1.
Le modèle d'appareil ne correspond pas à la famille de
gaz disponible sur le lieu d'installation :
• Procédez à un changement de gaz comme décrit dans
le paragraphe 7.5. Effectuez ensuite un réglage du gaz
en suivant les descriptions suivantes.
Type d'appareil
Modèle d'appareil pour type de gaz :
Identification sur la plaque signalétique
de l'appareil
Réglage en usine sur l'index Wobbe WS
(en kWh/m3), en se basant sur 0 °C et
1013 mbars
CO au bout de 5 min. fonct. à pleine
2
charge par rapport à 0 °C et 1013 mbar,
en Vol.-%
Réglage en usine de la puissance calorifi-
que de l'appareil en kW
Réglage en usine de la capacité max. de
chauffage 20,0 de l'appareil en kW
Tabl. 6.2 Vue d'ensemble des réglages en usine
Notice d'installation et d'entretien ecoCOMPACT
Propane Unité
Tolérance
10,0 ± 0,5
Vol.-%
VSC 196-C 150
Gaz H Propane
(G 20) (G 31)
II II
2Er3P 2Er3P
15,0 22,5
9,0 ± 1,0 10,0 ± 0,5
20,0
20,0
