5.7
Conduite d'air / de gaz d'échappement

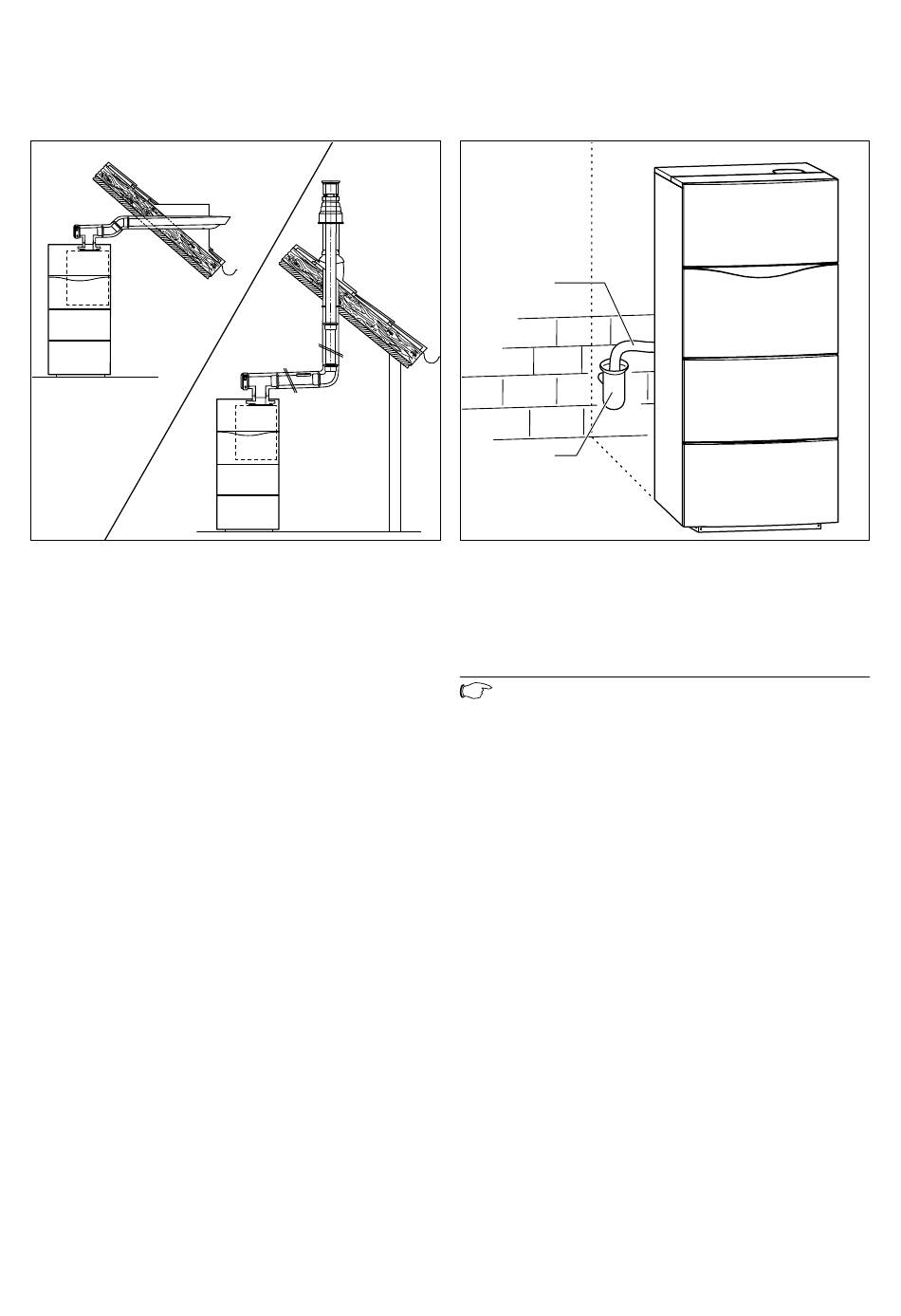

Fig. 5.2 Conduite d'air/ de gaz déchappement avec des acces-
soires Vaillant (exemples)
Les conduites d'air/de gaz d'échappement suivantes,
combinables avec l'appareil, sont disponibles en tant
qu'accessoires :
– système concentrique en plastique, Ø 60/100 mm
– système concentrique en plastique, Ø 80/125 mm
Tous les appareils ecoCOMPACT disposent d'un équipe-
ment standardisé avec raccordement air / gaz d'échap-
pement Ø 60/100 mm. Ce raccord est échangeable au
besoin avec un raccord air/gaz d'échappement Ø 80/125
mm.
Le choix du module le mieux adapté a lieu suivant le cas
de montage ou d'utilisation individuel (voir également
les instructions de montage 834467 pour la conduite
d'air/d'évacuation des gaz).
• Montez la conduite d'air/d'évacuation des gaz brûlés à
l'aide des instructions de montage livrées avec l'appa-
reil.
Notice d'installation et d'entretien ecoCOMPACT
5.8
Evacuation de l'eau de condensation
1
2
Fig. 5.3 Installation de l'évacuation de l'eau de condensation
L'eau de condensation résultant de la combustion se
dirige du tuyau de d'évacuation de l'eau de condensation
vers le raccord aux égouts en passant par un entonnoir
d'écoulement.
Remarque !
La conduite d'évacuation de l'eau de condensa-
tion doit être posée en pente par rapport à la
conduite des eaux usées.
Ne raccordez pas de manière étanche le tuyau
d'évacuation de l'eau de condensation à la con-
duite des eaux usées.
• Installez l'entonnoir d'écoulement derrière ou à côté
de l'appareil. Veillez à ce que l'entonnoir d'écoulement
reste visible.
• Accrochez la conduite d'évacuation de l'eau de con-
densation (1) dans l'entonnoir d'écoulement (2). Le cas
échéant, la conduite d'écoulement de l'eau de conden-
sation peut être réduite selon les conditions structu-
relles.
Si, lors de l'installation, la conduite d'écoulement de
l'eau de condensation doit être rallongée, n'utilisez
impérativement que des tuyaux d'évacuation conformes
aux normes DIN 1986-4.
Installation 5
