5 Installation
5.13 Câblage au système ProE
Transformateur
d'allumage

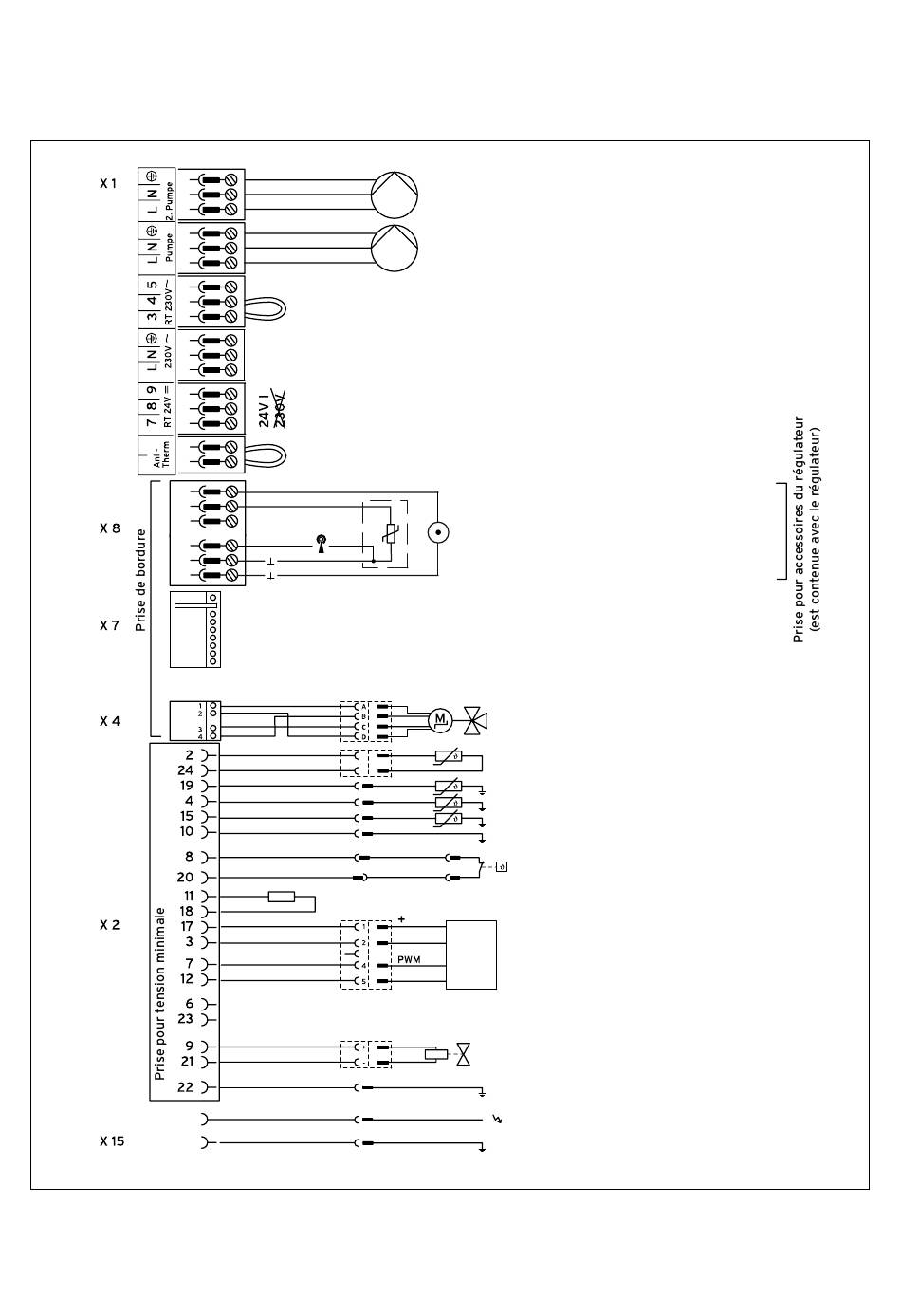

Fig. 5.8 Câblage avec le système ProE
18
Pompe de chargement de l'eau chaude
Pompe de chauffage
Régulateur externe optionnel/ thermostat
d'ambiance 230 V
Raccordement au secteur
Régulateur externe optionnel/ thermostat
d'ambiance7-8-9
Thermostat d'applique optionnel
Télécommande pompe à circulation
Sonde externe
Capteur retour optionnel
Raccordement DCF
Masse
Masse
Raccordement boîtier accessoire
VUV (Soupape inversion prioritaire)
Sonde température ballon
Capteur sortie SWT
Température de départ
Capteur température retour
Masse du capteur
Température d'évacuation des gaz LTS
(variante AT pontée en DE)
Reconnaissance des variante
Signal de
Hall Ventilateur
Masse
Soupape de gaz
Masse de l'appareil électrode allumage
Câble d'allumage
Masse de l'appareil collecteur
Notice d'installation et d'entretien ecoCOMPACT
