3. Fonctionnement

Le contrôleur reçoit les impulsions des générateurs externes sur 2 voies d'entrée
séparées, évalue leur déplacement en temps réel et commute les 2 sorties en fonc-
tion des paramètres réglés. En principe on peut dire:
• pour la séquence d'impulsions IN1 avant IN2 la sortie 1 commute,
c'est-à-dire que le relais 1 est enclenché, la sortie transistor 1 est commutée.
(Le relais 2 est déclenché, la sortie transistor 2 est bloquée.)
• pour la séquence d'impulsions IN2 avant IN1 la sortie 2 commute,
c'est-à-dire que le relais 2 est enclenché, la sortie transistor 2 est commutée.
(Le relais 1 est déclenché, la sortie transistor 1 est bloquée.)
Même en cas d'arrêt temporaire la sortie reste commutée
• jusqu'à ce que la séquence d'impulsions change ou
• jusqu'à ce que la sortie soit réinitialisée par le temps de réinitialisation réglé ou
• jusqu'à la mise hors tension.
L'affichage indique la vitesse de rotation courante [RPM] ou la fréquence d'entrée
[Hz] sur la voie d'entrée IN1 ou la dernière séquence d'impulsions détectée.
0DIR = aucune séquence d'impulsions (sens de rotation) détectée
1DIR = séquence d'impulsions IN1 avant IN2
2DIR = séquence d'impulsions IN2 avant IN1.

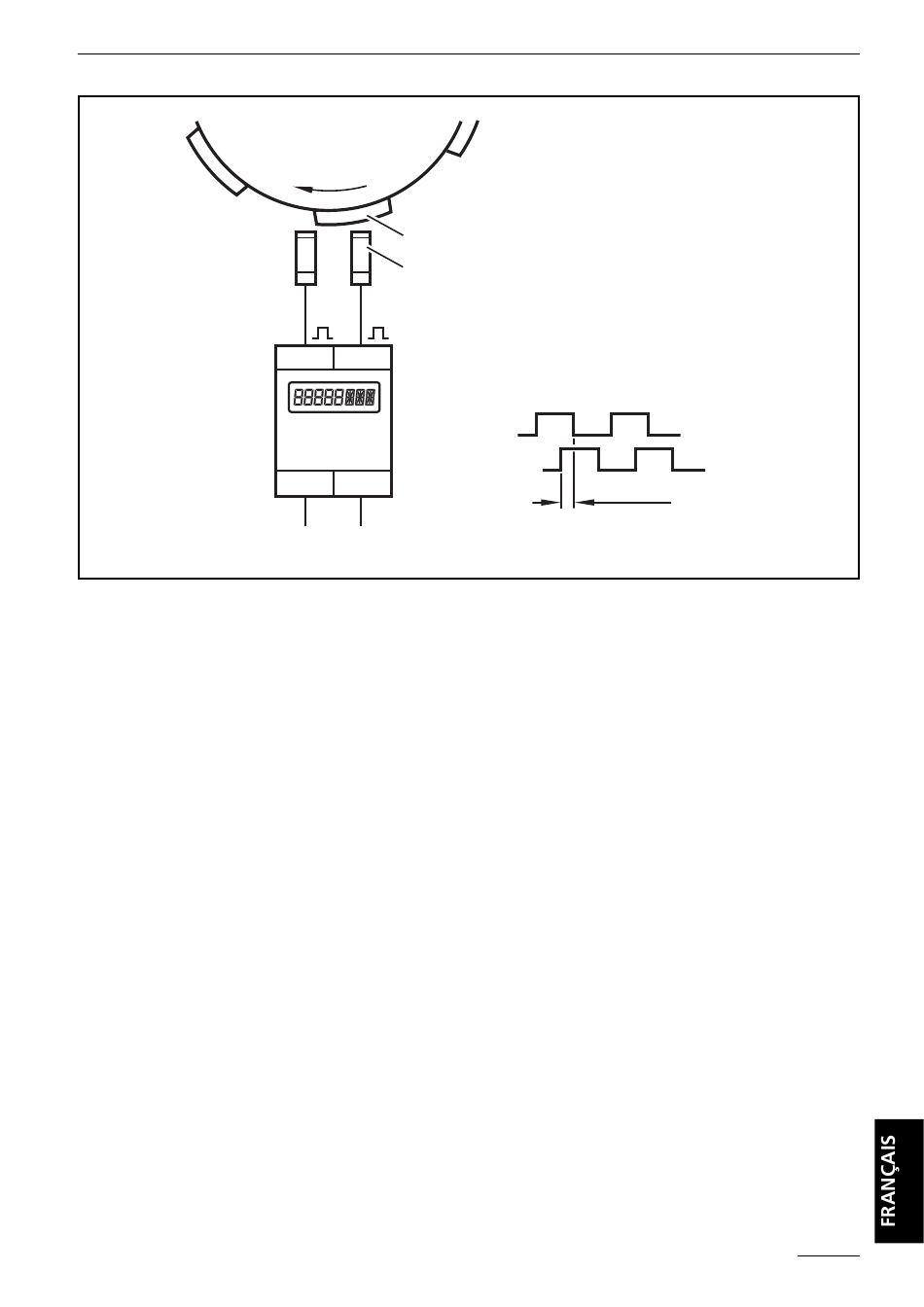

Note: Les impulsions d'entrée doivent être déphasées et se recouvrent pendant
env. 0.25 ms.
Schaltnocken
came
Impulsgeber
générateur d'impulsions
IN 1
IN2
MONITOR
FD-2
OUT 1
OUT2
AUS
EIN
DECL. ENCL.
IN1
IN2
≥ 0,25 ms
FD-2
CONTRÔLEUR
Exemple
IN2 avant IN1
(ici rotation à droite)
page 37
