INSTALLAZIONE

L'INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
3.1

FISSAGGIO ALLA CALDAIA

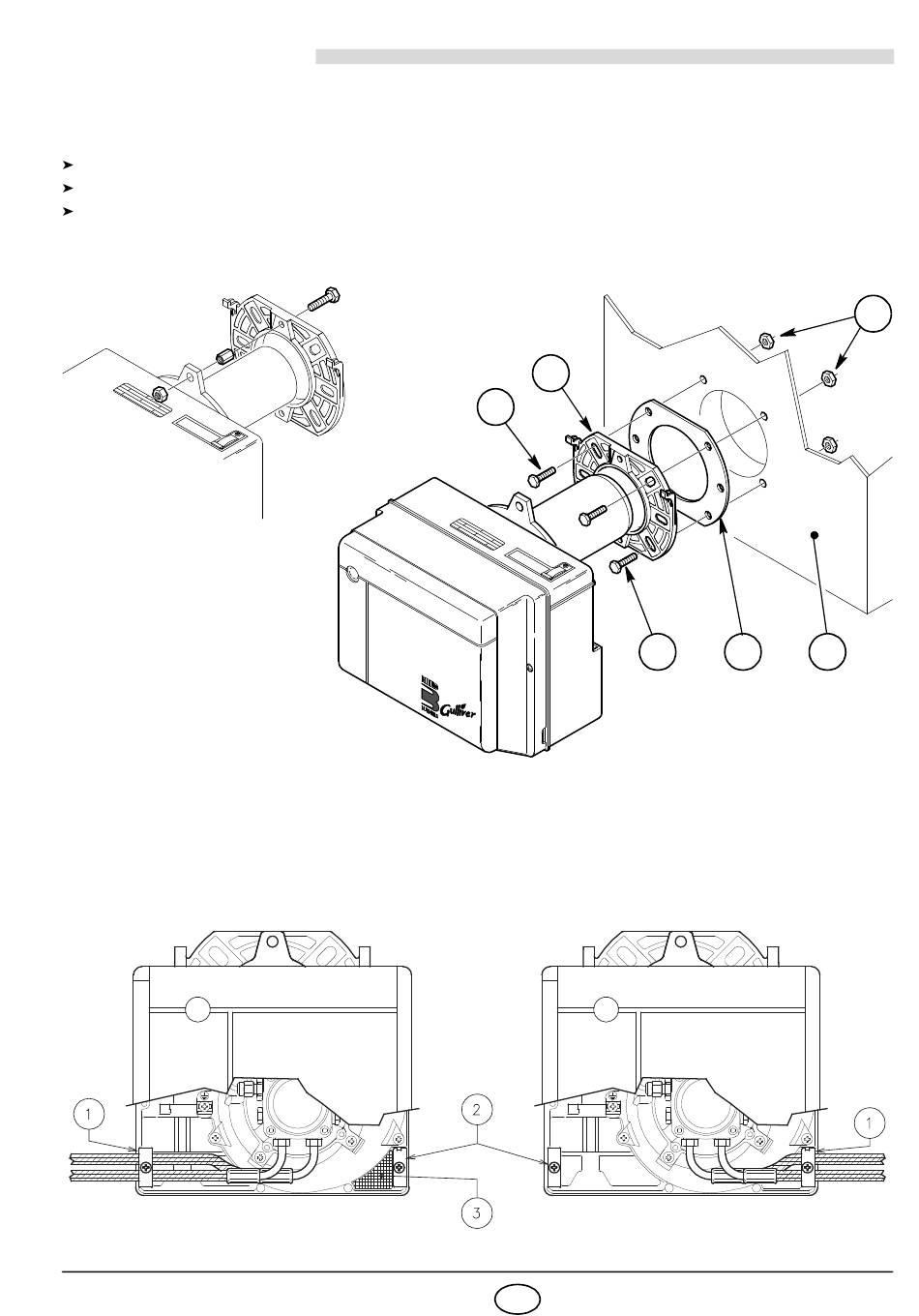

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 2).
Allargare, se necessario, i fori dello schermo isolante (5).
Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)
interponendo lo schermo isolante (5), (vedi fig. 3).
Fig. 2
E9076
3.2

ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.
A seconda che l'uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la
piastrina di fissaggio (1) che la squadretta di chiusura (2) (vedi fig. 4).
2596
1
2
E9075
Fig. 4
3 I
2 5 4
Fig. 3
3
D1675
