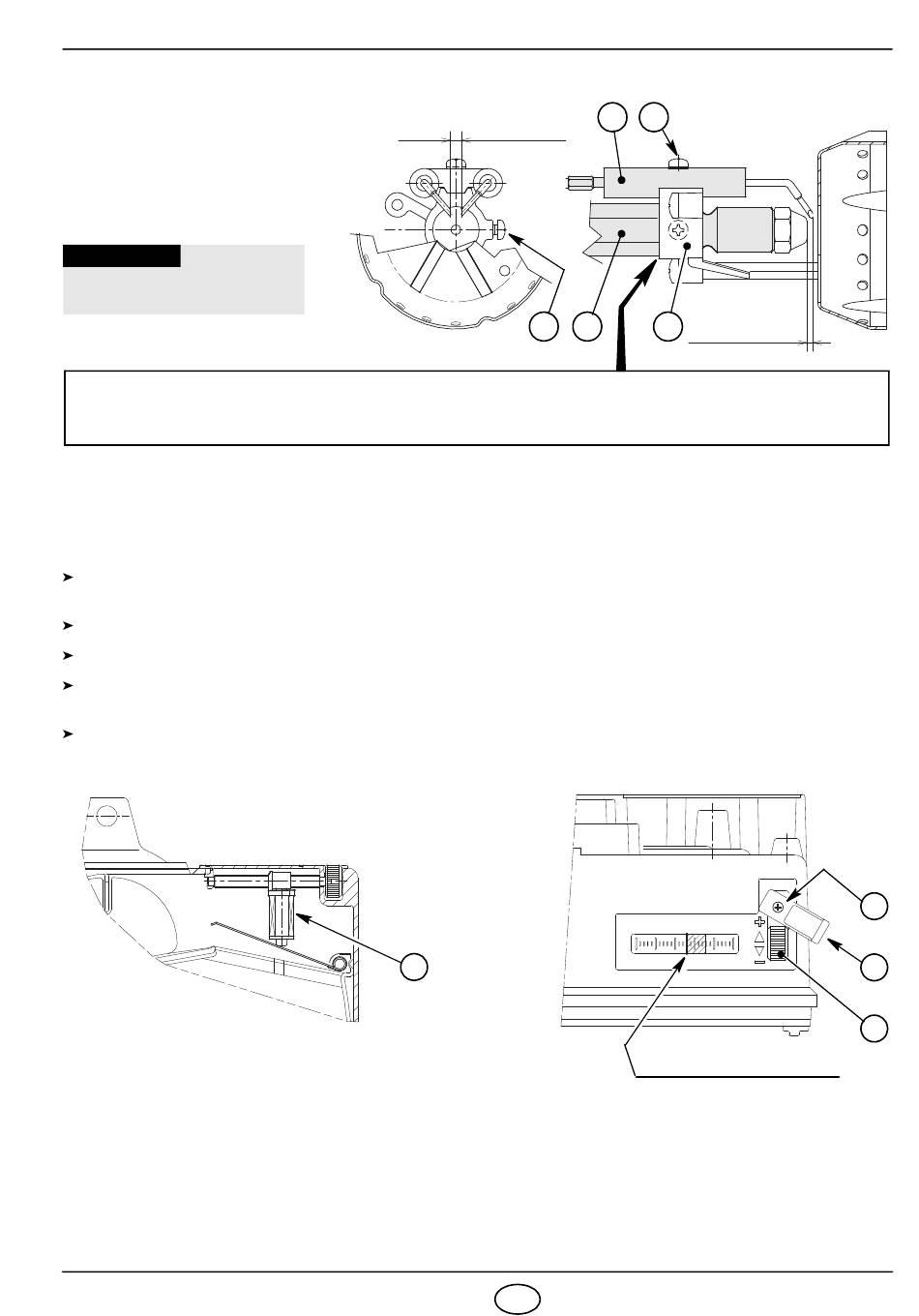

4.3 REGLAGE DES ELECTRODES,
Pour accéder aux électrodes,
exécuter l'opération décrite au
c h a p i t r e " 4 . 2 G I C L E U R S
CONSEILLES" (page 6).
ATTENTION
LES DISTANCES DOIVENT
ETRE RESPECTEES
APPUYER LE SUPPORT DE L'ACCROCHE-FLAMME (1) CONTRE LE PULVERISATEUR (2) ET LE
Pour des réglages éventuels, desserrer la vis (4) et déplacer les électrodes (5).

4.4 PRESSION POMPE:

4.5 REGLAGE VOLET D'AIR,
Pour effectuer le réglage, agir sur le bouton (1) après avoir desserré légèrement la vis (2) et tourné la
protection (3).
Remettre ensuite correctement la protection (3) et visser à fond la vis (2).
Le réglage du volet d'air pour un débit de 2,1 kg/h (encoche 2,6) est illustré sur la fig. 12.
A l'arrêt du brûleur, le volet d'air se ferme automatiquement, jusqu'à une dépression max. de 0,5 mbar
dans la cheminée.
Le brûleur est équipé d'un dispositif électromagnétique (4) qui évite au volet d'air de battre au démarrage,
même avec des contre pressions élevées de la chaudière.
D1691
NOTE
En cas de panne du dispositif électromagnétique anti-battement (4, fig. 12), le brûleur ne démarre pas car le
dispositif est relié en série au moteur (voir schéma page 5) et assume donc une fonction de sécurité.
En cas d'anomalie, le brûleur peut quand même fonctionner sans le dispositif car celui-ci est relié au circuit à
l'aide de connecteurs spéciaux qui permettent de l'exclure. Il faut alors débrancher les deux connecteurs mâle
et femelle sur le câble du dispositif et relier les deux connecteurs de branchement du moteur entre eux.
Il est absolument nécessaire de régler à nouveau le volet d'air si on utilise cette solution temporaire.
2596
(voir fig. 11)
4,5
Fig. 11
D1676
BLOQUER AVEC LA VIS (3).
- Elle est réglée à 12 bar en usine.
- Pour modifier ce réglage, jouer sur la vis (4, fig. 5, page 4).
(voir fig. 12)
Fig. 12
4
7
0
5
4
– 0,5 mm
3
2
1
0 1 2
D1693
Côté de référence réglage
F
+
0,2
2
– 0,2 mm
3
4 5
2
3
1
