Riello RG0.R Instructions Pour L'installation, L'utilisation Et L'entretien page 23

SOMMAIRE
1. DESCRIPTION DU BRULEUR . . . . . . . .
1.1 Matériel fourni . . . . . . . . . . . . . . . . . . . .
2. DONNEES TECHNIQUES . . . . . . . . . . .
2.1 Données techniques . . . . . . . . . . . . . . .
2.2 Dimensions . . . . . . . . . . . . . . . . . . . . . .
2.3 Plages de travail . . . . . . . . . . . . . . . . . .
3. INSTALLATION . . . . . . . . . . . . . . . . . . .
3.1 Fixation à la chaudière . . . . . . . . . . . . . .
3.2 Alimentation du combustible. . . . . . . . . .
3.3 Installation hydraulique . . . . . . . . . . . . .
3.4 Raccordements électriques . . . . . . . . . .
1. DESCRIPTION DU BRULEUR
Brûleur fioul fonctionnement à une allure.
CE Certification N°: 0036 0272/99 (367T1) - 0036 0273/99 (368T1), selon 92/42/CEE.
Brûleur conforme au degré de protection IP X0D (IP 40) selon EN 60529.
Brûleur avec label CE conformément aux Directives CEE: Directive Machines 2006/42/CE, Directive
Basse Tension 2014/35/UE, Compatibilité Électromagnétique 2014/30/UE et Rendement 92/42/CEE.

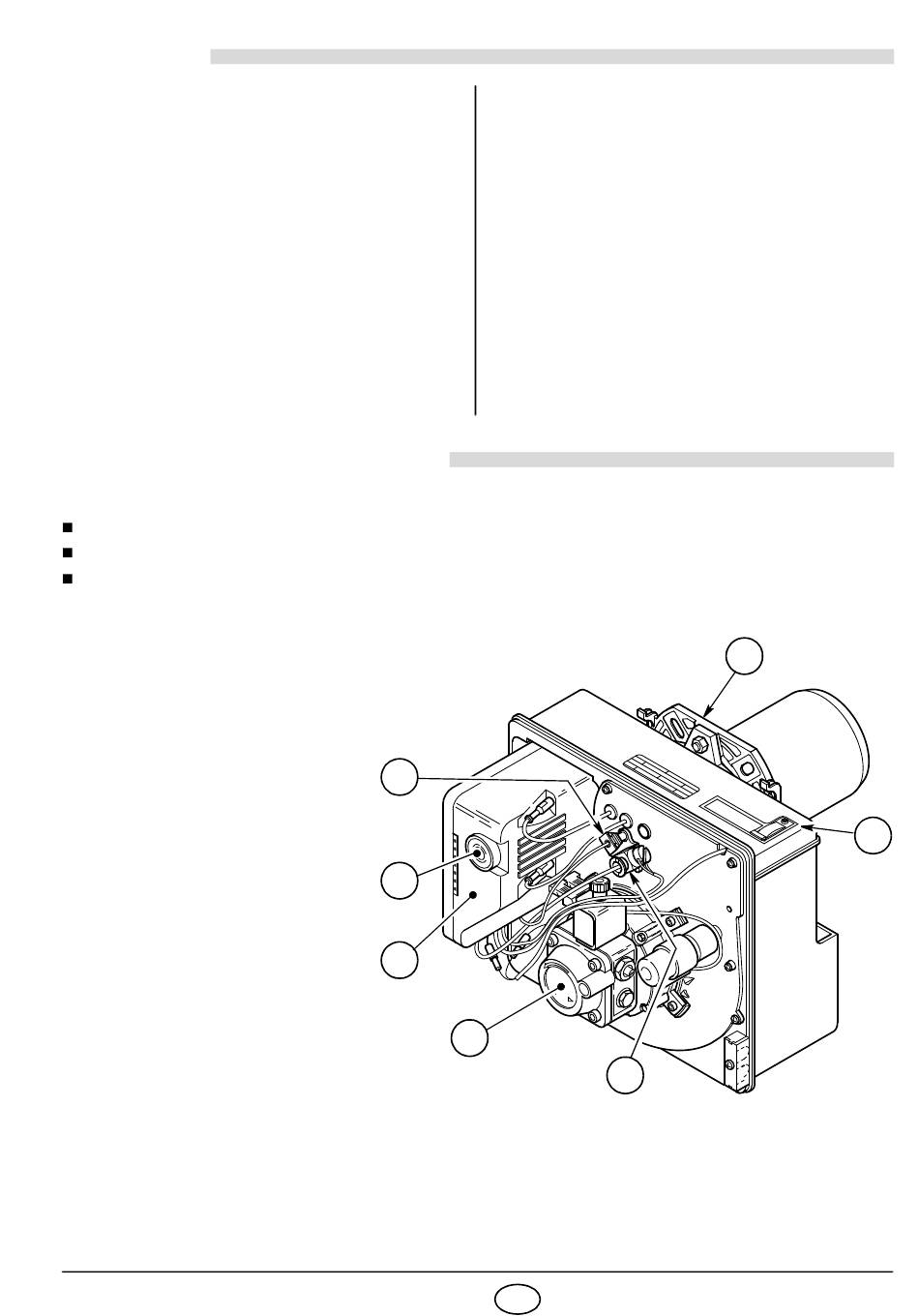

1 - Pompe fioul
2 - Boîte de commande et de
contrôle
3 - Bouton de réarmement avec
signalisation de sécurité
4 - Cellule photorésistance
5 - Bride avec joint isolant
6 - Réglage du volet d'air
7 - Porte gicleur
1.1 MATERIEL FOURNI
Bride avec joint isolant . . . . . . . . . N° 1
Vis et écrous pour bride . . . . . . . . N° 1
Fiche 7 pôles . . . . . . . . . . . . . . . . N° 1
2596
1 4. FONCTIONNEMENT. . . . . . . . . . . . . . . .
1 4.1 Réglage de la combustion . . . . . . . . . . . .
4.2 Gicleurs conseillés . . . . . . . . . . . . . . . . .
2 4.3 Réglage des électrodes. . . . . . . . . . . . . .
2 4.4 Pression pompe . . . . . . . . . . . . . . . . . . .
2 4.5 Réglage volet d'air . . . . . . . . . . . . . . . . .
2 4.6 Réchauffage du combustible . . . . . . . . . .
4.7 Programme de mise en marche . . . . . . .
3
3 5. ENTRETIEN . . . . . . . . . . . . . . . . . . . . . .
3
4 6. PANNES / REMEDES . . . . . . . . . . . . . . .
5
4
3
2
1
Fig. 1
Vis et écrous pour bride de montage sur la chaudière . N° 4
Flexibles avec nipples . . . . . . . . . . . . . . . . . . . . . . . . . N° 2
1 F
5
7
E9073
6
6
6
7
7
7
8
8
8
9
6
