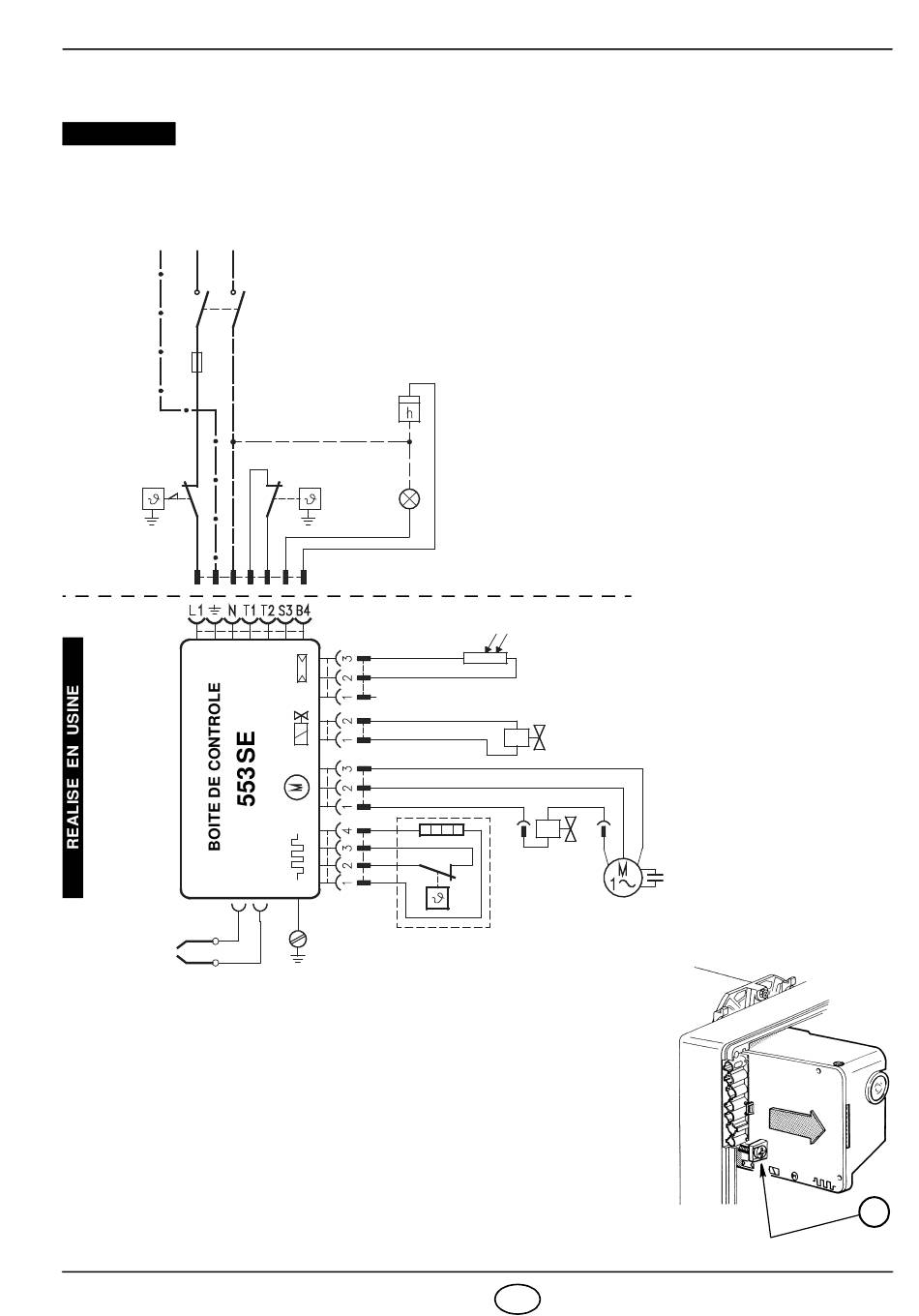

3.4 RACCORDEMENTS ELECTRIQUES
ATTENTION
NE PAS INVERSER LE NEUTRE AVEC LA PHASE
~
50Hz 230V
PE L N
Thermostat de
sécurité
Fiche 7 pôles
Prise 7 pôles
D1888
Electrodes
d' allumages
BOITE DE CONTROLE
Pour enlever la boîte de contrôle du brûleur, dévisser la vis (A, fig. 9)
après avoir débranché tous les composants, la fiche 7 pôles et le fil
de terre.
Au remontage, revisser la vis (A) avec une couple de serrage
de 1 ÷ 1,2 Nm.
2596
Interrupteur général
T6A
Thermostat
de limite
Marron
Bleu
Noir
Blanc
Bleu
Dispositif de préchauffage
avec thermostat pour mise
Terre brûleur
en marche
NOTES:
– Section conducteurs: min. 1 mm
des indications différentes prévues par les
normes et les lois locales).
– Les branchements électriques exécutés
par l'installateur doivent respecter le règle-
ment en vigueur dans le Pays.
Compteur horaire
(230V - 0,1A max.)
Signalisation de
sécurité à distance
(230V - 0,5A max.)
Cellule photorésistance
Vanne fioul
Bobine
volet air
Moteur
5 F
2
. (Sauf
VERIFICATION
Vérifier l'arrêt du brûleur à l'ou-
verture des thermostats et la
mise en sécurité en occultant
la cellule photorésistance.
Condensateur
Fig. 9
S7186
A
