4 Ouverture du colis
4.1 Identification
L'instrument est identifié par les plaques représentées ci-dessous.
La plaque signalétique fournit des informations concernant le code du produit, le signal d'entrée, le repère et le numéro de
série du produit (réf. A).
Merci de rappeler ce numéro pour toute demande d'informations.
La plaque de marquage de sécurité fournit les informations de protection Ex, qui ne sont renseignées que lorsque l'indicateur
doit être monté dans une zone dangereuse (réf. B).
Une plaque signalétique supplémentaire porte un message d'avertissement indiquant à l'utilisateur de se reporter aux
instructions d'utilisation (voir réf. C).
Des données personnalisées peuvent être inscrites sur la plaquette additionnelle en acier inoxydable en option, reliée par un fil
(réf. C - code I2).
L'indicateur local JDF200 est conforme à la directive CEM 2014/30/UE.
La plaque de certification présentée ci-dessous (réf. A) est imprimée par ABB S.p.A. 22016 Tremezzina, Italie, avec les numéros
suivants :
—
IECEx ITS 16.0048X (pour Ex ia, Ex d et Ex nA)
—
ITS 16 ATEX 10165X (pour Ex ia, Ex d)
—
ITS 16 ATEX 10166X (pour Ex nA)
B

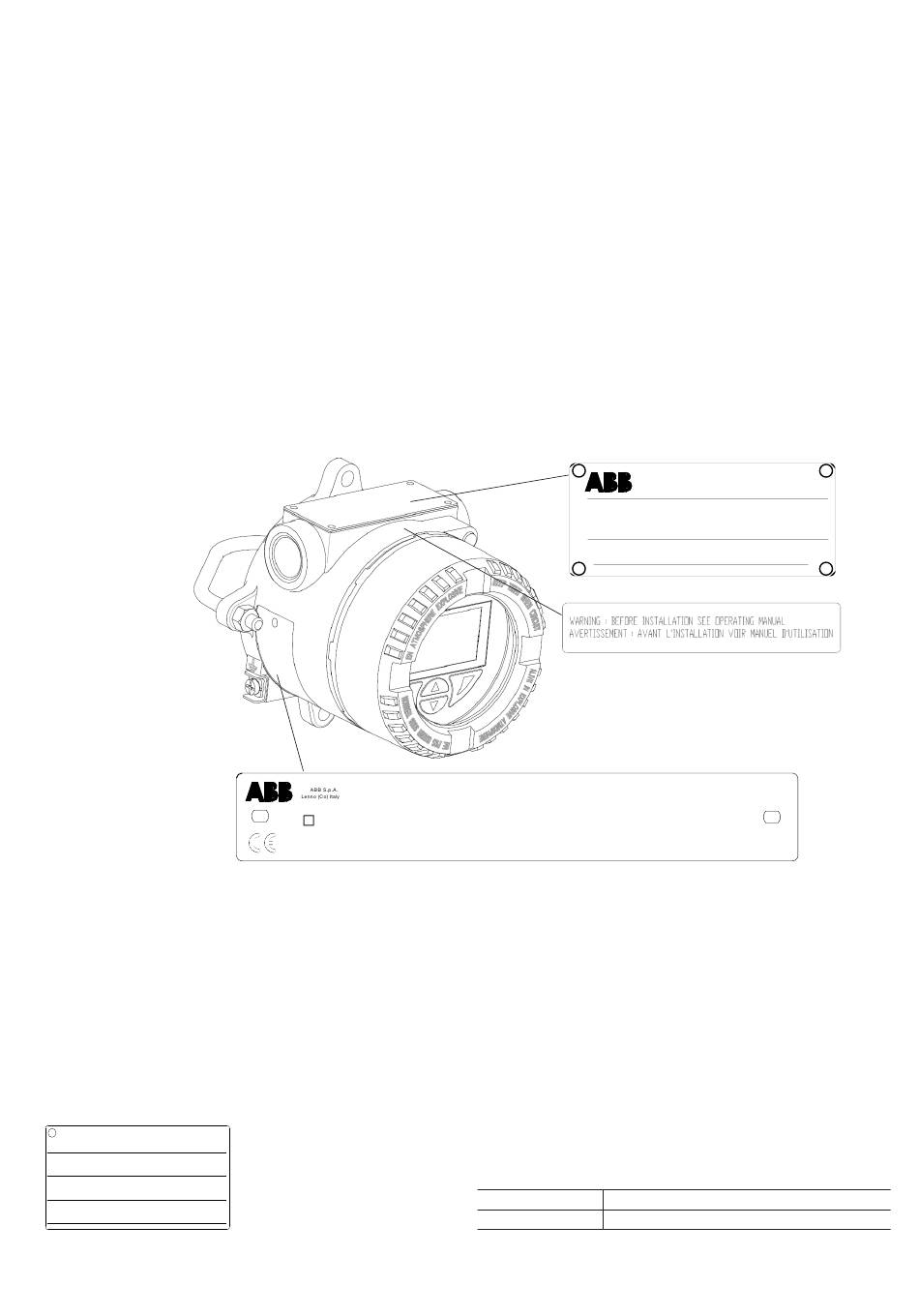

Figure 2 : Identification du produit
4.2 Plaquette additionnelle reliée au boîtier par un
fil en acier inox (l1)
Le transmetteur 266 a peut-être été fourni avec une plaquette
additionnelle reliée par un fil en acier inoxydable (figure 4).
Cette plaquette comporte un texte personnalisé, spécifié au
moment de la commande et imprimé de manière indélébile
au laser. L'espace disponible consiste en 4 lignes de
32 caractères chacune. La plaquette sera fixée à l'indicateur
par un fil en acier inoxydable.
AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
BBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBB
CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC
DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD
Fig. 4 : 4 lignes de texte sur la plaquette optionnelle fixée par un
fil en acier inoxydable
General Purpose IP67 ENCL Type 4X.
4.3 Manipulation
Outre le respect des bonnes pratiques habituelles,
l'instrument ne nécessite aucune autre précaution de
manutention particulière.
4.4 Stockage
L'instrument ne nécessite aucun traitement spécial s'il est
stocké dans son emballage d'origine et dans les conditions
ambiantes spécifiées. La durée de stockage est illimitée, mais
les conditions de la garantie convenues avec la société et
exposées dans la confirmation de commande restent
inchangées.
Modèle JDF200
Avec afficheur LCD
4 Ouverture du colis
SERIAL
3K646614025110
ABB S.p.A.
NUMBER
Made in Italy
PRODUCT CODE
JDF200
SPEC.REQUEST
SR12345
INPUT SIGNAL
4 : 20 mA
HW Rev.
1.0.0
SCALING RANGE
ABCDEFGHILMNOPQRSTUV123456712345
TAG NUMBER
ABCDEFGHILMNOPQRSTUV123456712345
Limites de température de stockage
De -40 à 85 °C (de -40 à 185 °F)
Série 2600T | OI/JDF200-EN Rév. E 9
A
M.D.
08.15
C
