7.4 Fonctions de sortie

Le JDF200 propose les fonctions de sortie suivantes :
— Linéaire (par défaut)
— Racine carrée (x)
— Racine carrée (x
)
3
— Racine carrée (x
)
5
— Table de linéarisation personnalisée
— Réservoir cylindrique couché
— Réservoir sphérique
Ces fonctions de sortie peuvent être activées dans le menu
de l'afficheur LCD.
Important. Avant de sélectionner une fonction de transfert
autre que linéaire, il est nécessaire de vérifier qu'il existe un
rapport linéaire entre la valeur d'entrée (4 à 20 mA) et la
variable primaire du procédé. Sinon, l'indication présentée
par l'afficheur sera affectée par une double opération.
7.4.1 Linéaire
En utilisant cette fonction, le rapport entre la valeur de sortie
et la valeur d'entrée est linéaire (c'est-à-dire qu'une entrée de
4 mA correspond à une sortie de 0 % et qu'une entrée de
20 mA correspond à une sortie de 100 %).

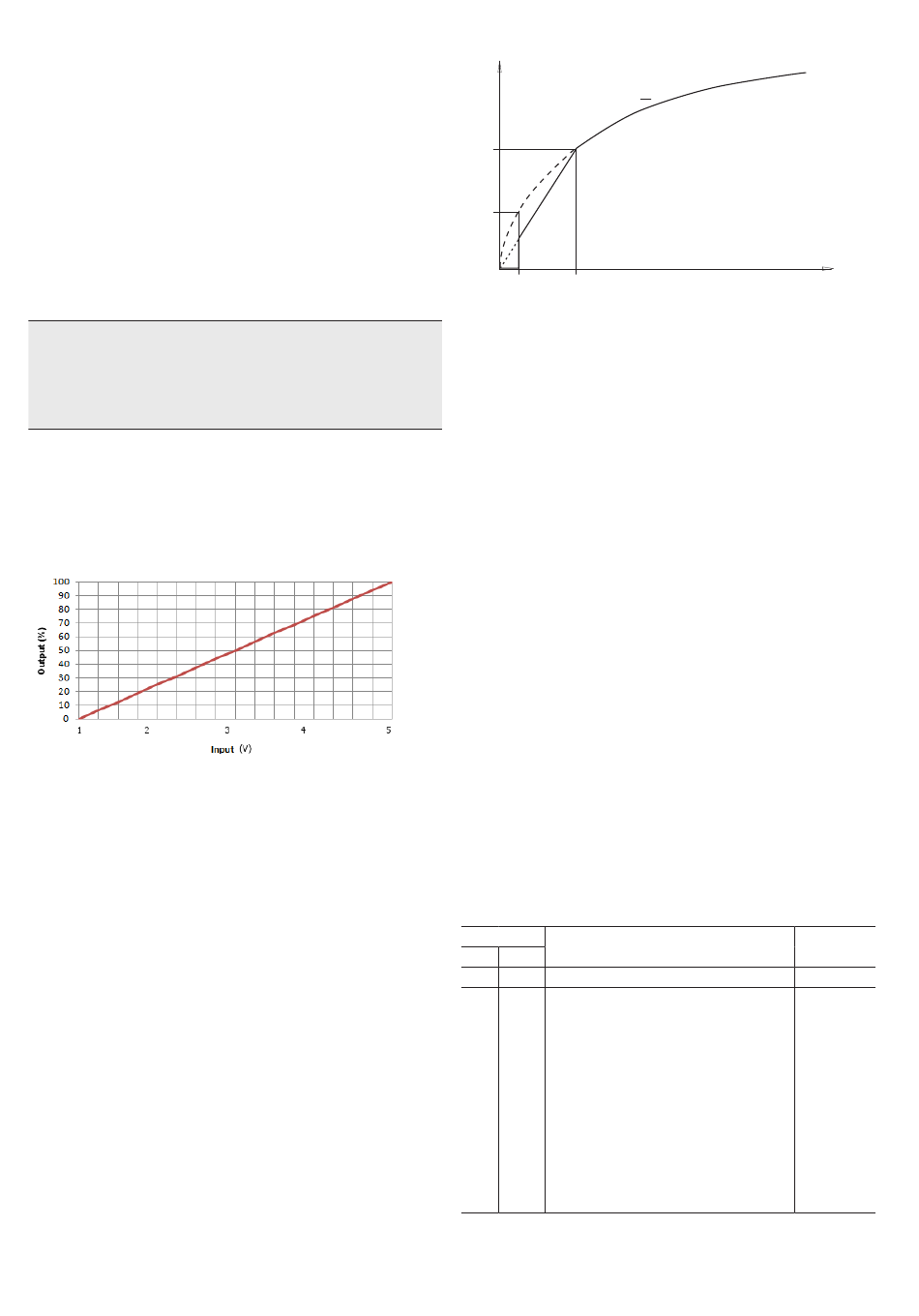

Figure 9 : sortie linéaire
7.4.2 Racine carrée
En utilisant cette fonction, la valeur de sortie est
proportionnelle à la racine carrée de la valeur d'entrée.
Pour éviter les erreurs causées par l'augmentation
extrêmement rapide lorsque la valeur d'entrée est proche de
4 mA, la valeur de sortie est égale au point zéro jusqu'à une
valeur de COUPURE programmable. Cette valeur de coupure
peut être réglée entre 0 % et 20 % de la valeur de sortie
(6 % par défaut).
La valeur de sortie peut alors être linéaire avec la pente
adéquate et intercepter le zéro jusqu'à un POINT LIN
programmable. La valeur du point de linéarisation peut être de
0 % ou comprise entre 5 % et 20 % de la valeur de sortie
(5 % par défaut). La fonction de transfert racine carrée est
enfin appliquée.
24 OI/JDF200-EN Rév. E | Série 2600T
Y
Y= √ X
LINEAR
POINT
CUTOFF
Y= mX
Y= 0
Figure 10 : fonction de transfert racine carrée
7.4.3 Racine carrée à la puissance 3
En utilisant cette fonction, la valeur de sortie est
proportionnelle à la racine carrée puissance 3 de la valeur
d'entrée.
7.4.4 Racine carrée à la puissance 5
En utilisant cette fonction, la valeur de sortie est
proportionnelle à la racine carrée puissance 5 de la valeur
d'entrée.
7.4.5 Courbe de linéarisation personnalisée
En utilisant cette fonction, le rapport entre la valeur de sortie
et la valeur d'entrée est identifié par une table contenant un
maximum de 22 points (entrée, sortie) compris entre 0 et
100 %. Le premier point est toujours 0 %, le dernier 100 %.
La table prédéfinie peut être chargée à l'usine, sur simple
demande.
7.4.6 Réservoir cylindrique couché
En utilisant cette fonction, le rapport entre la valeur de sortie
et la valeur d'entrée est identifié par une valeur polynomiale
décrivant la forme du réservoir cylindrique couché.
7.4.7 Réservoir sphérique
En utilisant cette fonction, le rapport entre la valeur de sortie
et la valeur d'entrée est identifié par une valeur polynomiale
décrivant la forme du réservoir sphérique.

7.5 Historique des versions du logiciel

Révision
Description
De
À
1.0.6
Première version
Correction de bugs :
— Correction d'un bug interdisant
l'application de l'unité « % » à tout type
de linéarisation différent de « Linéaire »
— Correction d'un bug associé aux menus
1.0.6 1.1.0
IHM espagnols.
Améliorations :
— Différenciation entre les alarmes du
transmetteur et du procédé.
— Révisions des objets de classes de
données statiques.
7 Fonctionnement
X
Date de
lancement
04/2016
05/2016
