Úsporný režim (Eco Mode) pro vysílač
Při používání alkalických baterií je možné nastavit úsporný režim, díky kterému
zvýšíte maximální délku provozu. Po zvolení úsporného režimu vysílač automaticky
sníží svůj maximální výstupní výkon, když se sníží úroveň baterií. Ve výchozím
nastavení je úsporný režim vypnutý. Pro zapnutí úsporného režimu:
1. Stiskněte pro vstup do nabídky.
2. Pomocí šipek nebo navolte nabídku BAT.
3. Stiskněte pro vstup do nabídky BAT.
4. Pomocí šipek nebo zvolte typ ALK Baterie.
5. Stiskněte pro vstup do podnabídky ECO.
6. Pomocí šipek nebo zvolte ECO.
7. Třikrát stiskněte klávesu pro potvrzení výběru a navrácení na hlavní provozní
obrazovku.
Lokalizování potrubí a kabelů
Podrobnější informace o tom, jak používat
lokátor a vysílač a detailní popis lokačních
technik naleznete v Provozním manuálu.

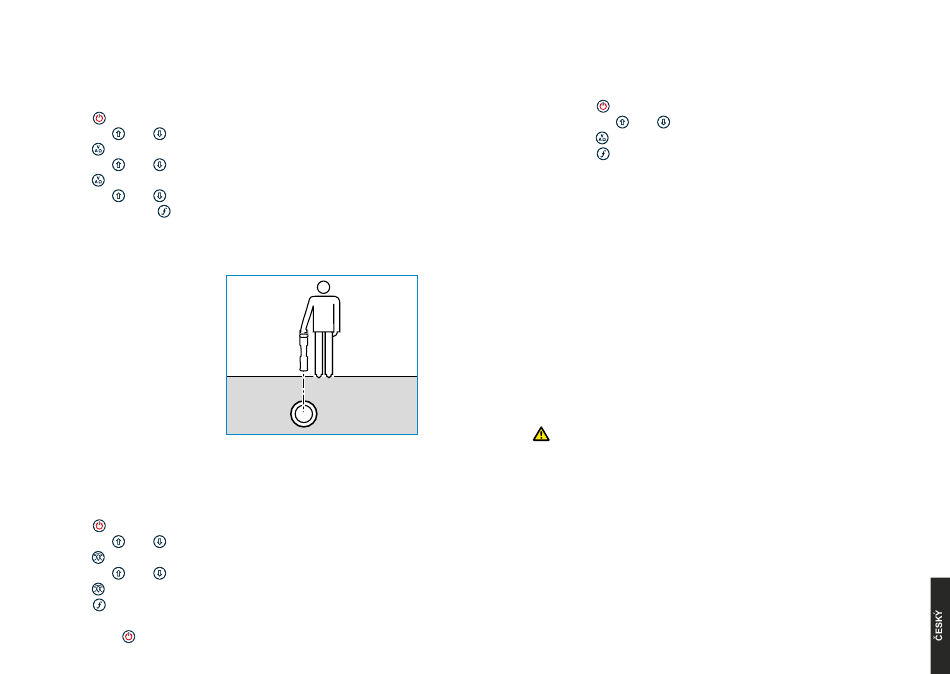

Lokátor RD7100 je navržen k takovému
provozu, kdy jeho „čepel" směřuje kolmo k
trase lokalizovaného kabelu nebo potrubí.
Spuštění samokontroly (Self-test)
Doporučujeme spouštět samokontrolu alespoň jednou týdně nebo před každým
použitím. Vzhledem k tomu, že samokontrola testuje integritu lokačních obvodů, je
velmi důležité, aby byla prováděna v dostatečné vzdálenosti od kovových objektů,
jako jsou vozidla, a od silných elektrických signálů. Pro spuštění samokontroly:
1. Stiskněte pro vstup do nabídky.
2. Pomocí šipek nebo zvolte nabídku INFO.
3. Stiskněte pro vstup do nabídky INFO.
4. Pomocí šipek nebo zvolte možnost TEST.
5. Stiskněte pro zvolení možnosti ANO.
6. Stiskněte pro spuštění Samokontroly.
7. Po dokončení testování se zobrazí výsledek (PASS – v pořádku, FAIL – selhání).
8. Pomocí klávesy restartujte lokátor.
130
SideStepauto™
Vysílač je možné použít tak, aby doporučil běžnou lokalizační frekvenci pro zamýšlený
lokalizační úkon tak, že si změří impedanci cílového kabelu či potrubí. Pro spuštění
funkce SideStepauto připojte vysílač k cílovému vedení a dále:
™
1. Stiskněte pro vstup do nabídky.
2. Pomocí šipek nebo zvolte možnost OPT F.
3. Stiskněte pro zvolení možnosti START.
4. Stiskněte pro spuštění testu. Vysílač automaticky zvolí nejvhodnější běžnou
frekvenci pro použití na připojeném vedení.
Lokalizace s aktivními frekvencemi
Aktivní frekvence, které se aplikují na cílová potrubí nebo kabely pomocí vysílače
nabízí nejefektivnější způsob trasování podzemních potrubí či kabelů.
Obecně je lepší používat nízké frekvence pro velká vedení s nízkou impedancí a
vyšší frekvence pro menší vedení s vysokou impedancí.
Vždy je vhodné používat nejnižší možný výkon vysílače, čímž se minimalizuje
nebezpečí indukcí do okolních sítí a tím sledování falešných vedení.
Vysílač může aplikovat signál pomocí tří různých metod:
Přímé připojení
U přímého připojení se vysílač připojí přímo k potrubí nebo kabelu, které si přejete
trasovat, a to pomocí dodaných kabelů pro přímé připojení. Černý kabel se obvykle
připojí na uzemnění provedené pomocí dodaného kolíku zapíchnutého do země.
Vysílač poté aplikuje oddělený signál do vedení, které pomocí lokátoru chcete
sledovat. Tato metoda zaručuje nejlepší signál pro jednotlivá vedení a umožňuje
používání nižších frekvencí, které mohou být sledovány na delší vzdálenosti.
VAROVÁNÍ! Přímé připojení k vodičům pod napětím MŮŽE BÝT SMRTELNĚ
NEBEZPEČNÉ. Přímá spojení k vodičům pod napětím by měla být prováděna
pouze plně kvalifikovaným personálem používajícím patřičné vybavení, které
umožňuje připojení k živým vedením.
Indukce
Umístěte vysílač na zem nad zkoumanou oblast anebo do její blízkosti. Zvolte
vhodnou frekvenci. Vysílač poté nahodile vyšle signál k jakémukoli nejbližšímu
kovovému vedení. V režimu indukce se obvykle doporučuje používat vyšší frekvence,
které se snáze indukují do vedení vyskytujícím se poblíž.
Indukční kleště
Pro přenos vysílacího signálu do vedení je možné umístit okolo izolovaného kabelu
pod napětím nebo potrubí o průměru až 215mm indukční kleště. Tato metoda aplikace
vysílacího signálu je užitečná zejména pro použití na izolovaných kabelech pod
napětím, protože pak není nutné odpojovat napájení kabelu.
