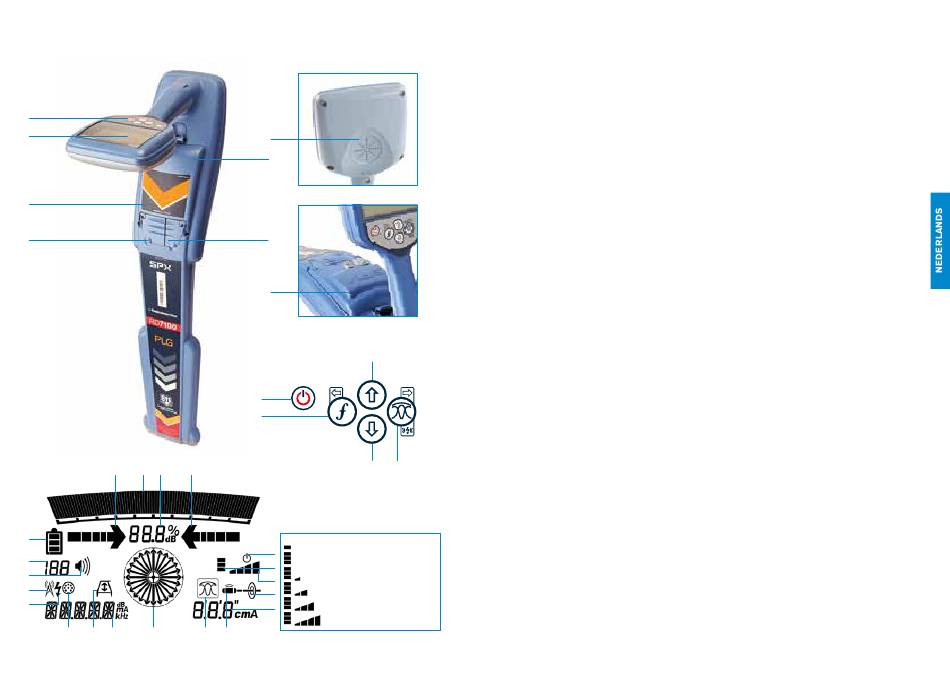

Functies kabelzoeker
1. Toetsenbord
2. LCD-scherm met automatische
verlichting.
3. Luidspreker.
4. Batterijvak.
5. Optionele lithium-ion accu.
6. Aansluiting accessoires.
7. Aansluiting hoofdtelefoon.
8. USB-poort
(in batterijvak.
Kabelzoeker toetsenbord
9. Aan / uit toets.
10. Frequentietoets.
11. Pijltjes omhoog en omlaag.
12. Antennetoets.
Schermpictogrammen
ontvanger
13. Balk met signaalsterkte met
piekmarkering.
14. Weergave signaalsterkte.
15. Geleidepijltjes nul/proportioneel.
16. Batterijniveau.
17. Meting gevoeligheid
18. Volumeniveau.
19. Pictogram radiomodus.
20. Pictogram voedingsmodus.
21. Pictogram accessoire/meting.
22. Pictogram A-Frame.
23. Weergave frequentie/stroom/menu.
24. Pictogram Antennemodus:
Geeft antennemodusselectie weer:
Piek / Piek+ / Nul / Geleide.
25. Pictogram Sonde: Geeft aan dat er een
sondesignaalbron geselecteerd is.
26. Pictogram Lijn: Geeft aan dat er een
lijnsignaalbron geselecteerd is.
27. Kompas: Geeft de oriëntatie van de
gelokaliseerde kabel of sonde weer ten
opzichte van de kabelzoeker.
28. Indicatielampje stand-by zender.
29. Dieptemeting.
Alleen kabelzoekers uitgerust
met GPS:
30. GPS-status.
31. Kwaliteit GPS-signaal.
