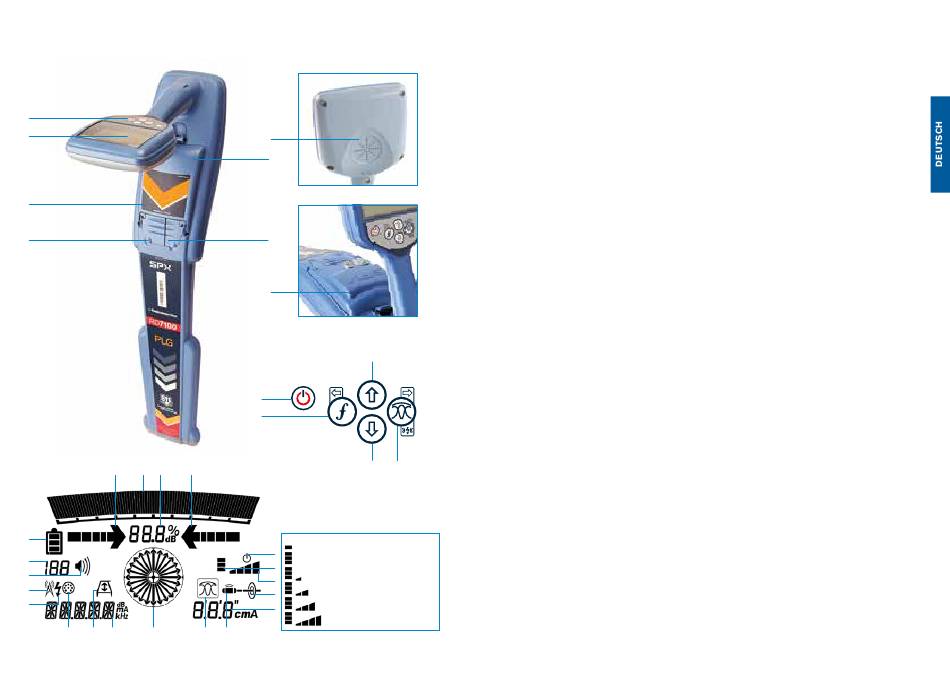

RD7100 Empfänger
1
2
4
6
15 13 14 15
16
17
18
19
20
21 22 23 27 24
3
8
7
5
11
9
10
11 12
GPS aktiv, sucht Satellitenanbindung
28
Anbindung an GPS-Satellit erfolgt
30
3-5 Satelliten gefunden
31
26
6-8 Satelliten gefunden
29
9-11 Satelliten gefunden
12 oder mehr Satelliten gefunden
25
24
Merkmale des Empfängers
1. Tastatur/Bedienfeld
2. LCD mit automatischer
Hintergrundbeleuchtung
3. Lautsprecher
4. Batteriefach
5. Optionaler Lithium-Ionen-Akkusatz
6. Zubehörbuchse
7. Kopfhörerbuchse
8. USB-Port
(im Batteriefach)
Tastatur/Bedienfeld
des Empfängers
9. Einschalttaste
10. Frequenztaste
11. Auf- und Ab-Pfeile
12. Antennen(modus)taste
Bildschirmsymbole
des Empfängers
13. Signalstärken-Balkenanzeige mit
Schleppzeiger
14. Signalstärkenanzeige (numerisch)
15. Null- / Proportional-Richtungspfeile
16. Batterieladung
17. Empfangsempfindlichkeit
18. Lautstärke
19. Symbol für Radiomodus
20. Symbol für Stromnetzmodus
21. Symbol für Zubehör / Messung
22. Symbol für Rahmenantenne
angeschlossen
23. numerische Anzeige für Frequenz /
Strom / Menü
24. Symbol für Antennenmodus:
Zeigt die Auswahl des Antennenmodus
an: Spitze / Spitze+ / Null / Guidance
(Führungsmodus).
25. Sondensymbol: Zeigt an, dass eine
Sondensignalquelle ausgewählt ist.
26. Kabelsymbol: Zeigt an, dass eine
Leitungssignalquelle ausgewählt ist.
27. Kompass: Zeigt die Richtung des
georteten Kabels oder der Sonde relativ
zum Empfänger an.
28. Standby-Anzeige des Senders
29. Tiefen-Anzeige
Nur GPS ausgestattete
Empfänger:
30. GPS-Status
31. GPS-Signalgüte
