RD7100 定位仪
1
2
4
6
15 13 14 15
16
17
18
19
20
21 22 23 27 24
3
8
7
5
11
9
10
11 12
GPS启动，寻找卫星锁定
28
已获取GPS卫星锁定
30
3-5颗卫星探测到
31
26
6-8颗卫星探测到
29
9-11 颗卫星探测到
12 颗或更多颗卫星探测到
25
104

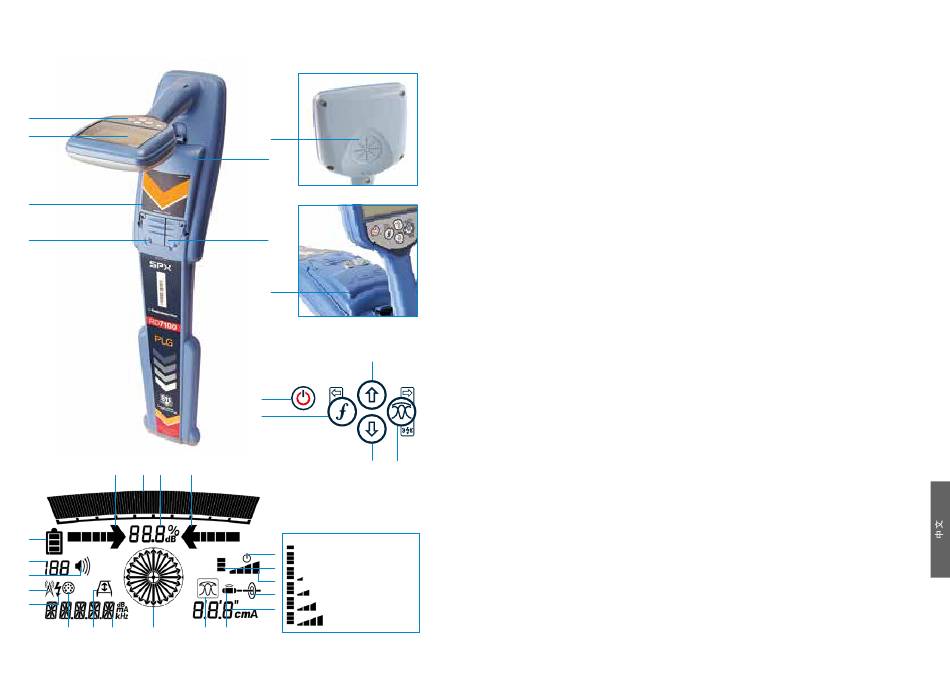

定位仪功能
1. 键盘
2. 含自动背光的LCD显示屏
3. 扬声器
4. 电池盒
5. 可选锂电池组
6. 配件连接器
7. 耳机连接器
8. USB端口（位于电池盒内部）
定位仪键盘
9. 电源键
10. 频率键
11. 上下箭头
12. 天线键
定位仪屏幕图标
13. 带峰值标识的信号强度图表
14. 信号强度读数
15. 谷值/比例导向箭头
16. 电量图标
17. 灵敏度读数
18. 音量图标
19. 无线电模式
20. 电源模式
21. 配件/测量图标
22. A型架图标
23. 频率/电流/菜单读数
24. 天线模式图标：
表示天线模式选择：
峰值/峰值+/谷值/导向
25. 探头图标：表示已经选定一个探头信号
源。
26. 管线图标：表示已经选定一个管线信号
源。
27. 罗盘：表示定位管线或探头与定位仪的
相对方向。
28. 发射机待机指示器
29. 深度读数
仅限带GPS功能的定位仪：
30. GPS状态图标
31. GPS信号质量图标
105
