电力信号滤波器
RD7100PL和PLG定位仪允许操作人员利用电力网络上产生的谐波信号进行探测。进入电
源模式后，按下 键切断英国雷迪灵敏的电源模式，并滚动选择五个独立的电力信号滤
波器。这样可以帮助操作人员确定一个强电力信号是来自单一线缆还是来自多条线缆。
然后，根据检测到线路的不同谐波特性便可以追踪和标记线路。
此外，在对于其它探测方式而言总信号过强的情况下，使用单独谐波能够帮助您准确定
位线缆线路。
定位模式
根据所选型号，RD7100具有多达4种定位模式的选择，针对于不同的工作，每种定位模
式都有其具体用途。
按下 键在不同的定位模式之间滚动。

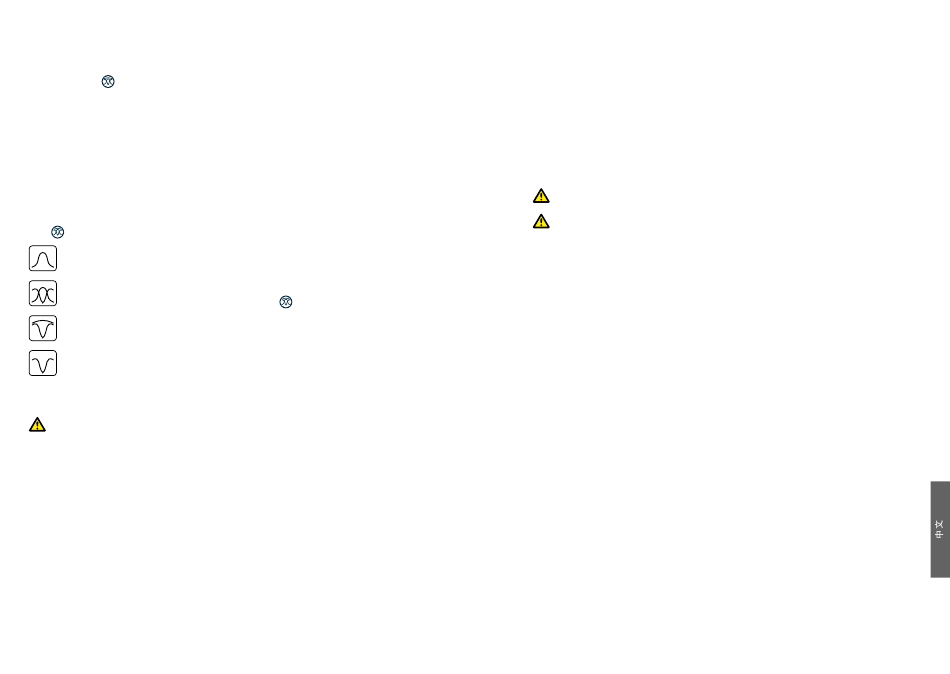

峰值: 主要用于精确定位，峰值条形图清楚呈现信号强度。在埋设公用设施的正
上方会显示峰值信号。
峰值+: 此模式可将精确的峰值条形图与谷值箭头结合以检测出失真现象，或与比
例导向箭头结合使用以快速追踪线路，通过按住
导向: 将比例导向箭头和弹道'指针'与左/右音频指示信息相结合，用于快速追
踪埋设公用设施的大致路径。
谷值： 快速显示公用设施路径的左/右指示信息。由于谷值易受到干扰，因此，
最好在无其它公用设施的区域内使用。
深度、电流和罗盘读数
警告！请勿将测量深度作为机械作业或其它挖掘工作指南使用。请始终遵守安全挖掘
指南。
RD7100定位仪可测量并显示公用设施的深度、定位信号电流以及线缆或管道与定位仪的
相对方位。这样可确保您追踪到正确的目标线缆或管道，尤其在有其它公用设施的环境
下。
RD7100定位仪具有TruDepth™功能，该功能可以确保您的定位准确性。当定位仪与定
位线缆或管道路径所成角度超过7.5°，或当定位仪确定信号条件太差无法进行可靠测量
时，显示器会自动清除深度和电流数据。
键可在二者之间进行切换。
114
使用配件
定位仪和发射机与大量的配件兼容。有关使用以下任何配件的详细信息，请参考
RD7100定位仪操作手册。
发射机信号夹钳
当无法直接连接到管道或线缆时，或不宜使用感应模式时，可使用发射机信号夹钳。将
夹钳插入发射机的输出口，就可以将定位信号施加于绝缘带电导线。这对带电绝缘线缆
而言尤为有用，因为不需要再关闭电源和断开线路。
警告！不要将夹钳用于非绝缘带电导体。
警告！将夹钳用于电力线缆或从电力线缆上移除夹钳之前，应确保夹钳始终与发射
机相连。
若要定位或识别单根线路，可以将信号夹钳和定位仪的配件插座相连，并夹在单个管道
或线缆上。
听诊器和定位仪信号夹钳
定位仪夹钳通过检查最强的定位信号，可在若干不同线缆之中找到目标线缆或管道。当
线缆成束或紧扎在一起时，可能无法使用夹钳，这时应使用听诊器天线来追踪线缆。
若要使用听诊器或定位仪信号夹钳，应将其与定位仪的配件插座相连。然后定位仪将自
动检测装置，并过滤无关的定位模式。
探头、Flexrods以及FlexiTrace
探头是一种由电池供电的发射机，适合于追踪非金属管道。可将其固定在Flexrods上
以推送至管道或导管，且其中有一些还可以吹送至整个管道系统。某些型号的RD7100
可以探测到多种探头频率，包括由GatorCam™4或flexiprobe™推杆系统以及P350
flexitrax™牵引探头发射的频率。
有关定位探头的详细指南，请参考操作手册。
FlexiTrace是一种可追踪的玻璃纤维杆，内置线缆导体，末端配有探头。FlexiTrace与
发射机的输出端口相连，通常用于定位小口径非金属管道。用户可以选择定位线缆的全
长，或仅定位线缆的末端。
FlexiTrace的最大额定功率为1W。当FlexiTrace与英国雷迪Tx-5或Tx-10发射机一起使
用时，MAX P菜单中的输出限制必须设为1W，MAX V菜单中的输出电压限制必须设为
LOW（低）。
Tx-1发射机无设置要求。
