Tx-1, Tx-5 und Tx-10 Sender
1
3
5
6
7
10
15
16
17
11
2
4
9
12 13 14 18
26

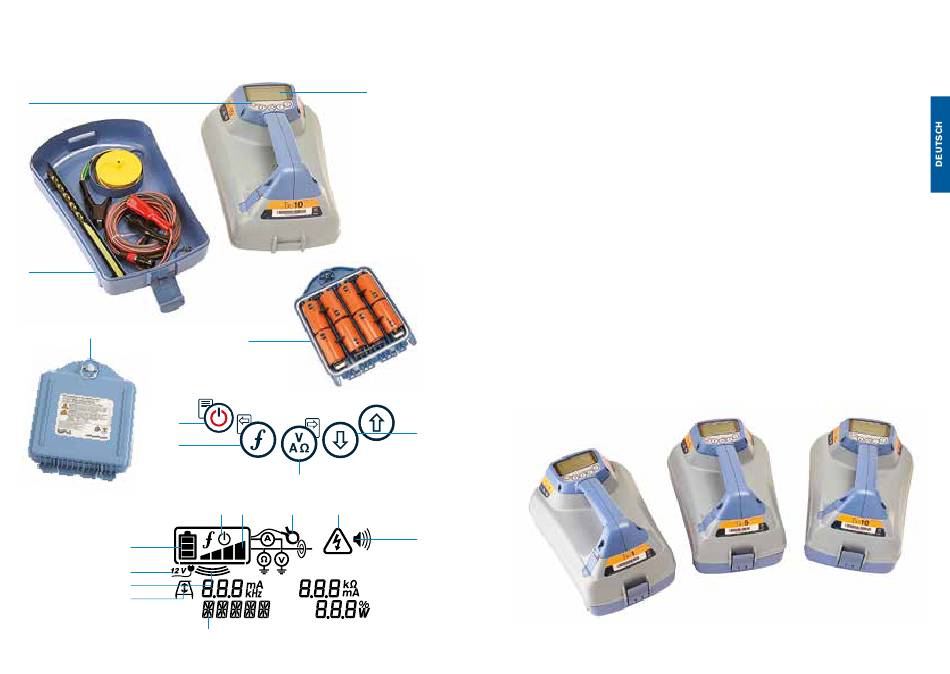

Merkmale des Senders
1. Tastatur/Bedienfeld
2. LCD
3. Abnehmbares Zubehörstaufach
4. D-Zellen-Batteriefach
5. Optionaler Lithium-Ionen-Akkusatz
Tastatur/Bedienfeld
des Senders
6. Einschalttaste
7. Frequenztaste
8. Auf- und Ab-Pfeile
9. Mess-(Multimeter-)Taste
8
19
Bildschirmsymbole
des Senders
10. Batterieladung
11. Betriebsmodus-Anzeige
12. Standby-Symbol
13. Ausgangsleistungs-Anzeige
14. Zangensymbol: Zeigt an, ob eine
Signalzange oder anderes Zubehör
angeschlossen ist.
15. Symbol für angeschlossenes
Netzteil bzw. externe
Gleichspannungsversorgung
16. Induktionsmodusanzeige
17. Rahmenantenne: Zeigt an, dass sich
der Sender im Fault-Find-Modus
(Mantelfehlersuche) befindet.
18. Spannungswarnung: Zeigt an, dass
der Sender eine potenziell gefährliche
Spannung abgibt.
19. Lautstärkenanzeige
