定位管道和线缆
如欲了解更多有关定位仪和发射机的使用
说明以及详细的定位技术信息，请参考操
作手册。

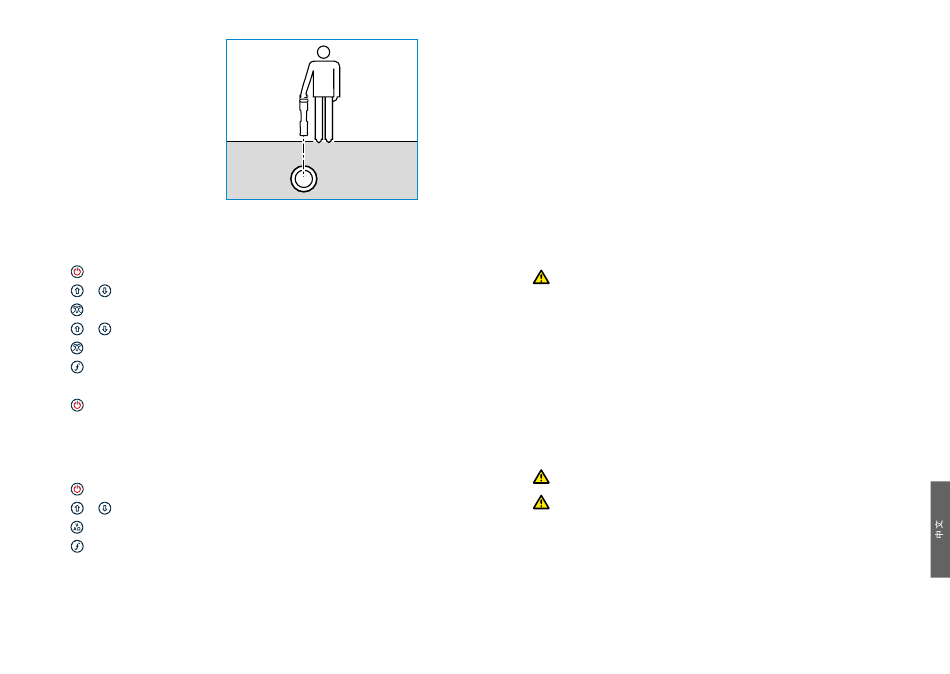

RD7100定位仪主要运用定位仪'叶片'，
使其垂直于被定位的线缆或管道进行工作。
运行自检
建议至少每周或每次使用之前对设备进行一次自检，自检主要检测定位电路的完好性，
因此自检时应远离大型金属物体，例如车辆或强电力信号，这一点尤为重要。若要运行
自检功能，请按照以下步骤操作：
1. 按下 键进入菜单。
2. 使用 或 键滚动至INFO菜单。
3. 按下 键进入INFO菜单。
4. 使用 箭头选择TEST。
或
5. 按下 键选择"YES"。
6. 按下 开始自检。
7. 一旦完成自检，结果（通过或失败）将显示在屏幕上。
8. 使用 键重新启动定位仪。
auto
SideStep ™
通过测量目标线缆或管道的阻抗，发射机可为定位任务提供通用定位频率。如要运行
auto
SideStep ™，请将发射机连接到目标公用设施，然后按照以下步骤操作：
1. 按下 键进入菜单。
2. 使用 或 键滚动至OPTF菜单。
3. 按下 键选择"START"。
4. 按下 键启动检测功能。发射机将自动为所连接的公用设施选择通用频率。
112
有源频率定位
通过发射机直接将有源频率施加于目标管道或线缆，这是追踪埋设管道或线缆最有效的
方法。
一般来说，在大型低阻抗公用设施上最好使用低频，而在较小的高阻抗公用设施上使用
高频。
请务必使用最低功率追踪目标公用设施以尽可能降低追踪错误路线的风险。
发射机可通过以下三种方法发出信号：
直接连接
在直接连接中，您可以使用所配的红色直连导线，将发射机直接连接到您希望探测的管
道或线缆。黑色导线一般通过配备的接地棒与地面连接。
然后，发射机将向线路发出离散信号，您可以利用定位仪追踪到该信号。该方法提供了
单根线路上的最佳信号，可以使用较低的频率，并可在较长的距离上追踪到该频率。
可能具有致命危险
警告！与带电导体直连
分资质的人员操作，并仅使用允许和通电线路连接的相关产品。
感应
将发射机置于地面上探测区域的上方或附近。您可以选择适当的频率。然后，发射机将
把信号随机地引向附近的任何金属导体。在感应模式下，通常建议使用高频，因为这样
较容易引向附近的导体。
发射机夹钳
可以使用选配的信号夹钳，将发射机的信号施加于绝缘带电导线或直径最大8.5英
寸/215毫米的管道，并传输到公用设施。这种发射机信号传输方法对绝缘带电导线十分
有效，且无需断开线缆的电源。
警告！不要将夹钳用于非绝缘的带电导体。
警告！将夹钳用于电源线缆或从电源线缆上移除夹钳之前，应确保夹钳始终与发射
机相连。
无源频率定位
无源频率探测系利用埋设金属导体上已有的信号进行探测。RD7100支持探测三种类型的无源频
率：电力、无线电以及CPS*信号。无需发射机的协助，您就可以探测到这些频率。
*依具体型号而定。
。与带电导体的直接连接应仅由具有充
