Générateurs Tx-1, Tx-5 et Tx-10
1
3
5
6
7
10
15
16
17
11
2
4
9
12 13 14 18
86

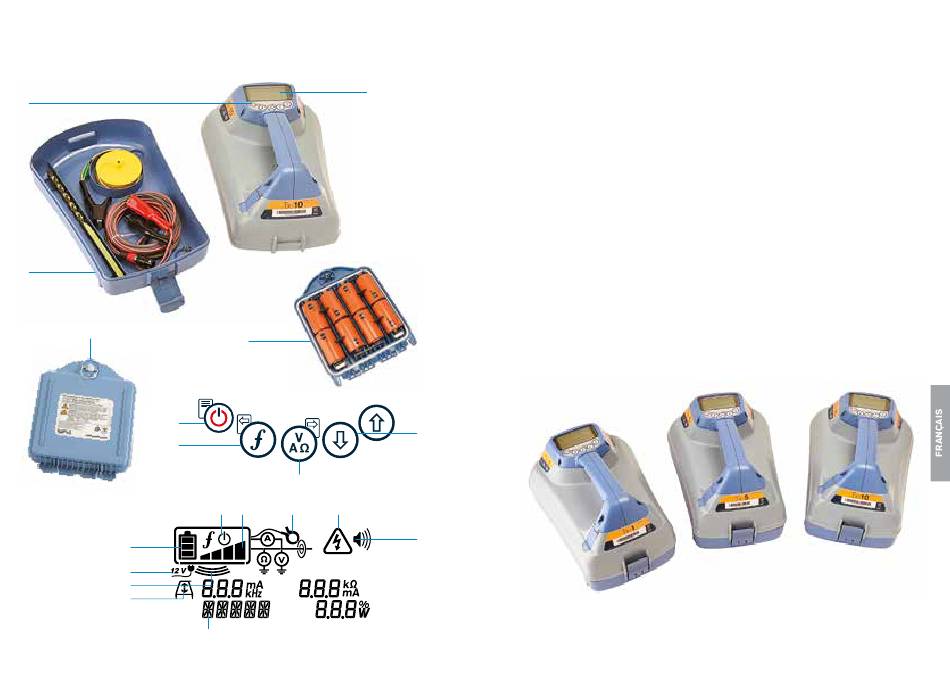

Fonctions du générateur
1. Console.
2. Écran LCD.
3. Bac de rangement des accessoires
amovible.
4. Support de batterie type D.
5. Bloc de batterie lithium-ion en option.
Console du générateur
6. Touche Marche/Arrêt.
7. Touche Fréquence.
8. Flèches haut/bas.
9. Touche Mesure.
8
19
Icônes sur l'écran du
générateur
10. Indicateur de charge des batteries.
11. Relevé du mode de fonctionnement.
12. Icône Veille.
13. Indicateur de niveau de sortie.
14. Icône Pince : indique si une pince
émettrice ou un autre accessoire est
raccordé.
15. Indicateur de connexion de
l'alimentation DC.
16. Indicateur de mode d'induction.
17. Arceau : indique lorsque le générateur
est en mode Recherche de défaut.
18. Indicateur d'alerte de tension : indique
que le générateur produit une tension
potentiellement dangereuse.
19. Indicateur de volume.
