Lokátor RD7100
1
2
4
6
15 13 14 15
16
17
18
19
20
21 22 23 27 24
3
8
7
5
11
9
10
11 12
GPS aktivní, vyhledávání zámku
28
GPS satelitní zámek získán
30
3-5 satelitů v dohledu
31
26 6-8 satelitů v dohledu
29 9-11 satelitů v dohledu
12 nebo více satelitů v dohledu
25
122

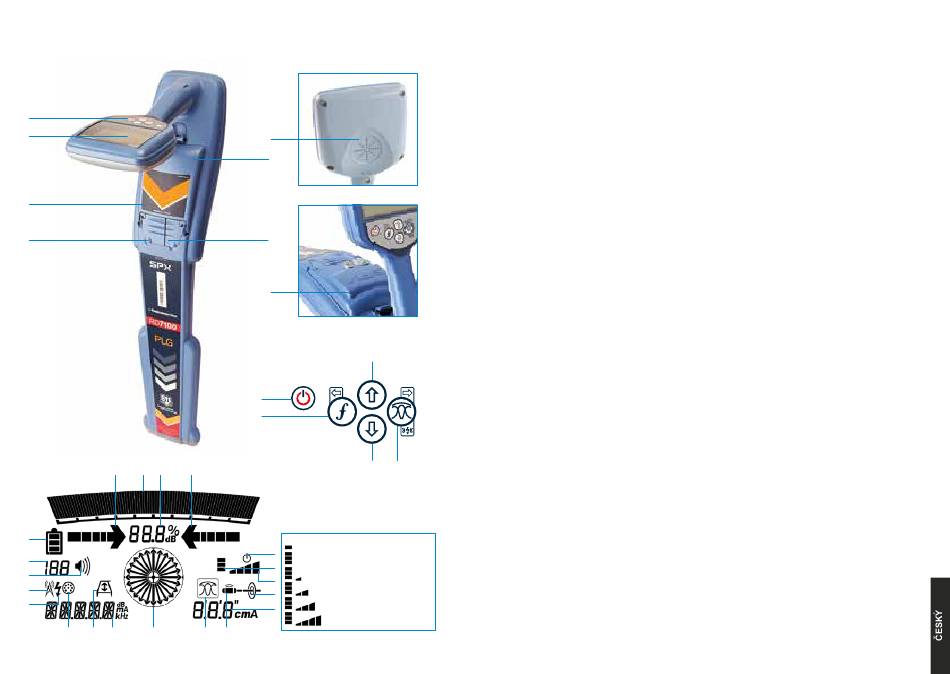

Popis lokátoru
1. Klávesnice.
2. LCD displej s automatickým
podsvícením.
3. Reproduktor.
4. Pouzdro pro baterie.
5. Volitelný Lithium-Ion akumulátor.
6. Konektor příslušenství.
7. Konektor pro sluchátka.
8. USB port (vnitřní prostor pro baterie).
Klávesnice lokátoru
9. Vypínač.
10. Volba frekvence.
11. Šipky nahoru a dolů.
12. Volba režimu.
Ikony na obrazovce
lokátoru
13. Sloupcový graf síly signálu s
označením vrcholu.
14. Údaj síly signálu.
15. Minimum / Maximum proporcionální
navigační šipky.
16. Úroveň baterie.
17. Údaj citlivosti.
18. Hlasitost.
19. Ikona režimu Rádio.
20. Ikona režimu Power.
21. Ikona příslušenství / měření.
22. Ikona A-rámu.
23. Údaje o frekvenci / proudu / menu.
24. Ikony režimu pro trasování:
Udává výběr režimu: Maximum /
Maximum+ / Minimum / Navigační.
25. Ikona sondy: Uvádí, že je zvolen režim
trasování sondy.
26. Ikona vedení: Uvádí, že je zvolen
režim trasování liniového vedení.
27. Kompas: zobrazuje směr
vyhledávaného vedení nebo sondy
vzhledem k lokátoru.
28. Indikátor vysílače v pohotovostním
režimu.
29. Údaj o hloubce.
Lokátory vybavené GPS:
30. Stav GPS.
31. Kvalita signálu GPS.
