Interfaces de communication : Réglage et fonction
Possibilité de sélection
Externe MIN
1)
Externe MANUEL
Verrouillage externe des
2)
touches
Commutation chauffage/refroi-
3)
dissement
Tabl. 38: Fonction de l'entrée de commande DI1 ou DI2
1)
Fonction : Voir le chapitre « Menu de réglage - Pilotage manuel » [} 80].
2)
Fonction : Voir le chapitre « Verrouillage des touches activé » [} 110].
3)
Pour l'activation de la fonction de commutation chauffage/refroidissement sur l'entrée
numérique,
1. l'option « Chauffage et refroidissement » doit être paramétrée dans le menu
« Réglages », « Régler le mode de régulation », « Assistant de réglage » et
2. l'option « Entrée binaire » doit être sélectionnée comme critère de commutation
dans le menu « Réglages », « Régler le mode de régulation », « Commutation
chauffage/refroidissement ».
Comportement avec EXT. OFF pour les pompes doubles
La fonction EXT. OFF a toujours le comportement suivant :
ƒ
EXT. OFF actif : le contact est ouvert, la pompe est arrêtée (arrêt).
ƒ
EXT. OFF inactif : le contact est fermé, la pompe fonctionne en mode de régulation
(marche).
ƒ
Pompe principale : Partenaire de pompe double avec capteur de pression différen-
tielle connecté
ƒ
Pompe partenaire : Partenaire de pompe double sans capteur de pression différen-
tielle connecté
La configuration des entrées de commande pour EXT. OFF propose trois modes ré-
glables qui peuvent influencer le comportement des deux partenaires du système de
pompe double.
« Externe OFF » Pompe double
Mode système
Mode seul
Mode combiné

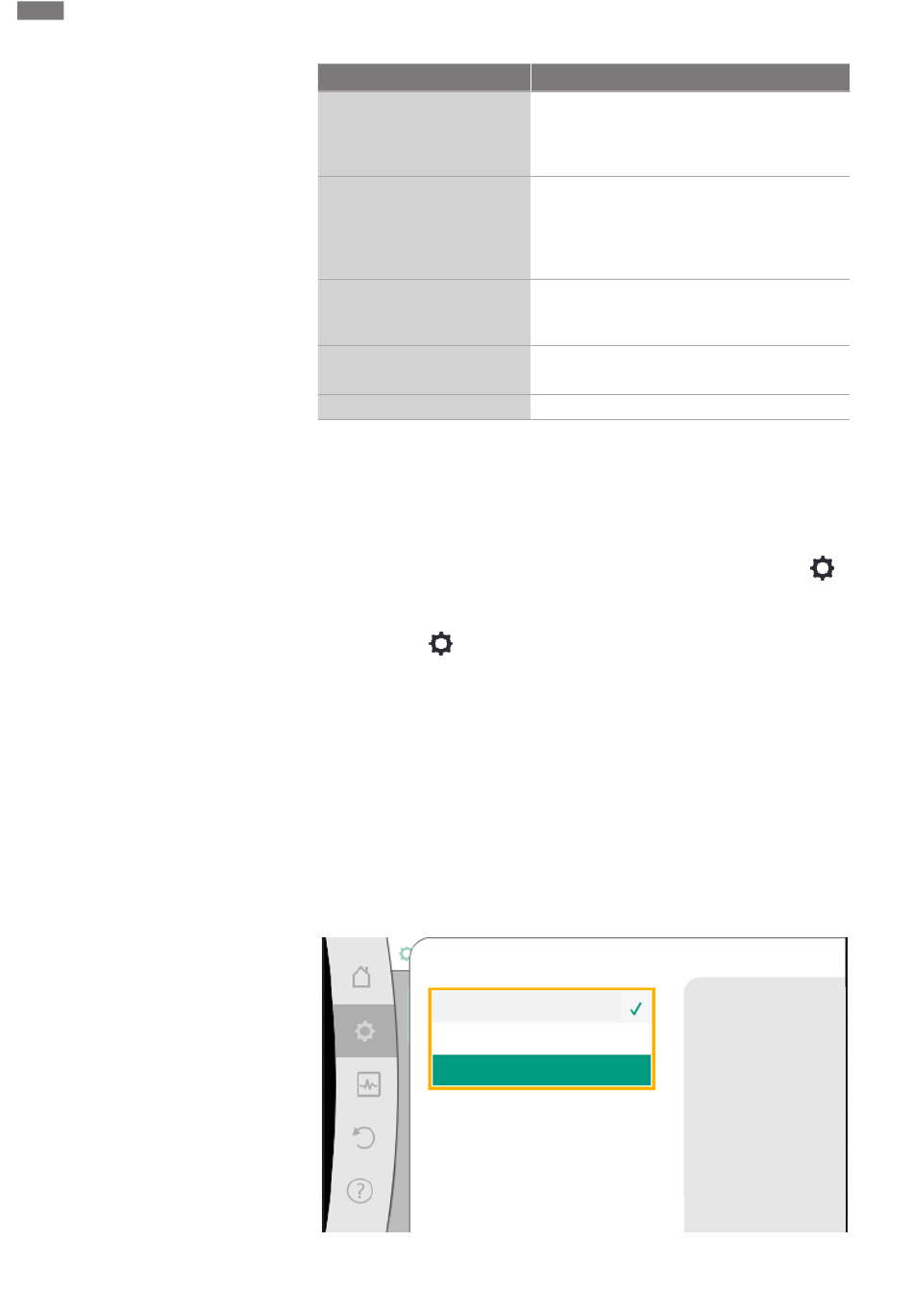

Fig. 65: Modes sélectionnables pour EXT. OFF pour les pompes doubles
Fonction de l'entrée de commande DI1 ou DI2
Contact ouvert : La pompe fonctionne selon le
mode de fonctionnement réglé.
Contact fermé : La pompe fonctionne à la vitesse
de rotation minimale.
Contact ouvert : La pompe fonctionne selon le
mode de fonctionnement réglé
ou le mode fonctionnement demandé par la com-
munication bus.
Contact fermé : La pompe est en mode MANUEL.
Contact ouvert : Verrouillage des touches désacti-
vé.
Contact fermé : Verrouillage des touches activé.
Contact ouvert : « Chauffage » actif.
Contact fermé : « Refroidissement » actif.
L'entrée de commande
de cette tête de pompe
désactive l'ensemble de la
pompe double.
L'entrée de commande
de la pompe partenaire
désactive uniquement la
pompe
partenaire.
