INSTALLATION
La procédure suivante décrit l'installation de l'ensemble de rails de
l'onduleur.
REMARQUE Tout le matériel (vis, écrous de clips, etc.) mentionné dans les étapes 2 à 4
est fourni dans l'ensemble de matériel pour rails.
1.
2.
3.
REMARQUE Ne serrez les vis que lorsque l'onduleur ou l'EBM est installé.
56
EATON Guide d'Installation Powerware
Desserrez les écrous papillon des deux rails et réglez la taille des
rails en fonction de la profondeur de la baie (voir Figure 4).
Support de Fixation Arrière
Arrière
Ecrous Papillon des Rails

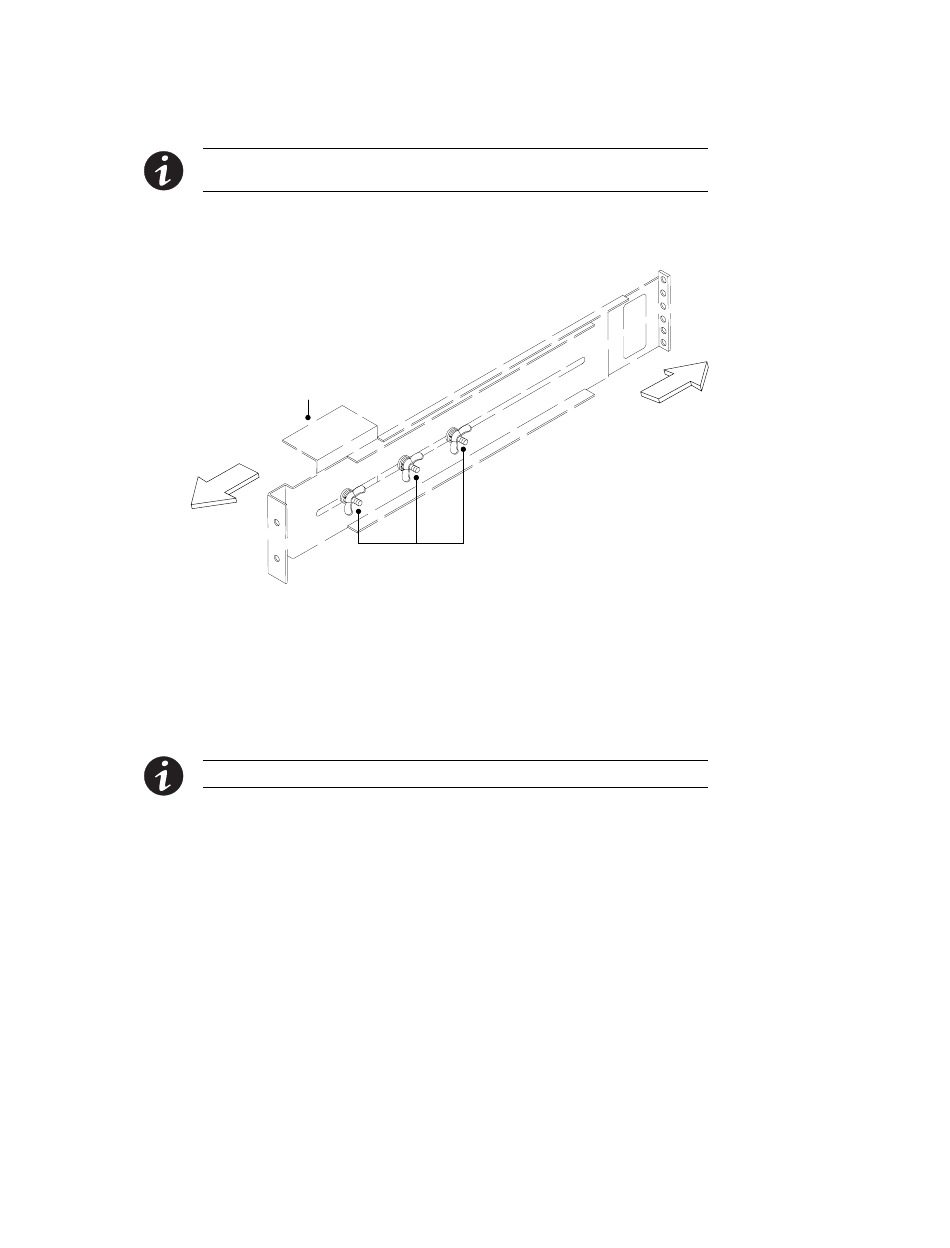

Figure 4. Réglage de la Profondeur des Rails
Déterminez les trous dans le rail permettant de positionner
l'onduleur et toute unité optionnelle éventuelle dans la baie.
Fixez les deux rails à l'avant de la baie à l'aide de vis à tête
cylindrique large. Insérez les vis dans les trous centraux du rail (voir
Figure 5).
®
9125 (9910-P30) Onduleur pour Applications IBM
