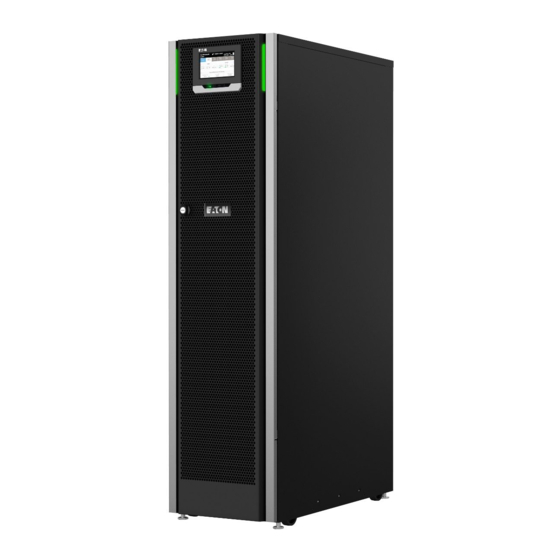

Eaton 93PS Guide D'installation Et De L'utilisateur
  1. Manuels
  2. Marques
  3. Eaton Manuels
  4. Dispositifs d'alimentation non interruptible
  5. 93PS
  6. Guide d'installation et de l'utilisateur
Eaton 93PS Guide D'installation Et De L'utilisateur

Eaton 93PS Guide D'installation Et De L'utilisateur

Masquer les pouces Voir aussi pour 93PS:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Guide d'installation et de
l'utilisateur
UPS Eaton 93PS 8-40 kW
P-164000493

Publicité

Table des Matières
loading

Manuels Connexes pour Eaton 93PS

Sommaire des Matières pour Eaton 93PS

  • Page 1 Guide d'installation et de l'utilisateur UPS Eaton 93PS 8-40 kW P-164000493...
  • Page 2 Le contenu de ce manuel est propriété intellectuelle de l'éditeur et ne peut être reproduit (même partiellement) sans autorisation préalable écrite de la part de la Eaton Corporation. Toutes les mesures ont été prises afin de garantir la précision des informations figurant dans ce manuel, mais ne pouvons en aucun cas être tenus pour responsables de toutes...

  • Page 3: Table Des Matières

    Commutateur de dérivation de maintenance (en option).................30 3.5.2 UPM installé sur site (accessoire)....... 31 Système de batterie..............31 Configurations de base du système..........32 © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 3 (108)
  • Page 4 Connexions d'interface de carte relais industrielle..59 5.5.5 Connexions d'interface Mini-Slot......... 59 5.5.6 Installation des connexions d'interface de signal dans un système parallèle..........60 Systèmes UPS 93PS à câblage parallèle.........60 5.6.1 Aperçu rapide du câblage d'alimentation.....61 5.6.2 Aperçu rapide des signaux de commande....63 5.6.3 Installation du câblage de commande de la...
  • Page 5 UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur 7.1.3 Événements du système..........79 7.1.4 Structure de menu de l'UPS 93PS.......80 Connexion.................83 Instructions de commande du système........84 7.3.1 Démarrage du système UPS en mode double- conversion................84 7.3.2 Démarrage du système UPS en mode dérivation..
  • Page 6 Spécifications environnementales de l'UPS......104 Spécifications de la batterie............ 105 Garantie....................106 10.1 Général................... 106 10.2 Qui contacter en cas de question sous garantie.....107 © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 6 (108)

  • Page 7: Comment Lire Ce Manuel

    à avertir de situations susceptibles d'entraîner des dommages environnementaux ou des blessures. Signe d'avertissement Risque d'explosion et d'incen- général Risque électrique Risque de corrosion Risque de batterie © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 7 (108)

  • Page 8: Symboles D'actions Interdites

    évidence les remarques et nouveaux termes quand • ils sont définis. • Le type écran représente les informations qui apparaissent sur l'écran ou le LCD. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 8 (108)

  • Page 9: Glossaire

    Disjoncteur d'entrée du redresseur Redresseur commandé au silicium STSW Commutateur statique Module d'alimentation sans coupure Alimentation sans coupure VMMS Système de gestion du module variable © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 9 (108)

  • Page 10: Instructions Pour La Sécurité

    DANGER Les opérations à l'intérieur de l'UPS doivent être réalisées par un ingénieur agréé du service client d'Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton. Aucune partie de l'UPS ne peut être entretenue par l'utilisateur.
  • Page 11 Mettez les batteries au rebut selon vos impératifs de mise au rebut locaux. Ne jetez pas les batteries dans un feu, Exposées à des flammes, les batteries peuvent exploser. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 11 (108)

  • Page 12: Public Visé

    Directive CEM 2014/30/UE Les déclarations de conformité avec les normes harmonisées de l'UPS et les directives EN 62040-1 (Sécurité) et EN 62040-2 (CEM) sont accessible à www.eaton.eu ou auprès du bureau ou partenaire agréé Eaton le plus l'adresse proche. ©...

  • Page 13: Précautions Utilisateur

    Un mélange de gaz explosif peut être créé si la teneur en hydrogène dépasse 4 % en volume dans l'air. Assurez-vous du débit d'air nécessaire pour la ventilation de l'emplacement de l'UPS. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 13 (108)

  • Page 14: Symboles De L'ups Et Des Accessoires

    Bureaux et numéros de téléphone régionaux • Une question à propos des informations contenues dans ce manuel • Une question à laquelle ce manuel ne répond pas © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 14 (108)
  • Page 15 Note: Pour en savoir plus sur l'espace d'installation et la sécurité d'exploitation et de travail, voir la norme IEC 62485-2: Exigences de sécurité pour les batteries d'accumulateurs et les installations de batteries. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 15 (108)

  • Page 16: Présentation De L'ups Eaton

    UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur Présentation de l'UPS Eaton Figure 1. Châssis de modèle C d'UPS 93PS 20 kW, châssis standard d'UPS 93PS 20 kW et châssis d'UPS 93PS 40 kW d'Eaton Le système d'alimentation sans interruptions (UPS) Eaton ®...
  • Page 17 UPM afin d'obtenir des valeurs nominales de 8 kW, 10 kW, 15 kW, 20 kW, 30 kW ou 40 kW. Le modèle 93PS est aussi disponible dans sa version C qui comprend la partie électrique du châssis de l'UPS 93PS 20 kW mais sans le compartiment de batteries.

  • Page 18: Examen De L'intérieur Du Système Ups

    UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur Examen de l'intérieur du système UPS Figure 2. Examen de l'intérieur des châssis de modèle C et standard d'UPS Eaton 93PS 20 kW Figure 3. Examen de l'intérieur du châssis Eaton 93PS 40 kW Panneau de commande Commutateur d'entrée...

  • Page 19: Modes De Fonctionnement De L'ups

    Le système peut également être équipé d'un commutateur de dérivation de maintenance interne de l'UPS en tant qu'option installée en usine. Le châssis d'UPS 93PS 20 kW inclut un UPM et des batteries internes. Il peut inclure une dérivation statique de valeur nominale 20 kW ou 40 kW. Le châssis du modèle C d'UPS 93PS 20 kW contient uniquement la partie électrique de...

  • Page 20: Modes De Fonctionnement Normal

    3.2.1.1 Mode double-conversion La figure illustre le chemin de l'alimentation électrique dans le système UPS, lorsque celui-ci fonctionne en mode double-conversion. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 20 (108)
  • Page 21 à convertisseur multi-niveaux avec dispositifs IGBT et une modulation d'impulsions en durée (PWM) afin de produire une sortie CA régulée et filtrée. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 21 (108)

  • Page 22: Mode Système D'économie D'énergie

    Mode système d'économie d'énergie La figure illustre le chemin de l'alimentation électrique dans le système UPS lorsqu'il fonctionne en mode Système d'économie d'énergie (ESS). © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 22 (108)
  • Page 23 © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 23 (108)

  • Page 24: Stockage D'énergie Et Mode Batterie

    La figure illustre le chemin de l'alimentation électrique dans le système UPS en mode batterie. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 24 (108)
  • Page 25 à se décharger jusqu'à atteindre un niveau de tension CC auquel la sortie de l'inverseur ne peut © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493...

  • Page 26: Mode Dérivation

    (ex. panne interne d'UPS), l'UPS reste en mode dérivation. La figure illustre le chemin de l'alimentation électrique dans le système UPS en mode dérivation. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 26 (108)
  • Page 27 à fonctionnement continu qui est utilisé chaque fois que l'inverseur n'est pas en mesure de supporter la charge appliquée. Le commutateur statique est câblé en série avec la protection anti-retour. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 27 (108)

  • Page 28: Fonctionnalités De L'ups

    La technologie Eaton Powerware Hot Sync est un algorithme qui élimine le point de défaillance unique d'un système parallèle et améliore donc la fiabilité du système. La technologie Hot Sync est intégrée à tous les UPS Eaton 93PS et est utilisée à la fois dans les systèmes parallèles internes à plusieurs modules et dans les systèmes parallèles externes.

  • Page 29: Conditionneur D'alimentation

    , sauf sous les conditions suivantes. En mode convertisseur de fréquence, l'UPS présente les fonctionnalités et limitations suivantes : Fonctionnement identique au mode double-conversion mais sans dérivation possible. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 29 (108)

  • Page 30: Module Sync Control

    ® Sync Control maintient en synchronisation les sorties de charge critique de deux systèmes UPS séparés. L'usage du module Eaton Fixed Master Sync Control assure un transfert ininterrompu de la charge d'un bus de charge vers un autre grâce à des commutateurs de transfert semi- conducteurs à...

  • Page 31: Upm Installé Sur Site (Accessoire)

    3.5.2 UPM installé sur site (accessoire) Avec un châssis d'UPS 93PS 40 kW doté d'un seul UPM installé, un UPM installé sur site (FI-UPM) peut être placé dans l'armoire à tout moment à l'avenir, si un changement de puissance s'impose. Le système UPS évolue ainsi avec la croissance des activités, réduisant l'investissement initial requis pour le...

  • Page 32: Configurations De Base Du Système

    Oui (séparé)/Non 93PS-10(40)-20 1*10 Oui/Non 93PS-10+10(40)-40 10+10 Oui (séparé)/Non 93PS-15(40)-20 1*15 Oui/Non 93PS-15+15(40)-40 15+15 Oui (séparé)/Non 93PS-20(40)-20 1*20 Oui/Non 93PS-20+20(40)-40 20+20 Oui (séparé)/Non © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 32 (108)
  • Page 33 Oui (commun)/Non *S'applique aussi au modèle C 93PS 8–20 kW. Pour un châssis d'UPS 93PS 40 kW, un châssis d'UPS unique peut accueillir un maximum de 2 UPM pour une puissance nominale maximum de 40 kW. En outre, vous pouvez connecter jusqu'à 4 châssis d'UPM en parallèle afin de créer des systèmes plus grands.

  • Page 34: Plan D'installation Et Déballage De L'ups

    Note: La mise en service et la vérification du bon fonctionnement devront être exécutées par un ingénieur du service clientèle d'Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton ; autrement, les conditions générales de la garantie énoncées dans la Garantie (voir Chapitre ) sont annulées.

  • Page 35: Liste De Contrôle De L'installation

    (OPTION) Les accessoires sont montés sur leur site d'installation et leurs câblages sont raccordés à l'intérieur de l'armoire de l'UPS La mise en service et la vérification d'un bon fonctionnement sont exécu- tées par un ingénieur du service clientèle Eaton © Eaton Corporation plc 2016. Tous droits réservés.

  • Page 36: Préparations Du Site

    Le non-respect de ces recommandations peut annuler la garantie. PRÉCAUTION N'empilez rien au sommet de l'armoire d'UPS 93PS. N'empilez pas l'armoire d'UPS 93PS modèle C sur d'autres armoires similaires. Si elle est installée sur une étagère, utilisez les supports adaptés pour éviter que l'UPS ne bascule ou ne chute.
  • Page 37 150 mm 250 mm Depuis le côté de l'armoire 0 mm 0 mm *S'applique aussi au châssis de modèle C 93PS 20 kW. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 37 (108)
  • Page 38 La température de l'air froid qui pénètre dans l'UPS ne doit pas dépasser +40 °C. Évitez les températures ambiantes élevées et l'humidité. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 38 (108)
  • Page 39 UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur Pour les exigences de ventilation, voir la chaleur rejetée du modèle 93PS dans le tableau Tableau 7: Exigences de climatisation ou de ventilation pendant le fonctionnement à plei- ne charge Chaleur rejetée...

  • Page 40: Préparations Du Câblage D'alimentation Du Système Ups

    UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur Figure 9. Les dimensions du châssis de modèle C d'UPS 93PS 20 kW, du châssis d'UPS 93PS 20 kW et du châssis d'UPS 93PS 40 kW, respectivement. 4.3.2 Préparations du câblage d'alimentation du système UPS Note: Pour l'installation d'une dérivation de maintenance, l'un des suivants est...
  • Page 41 , fil torsadé avec férule : 10 mm Châssis 40 kW : fil plein : 70 mm , fil torsadé avec férule : 50 mm * Minimum recommandé © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 41 (108)
  • Page 42 (P-122000199) NZMN2-A160 259092 444-480 V 37-40 NOTE : La longueur de chaîne maximum pour le modèle C 93PS est de 36 blocs, 216 cellules (432 V) © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493...
  • Page 43 Nº article NZM1-XAHIVL24AC/DC 259792 (P-152001062) Note: Dans le modèle d'UPS 93PS, les disjoncteurs internes et externes fonctionnent en coopération les uns avec les autres. Tableau 10: Courants nominaux et maximum pour l'alimentation et la tension nominales Entrée de redres- Sortie/dérivation...
  • Page 44 Le courant maximum de batterie est calculé pour une charge nominale et une ten- sion de cellule de 1,67 V pour la longueur de chaîne de 32 blocs par défaut. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493...
  • Page 45 UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur Figure 10. Bornes de câble d'alimentation dans le châssis 93PS 20 kW Figure 11. Bornes de câble d'alimentation dans le châssis 93PS 40 kW © Eaton Corporation plc 2016. Tous droits réservés.
  • Page 46 La capacité de déséquilibre entre phases en sortie de l'UPS est uniquement limitée par les valeurs de courant par phase à pleine charge pour la sortie CA © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493...

  • Page 47: Déballage Et Déchargement De L'ups

    équipement de manutention pour déplacer l'armoire vers le site d'installation. Introduisez les fourches du chariot élévateur entre les cales situées dans le bas de l'unité. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 47 (108)
  • Page 48 © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 48 (108)
  • Page 49 Une fois les supports d'expédition retirés et les pieds de réglage rentrés, n'utilisez pas de chariot élévateur pour déplacer l'unité tant qu'elle se trouve © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 49 (108)
  • Page 50 Pour un UPS 93PS 8-20 kW, fixez à nouveau les supports d'expédition sur l'armoire de l'UPS pour assurer un surcroît de soutien.

  • Page 51: Installation Du Système Ups

    L'inspection de l'installation et la mise en service initiale de l'UPS ainsi que l'installation d'une armoire de batteries supplémentaire doivent être effectuées par un ingénieur agréé du service client d'Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton.
  • Page 52 Guide d'installation et de l'utilisateur Figure 12. Emplacements de connecteurs et plaque de presse-étoupe pour les châssis de modèle C et standard d'UPS 93PS 20kW Figure 13. Emplacements de connecteurs et plaque de presse-étoupe pour les châssis d'UPS 93PS 40 kW Connecteurs Plaque de presse-étoupe...
  • Page 53 Connectez les câbles de communication à leurs bornes et périphériques respectifs. Pour en savoir plus, voir les figures et les sections © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 53 (108)

  • Page 54: Installation Du Système De Batteries

    à exécuter la connexion de ces batteries. Note: Le modèle C d'UPS 93PS ne dispose pas de batteries internes. Dans le modèle C, le disjoncteur de batterie interne CB1 sert à débrancher les batteries externes du module d'alimentation de l'UPS.

  • Page 55: Câblage D'excitation De Batterie

    5.2.1 Câblage d'excitation de batterie Les unités UPS 93PS 8-40 kW sont toujours équipées d'un disjoncteur de batteries internes qui affecte uniquement les batteries internes de l'UPS. Le disjoncteur des batteries externes est un élément crucial de l'armoire ou de la baie de batteries externes et doit y être placé.

  • Page 56: Installation De L'armoire De Batteries Externes De L'ups Et Du Câblage D'alimentation De Batterie

    Installation de l'armoire de batteries externes de l'UPS et du câblage d'alimentation de batterie Pour la gamme de produits 93PS, il existe deux armoires de batteries différentes : EBC-S et EBC-L. Les UPS 93PS 8-40 kW utilisent 32 blocs de batterie par chaîne. PRÉCAUTION Si vous branchez le modèle C d'UPS 93PS à...

  • Page 57: Installation Des Connexions D'interface

    Installation des connexions d'interface L'UPS 93PS contient un total de 5 connecteurs d'entrée de signal pour les opérateurs, qui peuvent être utilisés pour les commandes à distance de l'UPS. Le connecteur d'interface utilisateur TB1 peut être utilisé dans ce but. Chaque entrée est une entrée de contact de relais sec et requiert une signalisation à...

  • Page 58: Installation De L'interface De Signaux D'entrée Client

    La connexion requiert uniquement l'acheminement des câbles depuis l'armoire jusqu'à la borne TB20 (et TB21). Pour l'UPS 93PS 8-20 kW, le connecteur pour le signal de contrôle du disjoncteur de batterie et celui du signal de déclenchement du disjoncteur de batterie se trouvent sur la gauche du câblage...

  • Page 59: Connexions D'interface De Carte Relais Industrielle

    Si ce n'est déjà fait, installez les branchements LAN. Ouvrez la porte avant de l'UPS. Pour retirer la plaque de couvercle Mini-Slot, retirez les 2 vis fixant la plaque. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 59 (108)

  • Page 60: Installation Des Connexions D'interface De Signal Dans Un Système Parallèle

    également le signal EPO. Systèmes UPS 93PS à câblage parallèle Les sorties de plusieurs systèmes UPS 93PS peuvent être connectées en parallèle. Jusqu'à 4 unités peuvent mises en parallèle. La puissance nominale de dérivation statique de l'UPS doit être identique sur toutes les unités mises en parallèle.

  • Page 61: Aperçu Rapide Du Câblage D'alimentation

    MOB est ouvert. La figure illustre les principes des systèmes UPS en parallèle, y compris les MOB et sorties des UPS. Contournement de MOB © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 61 (108)
  • Page 62 Toute différence dans la longueur des câbles entraîne une capacité moindre et un fonctionnement incorrect du système UPS lorsqu'il est en mode dérivation. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 62 (108)

  • Page 63: Aperçu Rapide Des Signaux De Commande

    Les borniers TB6, TB7 et TB8 sont destinés aux signaux de commande en parallèle externes (voir les figures Les composants Phoenix Contact FRONT-MSTB 2,5/2-STF-5,08 et 2,6/4- SFT-5,08 sont utilisés pour les raccordements de câbles. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 63 (108)
  • Page 64 Note: Ce schéma concerne le câblage de la dérivation répartie. Ce n'est pas un plan de disposition au sol. Les UPS peuvent être placés dans n'importe quel ordre physique. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 64 (108)
  • Page 65 CAN externes entre les armoires de l'UPS nécessitent un câble blindé à paire torsadée. Utilisez des câbles à paire torsadée entre les UPS et © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493...

  • Page 66: Préparation Du Câblage De L'interface Du Système Ups

    être connecté entre les broches 1 et 2 sur le connecteur EPO. • Le câblage de l'EPO distant doit être d'un minimum de 0,75 mm et au maximum de 2,5 mm © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 66 (108)
  • Page 67 30 V CA (RMS) et de 30 V • Le câblage de relais d'alarme doit être de 0,75 mm minimum. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 67 (108)

  • Page 68: Interfaces De Communication

    Entrées de signal Port de service RS-232 Voir les figures pour l'emplacement des interfaces de communication dans l'UPS 93PS 8–40 kW. Les pièces numérotées sont expliquées après les figures. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003...

  • Page 69: Cartes Mini-Slot

    USB2, dispositif USB (connexion à TB5, sortie de relais l'ordinateur) Cartes Mini-Slot L'UPS Eaton 93PS est équipé de 2 baies de communication Mini-Slot. Pour 5.5.5 installer une carte Mini-Slot, suivez les instructions de la section L'UPS est compatible avec les cartes Mini-Slot suivantes : •...
  • Page 70 Figure 25. Carte de passerelle PX • Carte relais industriels-MS La carte relais industriels Mini-Slot offre une méthode de connexion du 93PS aux systèmes de contrôle industriels et électriques. Elle permet également d'utiliser un vaste choix d'applications de commande en prenant en charge jusqu'à...

  • Page 71: Intelligent Power Software

    Intelligent Power Protector (IPP) est un agent d'arrêt avec des capacités basiques de contrôle et d'alarme. Il assure l'arrêt automatique et fluide des ordinateurs et machines virtuelles ou serveurs alimentés par l'UPS Eaton lors d'une coupure d'alimentation qui dure plus longtemps que l'autonomie ©...

  • Page 72: Contrôle D'entrée De Signal

    5 A. Configuration de relais Le 93PS offre une sortie de relais native. En outre, chacune des 2 Mini-Slots peut recevoir une carte relais incluant 5 relais. Les instructions suivantes vous guident au fil de la configuration de relais.
  • Page 73 Vous pouvez définir 8 événements différents pour le relais natif. Si l'un des événements définis se produit, le relais est activé. • Mini-Slot 1 • Mini-Slot 2 © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 73 (108)
  • Page 74 Vous pouvez aussi configurer les relais avec un événement de votre choix. 10. Vous pouvez tester les relais en sélectionnant l'une des options en mode test (voir figure © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 74 (108)
  • Page 75 Connexions de bornes K1 à K5 pour maxi. 12 mm (½”) contacts de relais à équipement de contrôle d'opérateur Connecteur d'entrée de signal avec alimentation électrique © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 75 (108)

  • Page 76: Instructions Pour Le Fonctionnement De L'ups

    Le panneau de commande, situé sur la porte avant de l'UPS, inclut un écran tactile couleur. Il permet d'afficher l'état du système UPS et de contrôler son fonctionnement. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 76 (108)

  • Page 77: Voyants D'état

    Voyant État Description Symbole vert pour un Allumé L'UPS fonctionne normalement et alimente la char- fonctionnement normal ge critique. Éteint L'UPS est arrêté. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 77 (108)
  • Page 78 Étant donné que le mode batterie est un état normal de l'UPS, le symbole vert est également allumé sous l'affichage. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 78 (108)

  • Page 79: Événements Du Système

    événements actifs. Certaines notifications et alarmes peuvent être accompagnées d'un signal sonore. Pour arrêter l'alarme sonore, appuyez une fois sur n'importe quel bouton. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 79 (108)

  • Page 80: Structure De Menu De L'ups 93Ps

    UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur 7.1.4 Structure de menu de l'UPS 93PS Le tableau ci-dessous indique la structure du menu de l'UPS 93PS. Tableau 14: Structure de menu de l'UPS 93PS Menu principal Sous-menu Fonctionnalités Accueil Aperçu rapide du fonctionnement de l'UPS, y com-...
  • Page 81 • Activer • Désactiv • Configurer Autoriser Alerte Majeur Eff. Statut ABM : • Activer • Désactiv • Configurer Eff. Alarmes Effacer Enregistrement © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 81 (108)
  • Page 82 Informations concernant le modèle d'UPS, y compris le numéro de pièce et le numéro de série. À propos de Informations concernant la version. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 82 (108)

  • Page 83: Connexion

    Pour modifier les paramètres utilisateur, le mot de passe de niveau 2 doit être 7.1.4.1 saisi. Pour les mots de passe par défaut, voir la section © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 83 (108)

  • Page 84: Instructions De Commande Du Système

    à la charge critique en mode double-conversion. Il faut environ 20 secondes pour que le système UPS passe en mode double- conversion. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 84 (108)

  • Page 85: Démarrage Du Système Ups En Mode Dérivation

    Sur l'écran Accueil, sélectionnez Commandes. L'écran Commandes du système apparaît. Dans l'écran des commandes du système, appuyez sur le bouton Commuter sur bypass. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 85 (108)

  • Page 86: Passage Du Mode Dérivation Au Mode Double-Conversion

    Passage du mode double-conversion au mode ESS Note: Notez que les commandes du mode ESS s'affichent uniquement si elles ont été activées en usine ou par un ingénieur du service clientèle Eaton agréé. Pour transférer la charge critique vers le mode ESS : Sur l'écran Accueil, sélectionnez Commandes.

  • Page 87: Passage Du Mode Ess Au Mode Double-Conversion

    Passage du mode ESS au mode double-conversion Note: Notez que les commandes du mode ESS s'affichent uniquement si elles ont été activées en usine ou par un ingénieur du service clientèle Eaton agréé. Pour transférer la charge critique en mode double-conversion : Sur l'écran Accueil, sélectionnez Commandes.

  • Page 88: Instructions De Commande De L'ups

    Dans l'écran des commandes de l'UPS, le système affiche l'état ARRÊT. 10. Dans l'écran des commandes de l'UPS, appuyez sur le bouton se connecter. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 88 (108)

  • Page 89: Arrêt D'un Ups Individuel

    Sur l'écran Accueil, sélectionnez Commandes. L'écran Commandes du système apparaît. Sur l'écran des commandes du système, appuyez sur commandes ASI. Appuyez sur le bouton Démarrer / Arrêter. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 89 (108)

  • Page 90: Instructions De Commande De L'upm

    En pratique, cela signifie qu'il est impossible d'arrêter un UPM si cela risque de provoquer un état de surcharge dans les autres UPM ou UPS du système. Pour arrêter un seul UPM : © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 90 (108)

  • Page 91: Utilisation Du Commutateur D'arrêt D'urgence À Distance

    Utilisez cette fonction uniquement en cas d'urgence. Note: Les instructions suivantes concernent le commutateur EPO fourni par Eaton Corporation. Si vous employez un commutateur EPO fourni par le client, son activation peut être différente. Pour les instructions d'utilisation, voir la documentation accompagnant le commutateur.

  • Page 92: Passage De L'ups Du Mode Double-Conversion Au Mode Dérivation De Maintenance

    Réalisez la procédure de DÉSACTIVATION DE LA CHARGE (voir la 7.3.7 section Faites passer le MBS de la position Test à la position de dérivation. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 92 (108)

  • Page 93: Passage De L'ups Du Mode Dérivation De Maintenance Au Mode Double-Conversion

    Passage de l'UPS du mode dérivation de maintenance au mode double-conversion Pour ramener l'UPS en mode double-conversion : Suivez la position de démarrage normal : © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 93 (108)
  • Page 94 Faites passer le MBS de la position Test à la position UPS. Passez du mode dérivation au mode double-conversion selon les 7.3.4 instructions en section L'UPS fonctionne maintenant en mode double-conversion. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 94 (108)
  • Page 95 Guide d'installation et de l'utilisateur Figure 36. Mode double-conversion Entrée de dérivation statique 1 Commutateur de dérivation pour la maintenance (MBS) Entrée de redresseur Sortie © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 95 (108)

  • Page 96: Maintenance De L'ups

    électrique de toute armoire, quelle qu'elle soit, du système UPS. AVERTISSEMENT Toutes les opérations de maintenance et d'entretien doivent être exécutées uniquement par le personnel qualifié et autorisé par Eaton. PRÉCAUTION Une étiquette d'avertissement additionnelle, illustrée en figure , doit être...

  • Page 97: Exécution De La Maintenance Préventive

    Le système UPS nécessite très peu de maintenance préventive. Le système doit cependant être régulièrement inspecté afin de vérifier que les unités fonctionnent correctement et que les batteries sont en bon état. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 97 (108)

  • Page 98: Maintenance Quotidienne

    Eaton. Seules les actions décrites aux sections 8.2.1 8.2.2 peuvent être effectuées par l'utilisateur. Voir le manuel d'entretien de l'UPS Eaton 93PS 8–40 kW pour plus d'informations. 8.2.1 Maintenance quotidienne Procédez chaque jour aux étapes suivantes : Inspectez l'environnement du système UPS.

  • Page 99: Maintenance Annuelle

    Les symboles suivants indiquent un produit requérant une manutention spéciale : © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 99 (108)
  • Page 100 Observez l'ensemble de la réglementation locale applicable pour le stockage, la manipulation et la mise au rebut des batteries et des composants de batteries. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 100 (108)

  • Page 101: Formation À La Maintenance

    Guide d'installation et de l'utilisateur Formation à la maintenance Pour de plus amples informations concernant la formation et les services, contactez un représentant Eaton. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 101 (108)

  • Page 102: Données Techniques

    UPS Eaton 93PS 8-40 kW Guide d'installation et de l'utilisateur Données techniques Pour les spécifications techniques complètes, contactez un représentant Eaton. Suite aux programmes d'amélioration constante des produits, les spécifications sont sujettes à modification sans avis préalable. Directives et normes Sécurité...

  • Page 103: Sortie Du Système Ups

    111 – 125 % de puissance nominale pen- dant 60 s 126 – 150 % de puissance nominale pen- dant 10 s > 150% de puissance nominale pendant 300 ms © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 103 (108)

  • Page 104: Spécifications Environnementales De L'ups

    La température maximum recommandée de fonctionnement et de stockage avec des batteries VRLA est de 25 °C. © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 104 (108)

  • Page 105: Spécifications De La Batterie

    25 A pour un UPM 20 kW et de 18 A pour un UPM 15 kW Option de démarrage de batterie © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 105 (108)

  • Page 106: Garantie

    La garantie est valide uniquement si l'inspection de l'installation et la mise en service initiale de l'unité UPS sont effectuées par un ingénieur en maintenance agréé par Eaton ou par un autre personnel d'entretien qualifié agréé par Eaton. L'entretien et la maintenance de l'UPS doivent aussi être réalisés uniquement par un ingénieur agréé...

  • Page 107: Qui Contacter En Cas De Question Sous Garantie

    Numéro et date de bon de commande • Date d'installation • Numéro de série et numéro de pièce de l'unité (informations sur l'étiquette de l'unité) © Eaton Corporation plc 2016. Tous droits réservés. Révision : 003 ID Document : P-164000493 107 (108)
  • Page 108 Eaton Power Quality Oy Koskelontie 13 FI-02920 Espoo, Finlande www.eaton.eu...

Table des Matières
