Installation et raccordement
3.

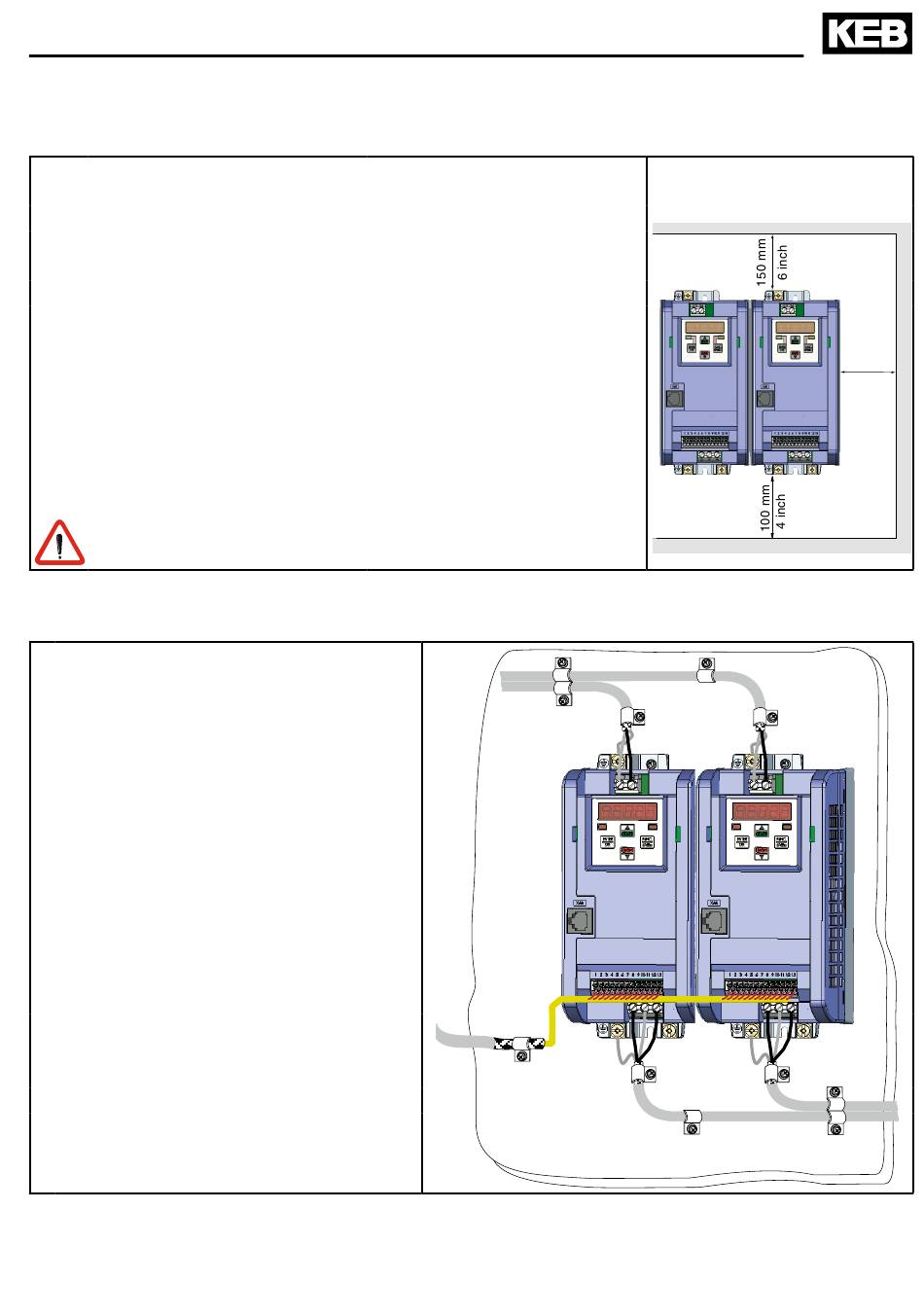

Installation et raccordement
3.1
Installation dans l'armoire
Protection IP (EN 60529)
Température de fonctionnement
Température ambiante
Température max. du radiateur
Classe climatique (EN 60721-3-3)
Environnement (IEC 664-1)
Vibration/Choc selon
L'équipement Flat-Rear (Arrière plat) (en préparation) exige la prise
en compte de mesures de refroidissement par le constructeur. Au
mieux celle ci peut ne pas être appliquée dans le cas (p.e. applica-
tions cycliques avec des temps d'arrêt) où la perte totale ne dépasse
pas celle indiquée dans les conditions nominales.
Le COMBIVERT doit être protégé des gaz toxiques, des
aérosols et des poussières conductrices !
3.2
Installation en conformité CEM
• Observer toujours une large surface
de contact des deux côtés pour le blin-
dage des câbles moteur et des câbles
de commande.
• La distance entre les câbles de
commande et les câbles électrique
doit être d'au-moins 10...20 cm
(4...8 pouces).
• Séparer les câbles puissance et
moteur.
• Si cela est impossible, croiser les
câbles à angle droit.
• Installer les câbles aussi près que pos-
sible de la plaque de fond- idéalement
dans un passage de câble en métal.
• Mounter le COMBIVERT sur une
plaque de fond bien conductrice. Enle-
ver la peinture auparavant.
Vous pouvez trouver des instructions sup-
plémentaires sur le câblage en conformité
CEM par Internet sur le site KEB.
-10...40 °C (14...104 °F)
-25...70 °C (-13...158 °F)
90 °C (194 °F)
Degré de pollution 2
German. Lloyd; EN 50155
Installation position et
IP20
distances mini.
3K3
30 mm
1 inch
