Installation et raccordement
3.3
Connexion du Circuit de Puissance
3.3.1
Instructions de câblage
3.3.2
Connexion réseau

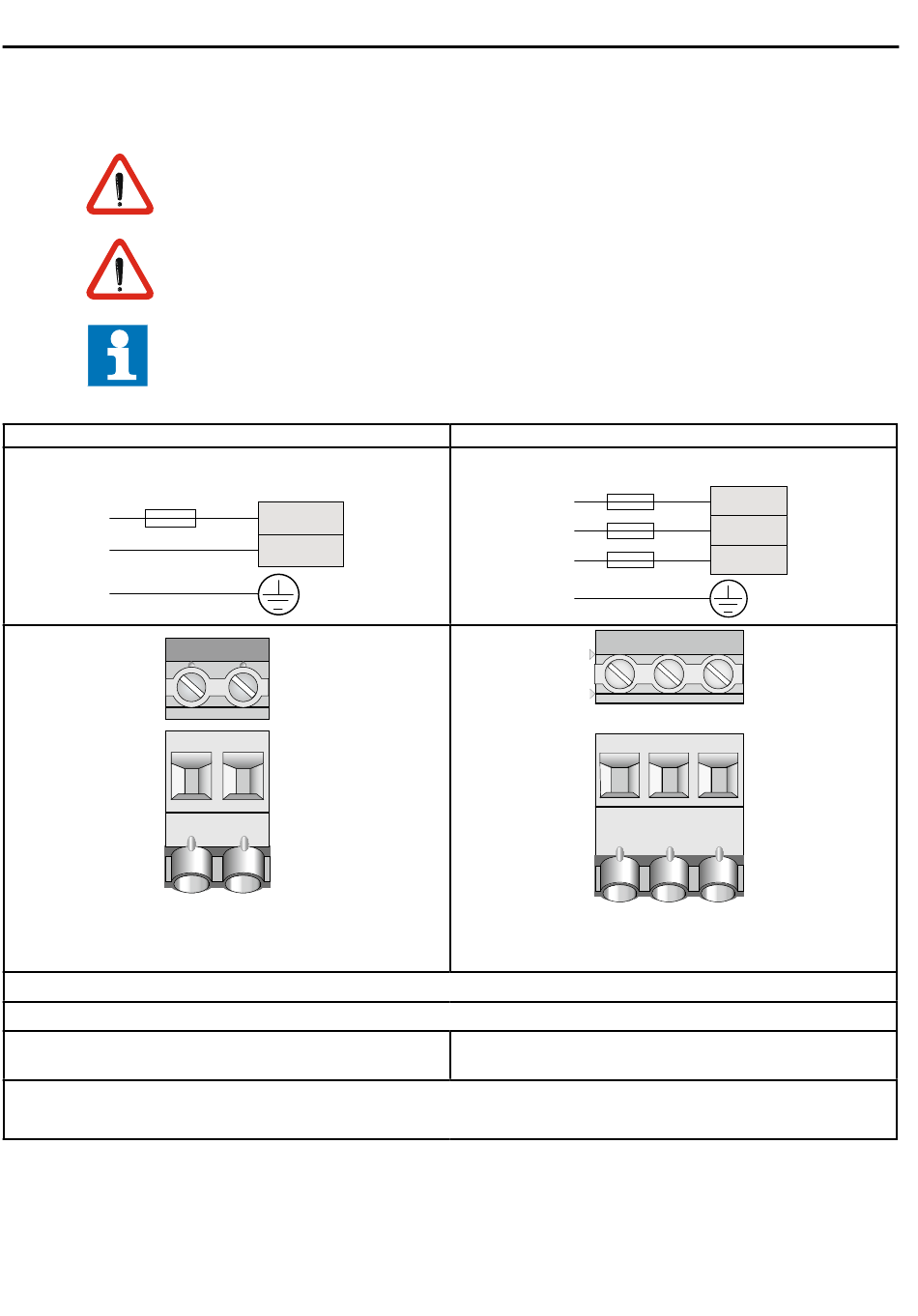

Connexion réseau classe 230 V monophasé
L1
N
PE
Bornier X1A
Tension réseau 1 AC 180...264 V ±0 %
Appareil monophasé RCD de Type A ou de
F - 12
Observez absolument la tension d'alimentation du KEB COMBIVERT. Un
appareil en 230 V sera immédiatement détruit sur une alimentation en 400 V.
Ne jamais inverser les câbles d'alimentation et les câbles moteur.
Quelques pays demandent que la borne-PE soit directement reliée sur la
boite à bornes (et non sur la plaque de fond).
X1A
L1
W
N
N
L1
N
L1
Protection (voir „Données Techniques") ou disjoncteur
Type B
Section câbles 1,5...4 mm² (AWG 16-11)
Couple de serrage 0,6 Nm (5 lb inch)
Connexion réseau classe 400 V triphasé
L1
L2
L3
PE
Tension réseau 3 AC 305...528 V ±0 %
Protection
Variateur 3-phase RCMA avec isolement ou
X1A
L1
L2
L3
L1
L2
L3
L1
L2
L3
Bornier X1A
RCD Type B
