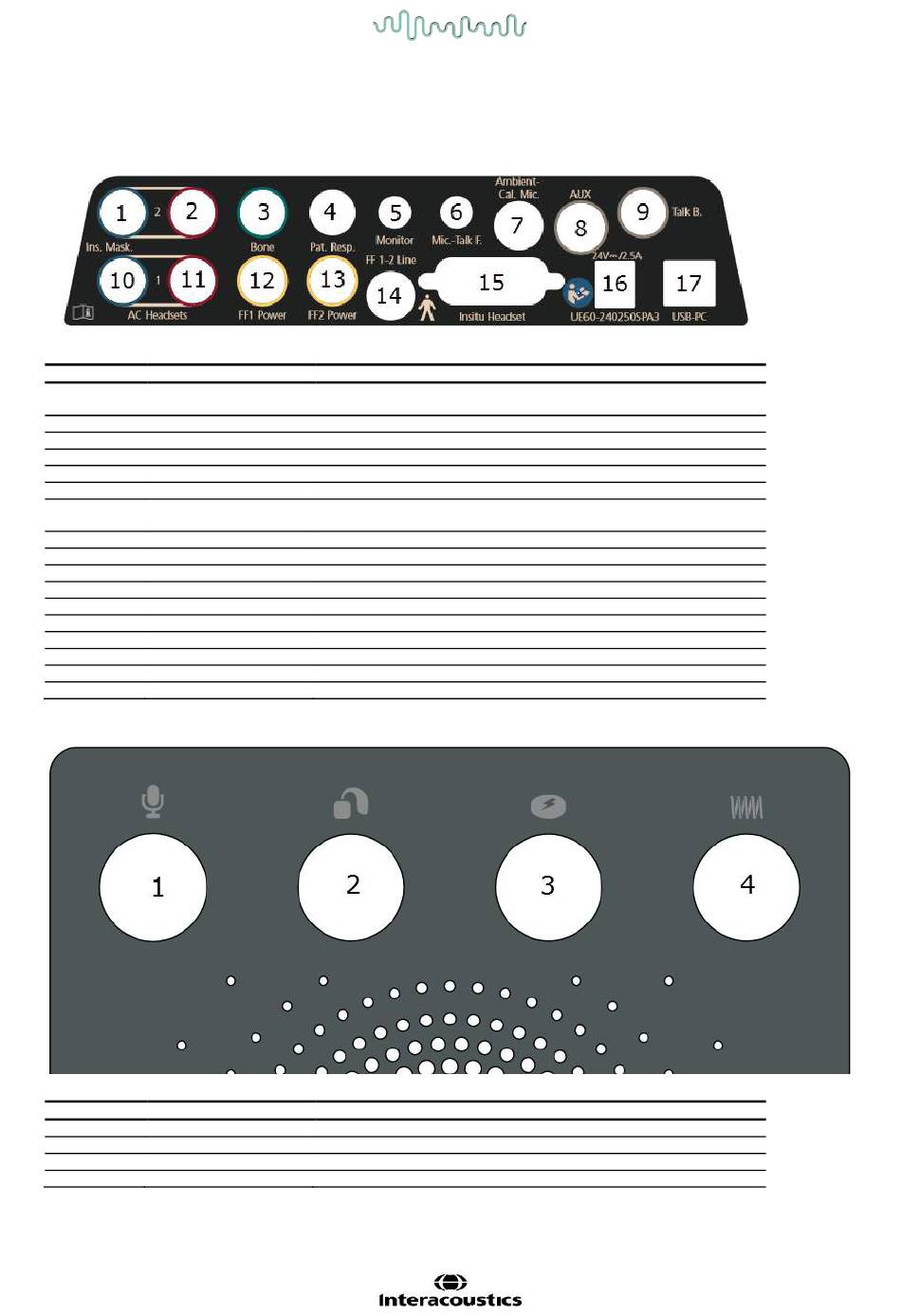

2.4 Dictionnaire du panneau de
connexion
Position : Symbole :
1 Casque 2 gauche et
masqueur ins.
2 Casque 2 droit
3 Osseux
4 Rép. patient
5 Moniteur
6 Mic. –Talk F.
7 Ambiant- mic. d'étal.
8 AUX
9 Talk B.
10 Casque AC gauche
11 Casque AC droit
12 Alimentation FF1
13 Alimentation FF2
14 Ligne FF 1-2
15 Casque Insitu
16 UE60-240250SPA3
17 USB-PC
Position : Symbole :
1 Référence
2 Coupleur
3 Batterie
4 Bobine téléphonique
D-0123667-C – 2020/01
Affinity Compact - Instructions d'utilisation - FR
Fonction :
Prise pour oreillette ou écouteur HF ou masqueur insert
Prise pour oreillette ou écouteur HF
Prise pour casque osseux
Prise pour bouton de réponse du patient
Prise pour casque moniteur
Prise pour microphone Talk Forward
Prise pour microphone de bruit ambiant ou microphone de
vérification FF automatique
Prise pour l'entrée ligne d'une source sonore externe
Prise pour microphone Talk back
Prise pour écouteur AC gauche ou écouteur HF
Prise pour écouteur AC droit ou écouteur HF
Prise pour sortie d'alimentation du haut-parleur FF
Prise pour sortie d'alimentation du haut-parleur FF
Prise pour sortie de ligne du haut-parleur FF
Prise pour casque REM Insitu
Prise pour alimentation électrique externe
Prise pour connexion USB vers un PC
Fonction :
Prise pour microphone de référence
Prise pour microphone de coupleur
Prise pour sortie d'alimentation du simulateur de batterie
Prise pour sortie de bobine téléphonique
