geprüft und zugelassen
D
Bedienungsanleitung
PROFIPOL
®
Bevor Sie den Spannungsprüfer PROFIPOL
zen: Lesen Sie bitte die Bedienungsanleitung und
beachten Sie unbedingt die Sicherheitshinweise!
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Funktionsbeschreibung des Spannungsprüfers
3. Funktionsprüfung des Spannungsprüfers
4. So prüfen Sie Wechselspannungen
5. So prüfen Sie Gleichspannungen
5.1 So prüfen Sie die Polarität bei Gleichspannung
6. Technische Daten
7. Allgemeine Wartung
8. Umweltschutz
1. Sicherheitshinweise:
- Gerät beim Prüfen nur an den isolierten Handha-
ben/ Griffen und anfassen und die Kontakte-
lektroden (Prüfspitzen)  nicht berühren!
- Unmittelbar vor dem Benutzen: Spannungsprüfer
auf Funktion prüfen! (siehe Abschnitt 3). Der
Spannungsprüfer darf nicht benutzt werden, wenn
die Funktion einer oder mehrerer Anzeigen aus-
fällt oder keine Funktionsbereitschaft zu erkennen
ist (IEC 61243-3)!
- Der Spannungsprüfer darf nur im Nennspan-
nungsbereich von 6 V bis 400 V benutzt werden!
- Der Spannungsprüfer entspricht der Schutz-
art IP 65 und kann deshalb auch unter feuchten
Bedingungen verwendet werden.
- Beim Prüfen den Spannungsprüfer an den Hand-
haben/ Griffen und vollflächig umfassen.
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Der Spannungsprüfer arbeitet nur einwand-
frei im Temperaturbereich von -10 °C bis
+55 °C bei einer Luftfeuchte von 20 % bis 96 %.
- Der Spannungsprüfer darf nicht zerlegt werden!
- Der Spannungsprüfer ist vor Verunreinigungen
und Beschädigungen der Gehäuseoberfläche zu
schützen.
- Der Spannungsprüfer ist trocken zu lagern.
Achtung:
Nach höchster Belastung, (d.h. nach einer Messung
von 30 Sekunden an 400 V) muss eine Pause von
300 Sekunden eingehalten werden!
2. Funktionsbeschreibung
Der PROFIPOL ist ein zweipoliger Spannungsprü-
®
fer nach IEC 61243-3 mit optischer Anzeige  ohne
eigene Energiequelle. Das Gerät ist für Gleich- und
Wechselspannungsprüfungen im Spannungsbereich
von 6 V bis 400 V ausgelegt. Es lassen sich mit die-
sem Gerät bei Gleichspannung Polaritätsprüfungen
vornehmen.

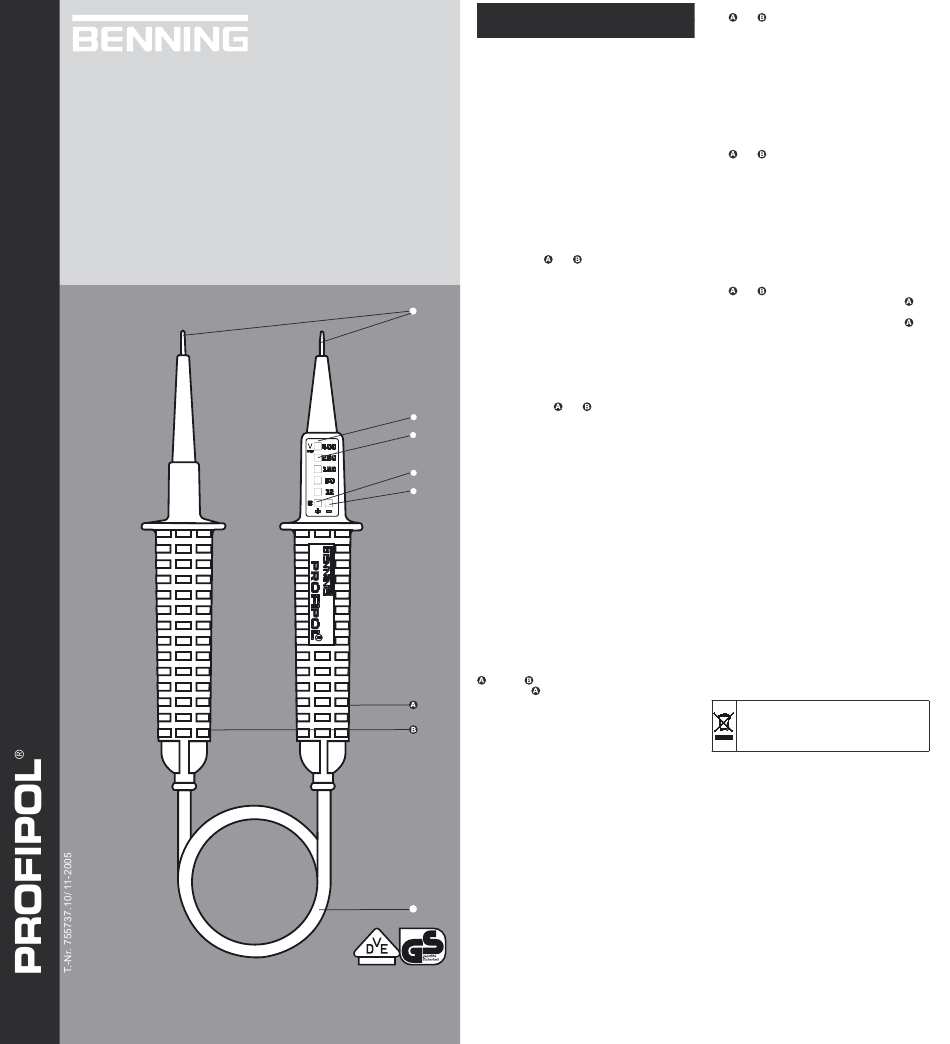

Der Spannungsprüfer besteht aus den Prüftastern L1
und L2 und einem Verbindungskabel . Der
Prüftaster L1 hat ein Anzeigefeld .
Das Anzeigefeld
Das Anzeigesystem  besteht aus kontrastreichen
Leuchtdioden (LED) , die Gleich- und Wechselspan-
nung in Stufen von 6 V bis 400 V anzeigen. Bei den
angegebenen Spannungen handelt es sich um Nenn-
spannungen. Bei Gleichspannung zeigen die LED
auch die Polarität an (siehe Abschnitt 5).
3. Funktionsprüfung
- Der Spannungsprüfer darf nur im Nennspan-
nungsbereich von 6 V bis 400 V benutzt werden!
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Unmittelbar vor dem Benutzen den Spannungs-
prüfer auf Funktion prüfen!
- Testen Sie alle Funktionen an bekannten Span-
nungsquellen.
• Verwenden Sie für die Gleichspannungsprü-
fung z.B. eine Autobatterie.
• Verwenden Sie für die Wechselspannungs-
prüfung z.B. eine 230 V-Steckdose.
Verwenden Sie den Spannungsprüfer nicht, wenn
nicht alle Funktionen einwandfrei funktionieren!
4. So prüfen Sie Wechselspannungen
-
Spannungsprüfer nur im Nennspannungsbereich
von 6 V bis 400 V benutzen!
-
Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
-
Legen Sie die Kontaktelektroden  der Prüftaster
an die zu prüfenden Anlagenteile.
und
-
Bei Wechselspannung ab 6 V leuchten die Plus-
und Minus-LED  und  auf. Darüber hinaus
leuchten alle LED bis zum Stufenwert der anlie-
genden Spannung.
benut- 5. So prüfen Sie Gleichspannungen
®
-
Der Spannungsprüfer darf nur im Nennspannungs-
bereich von 6 V bis 400 V benutzt werden!
-
Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
-
Legen Sie die Kontaktelektroden  der Prüfgriffe
an die zu prüfenden Anlagenteile.
und
-
Bei Gleichspannung ab 6 V leuchtet die Plus- 
oder Minus-LED  auf. Darüber hinaus leuchten
alle LED bis zum Stufenwert der anliegenden
Spannung.
5.1 So prüfen Sie die Polarität bei Gleichspannung
-
Der Spannungsprüfer darf nur im Nennspan-
nungsbereich von 6 V bis 400 V benutzt werden!
-
Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (zulässige Einschaltdauer ED
= 30 s)!
-
Legen Sie die Kontaktelektroden  der Prüftaster
an die zu prüfenden Anlagenteile.
und
-
Leuchtet die LED  auf, liegt am Prüftaster
„Pluspol" des zu prüfenden Anlageteiles.
-
Leuchtet die LED  auf, liegt am Prüftaster
„Minuspol" des zu prüfenden Anlageteiles.
6. Technische Daten
- Vorschrift, zweipoliger
IEC 61243-3
- Schutzart: IP 65 (DIN VDE 0470-1 IEC/ EN 60529)
IP 65 bedeutet: Schutz gegen Zugang zu gefährli-
chen Teilen und Schutz gegen feste Fremdkörper,
staubdicht, (6 - erste Kennziffer). Geschützt gegen
Strahlwasser, (5 - zweite Kennziffer).
- Nennspannungsbereich: 6 V bis 400 V
- Innenwiderstand: 130 kΩ
- Stromaufnahme: max. I 3,1 mA
n
- Polaritätsanzeige: LED +; LED -
(Anzeigegriff = Pluspolarität)
- Anzeigestufen LED: 6 V, 12 V, 50 V, 120 V, 230 V,
400 V
- max. Anzeigefehler: U ± 15 %, ELV U
n
- Nennfrequenzbereich f: 0 bis 500 Hz
- max. zulässige Einschaltdauer: ED = 30 s (max.
30 Sekunden), 300 s Pause
- Gewicht: ca. 136 g
- Verbindungsleitungslänge: ca. 830 mm
- Betriebs- und Lagertemperaturbereich:
- 10 °C bis + 55 °C (Klimakategorie N)
- Relative Luftfeuchte: 20 % bis 96 %
(Klimakategorie N)
7. Allgemeine Wartung
Reinigen Sie das Gehäuse äußerlich mit einem saube-
ren trockenen Tuch (Ausnahme spezielle Reinigungs-
tücher). Verwenden Sie keine Lösungs- und/ oder
Scheuermittel, um den Spannungsprüfer zu reinigen
8. Umweltschutz
Bitte führen Sie das Gerät am Ende seiner
Lebensdauer den zur Verfügung stehenden
Rückgabe- und Sammelsystemen zu.
der
der
Spannungsprüfer:
– 15 %
n
