Raccordement électrique
6.2 Raccordement de la machine
Dénudez les extrémités des conducteurs de manière à ce que l'isolation restante arrive presque
jusqu'à la cosse.
Remarque
La capacité de transport du courant est assurée par le contact direct entre les surfaces de la cosse
et les écrous/vis de contact.
6.2.1.9

Distances minimales d'isolement dans l'air

Après un montage selon les règles de l'art, vérifier que les distances minimales d'isolement dans
l'air entre les parties non isolées sont respectées. Tenir compte des extrémités de fils écartées.
Tableau 6-2
Les valeurs sont données pour une altitude d'implantation jusqu'à 2000 m.
Lors de la détermination des distances minimales d'isolement dans l'air nécessaires, la valeur de tension
dans le tableau peut être augmentée du facteur 1,1, afin que la plage de tension assignée pour une
utilisation générale soit prise en compte.
6.2.2 Presse-étoupe

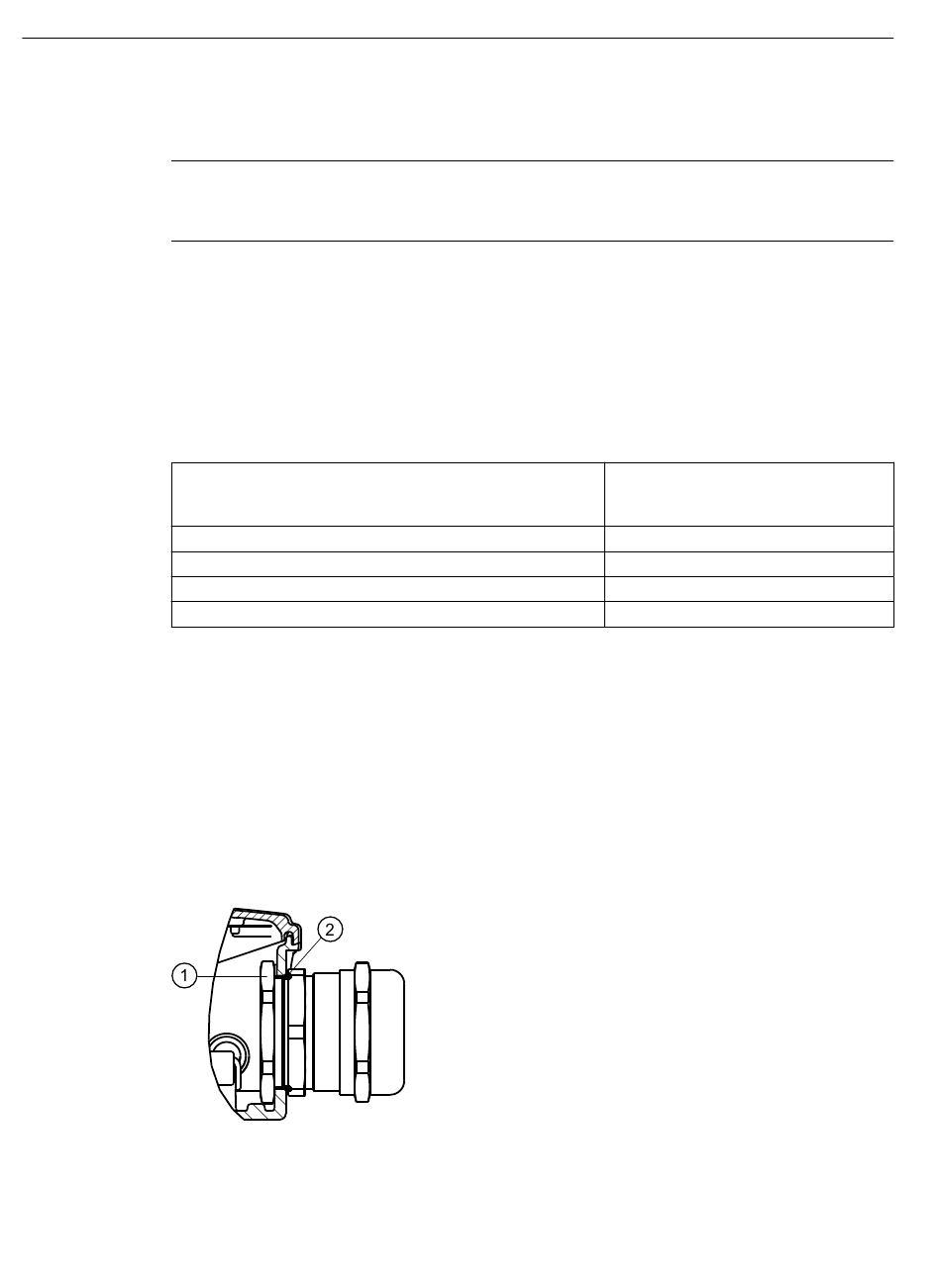

Presse-étoupe avec écrou (tôle) (EN 50262)
66
Distance minimale d'isolement dans l'air par rapport à la valeur efficace de la tension
alternative U
eff
Valeur efficace de la tension alternative U
≤ 250 V
≤ 500 V
≤ 630 V
≤ 1000 V
Distance minimale d'isolement dans
eff
①
Ecrou
②
Joint torique
1LE1, 1FP1/3, 1PC1/3 Hauteur d'axe 63 ... 315
Instructions de service, 07/2020, A5E45255088A
l'air
mm
3,0
3,0
5,5
8,0
