f Pour le câble HDMI, utilisez un câble HDMI High Speed conforme aux normes HDMI. L'utilisation d'un câble non conforme aux normes
HDMI peut interrompre les images ou empêcher leur projection.
f La borne <HDMI IN> du projecteur peut être raccordée à un périphérique externe équipé d'une borne DVI-D à l'aide d'un câble de
conversion HDMI/DVI. Cependant, ceci peut ne pas fonctionner correctement pour certains périphériques externes, et l'image peut ne pas
être projetée.
f La borne <DVI-D IN> est seulement compatible avec les liens simples.
f Lors de l'entrée du signal SYNC ON GREEN, ne pas entrer de signaux synchrones à la borne <SYNC/HD> ou à la borne <VD>.
f Si vous utilisez le projecteur à l'aide d'un ordinateur avec la fonction de reprise (dernière mémoire), vous pourriez avoir à réinitialiser la
fonction de reprise pour faire fonctionner le projecteur.

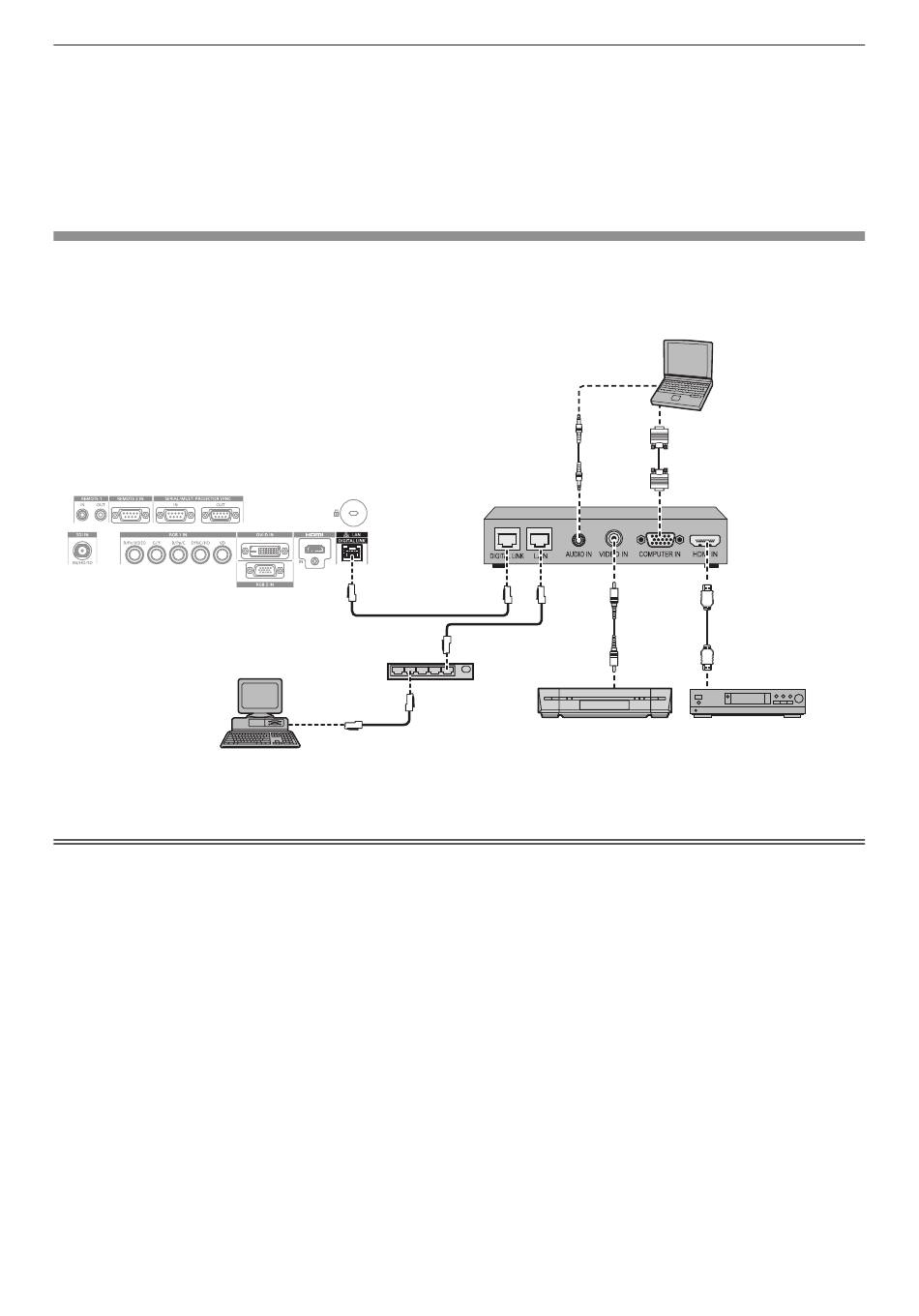

Exemple de branchement utilisant DIGITAL LINK

Les émetteurs sur câble à paires torsadées basés sur la norme de communication HDBaseT
périphérique optionnel prenant en charge la sortie DIGITAL LINK (N° de modèle : ET-YFB100G, ET-YFB200G)
utilisent des câbles à paires torsadées pour transmettre des signaux de commande en série, Ethernet et images,
et le projecteur peut recevoir ces signaux numériques dans la borne <DIGITAL LINK/LAN>.
Bornes de connexion du projecteur
Ordinateur de commande
*1 La cible de contrôle est le projecteur ou l'émetteur sur câble à paires torsadées. Le contrôle lui-même risque d'être impossible selon l'émetteur sur
câble à paires torsadées. Vérifiez le manuel d'utilisation du périphérique à raccorder.
Attention
f Utilisez toujours l'un des appareils suivants lors du branchement d'un magnétoscope.
g Utilisez un magnétoscope avec une correction de base temporelle (TBC) intégrée.
g Utilisez une correction de base temporelle (TBC) entre le projecteur et le magnétoscope.
f L'image peut être perturbée lorsqu'un signal de salve non standard est branché. Dans ce cas, raccordez la correction de base temporelle
(TBC) entre le projecteur et les périphériques externes.
f Faites appel à un technicien qualifié ou à votre revendeur pour installer le câblage entre l'émetteur sur câble à paires torsadées et le
projecteur. L'image peut être perturbée si les caractéristiques de transmission par câble ne peuvent pas être obtenues en raison d'une
mauvaise installation.
f Pour le câble réseau local entre l'émetteur sur câble à paires torsadées et le projecteur, utilisez un câble répondant aux critères suivants :
g Conformément à la catégorie CAT5e ou à des normes plus élevées
g Type blindé (connecteurs compris)
g Sans raccord
g Fil unique
f Pour mettre en place des câbles entre l'émetteur sur câble à paires torsadées et le projecteur, confirmez que les caractéristiques des câbles
sont compatibles avec la catégorie CAT5e ou supérieure à l'aide d'outils tels qu'un testeur de câble ou un analyseur de câble.
Quand un connecteur de relais est utilisé, incluez-le dans la mesure.
f N'utilisez pas de concentrateur entre l'émetteur sur câble à paires torsadées et le projecteur.
f Pour le raccordement du projecteur avec un émetteur sur câble à paires torsadées (récepteur) d'un autre fabricant, ne placez pas un
autre émetteur sur câble à paires torsadées entre l'émetteur sur câble à paires torsadées d'un autre fabricant et le projecteur. Ceci peut
provoquer une perturbation de l'image.
f Ne tirez pas sur les câbles de force. De même, ne pliez pas les câbles inutilement.
f Pour réduire autant que possible les effets du bruit, étirez les câbles entre l'émetteur sur câble à paires torsadées et le projecteur sans faire
de boucles.
f Éloignez les câbles entre l'émetteur sur câble à paires torsadées et le projecteur des autres câbles, surtout des cordons d'alimentation.
f Pour poser plusieurs câbles, déroulez-les côte-à-côte sur la plus courte distance possible sans les regrouper.
56 - FRANÇAIS
Chapitre 2 Mise en route — Raccordement
Exemple d'émetteur sur câble à paires torsadées
Concentrateur
*1
Câble d'ordinateur
(en vente dans le commerce)
Magnétoscope Lecteur de disque
(avec une TBC intégrée)
tels que le
TM
Ordinateur
Câble HDMI
(en vente dans le commerce)
Blu-ray
