Raccordement
Avant le raccordement
f Avant le raccordement, lisez attentivement le manuel d'utilisation du périphérique externe qui va être relié.
f Mettez le commutateur d'alimentation de tous les périphériques sur la position hors tension avant le
raccordement des câbles.
f Prenez note des points suivants avant de relier les câbles. Dans le cas contraire, vous risquez d'entraîner des
dysfonctionnements.
g Lorsque vous raccordez un câble à un périphérique relié au projecteur ou au projecteur proprement dit,
touchez les objets métalliques à proximité afin d'éliminer l'électricité statique de votre corps avant de
commencer à travailler.
g N'utilisez pas inutilement de longs câbles pour raccorder un périphérique au projecteur ou au boîtier du
projecteur. Plus le câble est long, plus il est susceptible de générer du bruit. L'usage d'un câble enroulé le fait
fonctionner comme une antenne, c'est la raison pour laquelle il est plus susceptible de générer du bruit.
g Pour brancher des câbles, mettez d'abord à la terre (GND), puis insérez la borne de connexion du
périphérique à raccorder de manière perpendiculaire.
f Procurez-vous tous les câbles nécessaires au raccordement du périphérique externe au système qui ne sont ni
fournis avec le périphérique, ni disponibles en option.
f Si les signaux vidéo du matériel vidéo contiennent trop de parasites, les images peuvent vaciller sur l'écran.
Dans ce cas, une correction de base temporelle (TBC) doit être raccordée.
f Si les signaux de synchronisation sortant des ordinateurs ou du matériel vidéo sont perturbés en raison des
changements de réglage de la sortie vidéo ou pour d'autres raisons, les couleurs des images projetées peuvent
être momentanément perturbées.
f Le projecteur accepte les signaux vidéo, les signaux Y/C, les signaux YC
analogiques (les signaux synchrones sont au niveau TTL) et les signaux numériques.
f Certains modèles d'ordinateur ne peuvent pas être raccordés au projecteur.
f Utilisez un câble compensateur lorsque vous connectez les périphériques au projecteur à l'aide de longs câbles.
Sinon, le projecteur peut ne pas projeter l'image correctement.
f Pour plus de détails sur les types de signaux vidéo qui peuvent être utilisés avec le projecteur, reportez-vous à
la section « Liste des signaux compatibles » (x page 211).

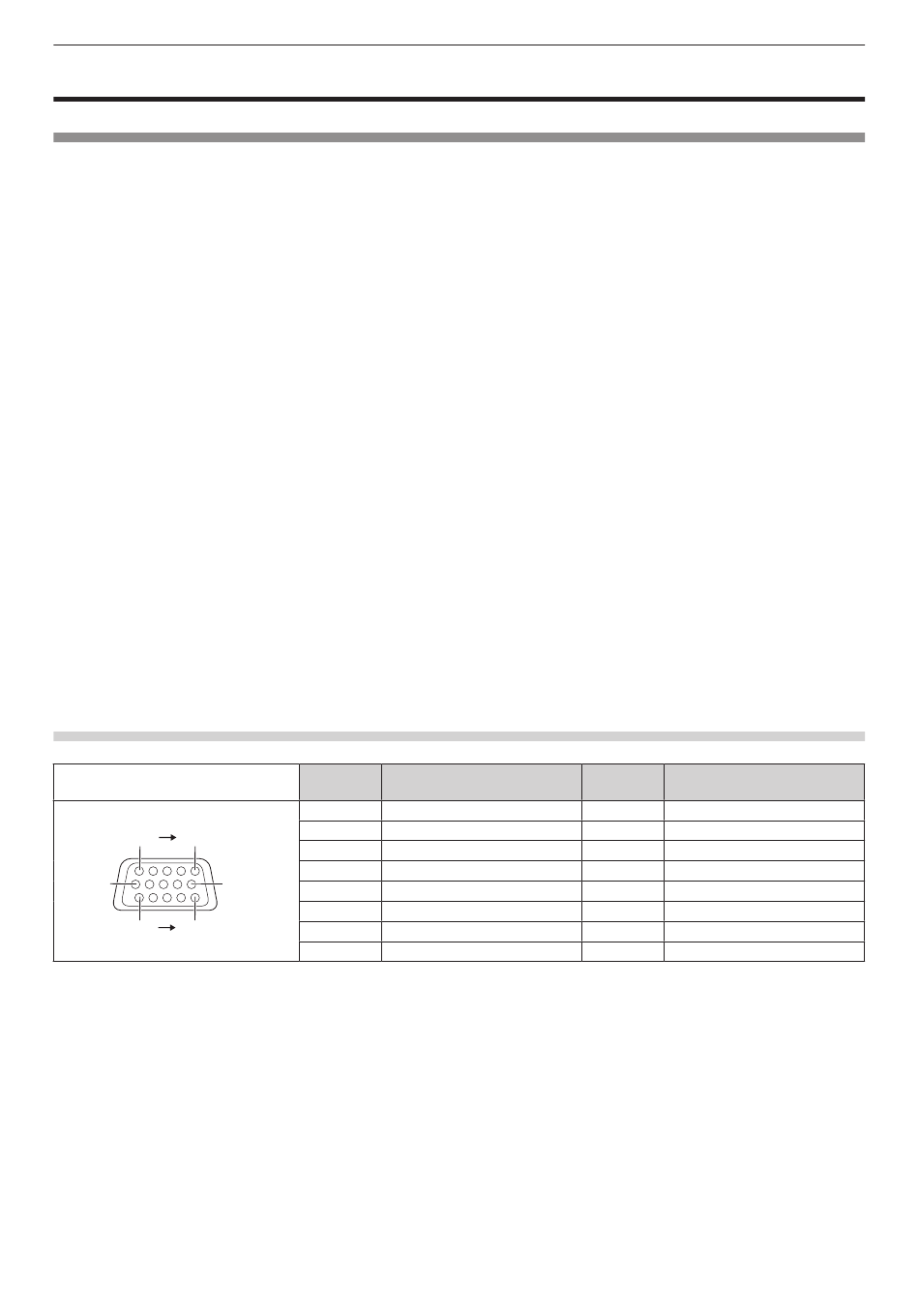

Attributions des broches et noms des signaux de la borne <RGB 2 IN>
Vue extérieure
(11)
(15)
(6)
(10)
(1)
(5)
Chapitre 2 Mise en route — Raccordement
N° de
Nom du signal
broche
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
C
/YP
B
R
B
N° de
broche
R/P
(9)
R
G/Y
(10)
B/P
(11)
B
―
(12)
GND
(13)
(14)
GND
GND
(15)
GND
P
, les signaux RGB
R
Nom du signal
―
GND
GND
Données DDC
SYNC/HD
VD
Horloge DDC
FRANÇAIS - 53
