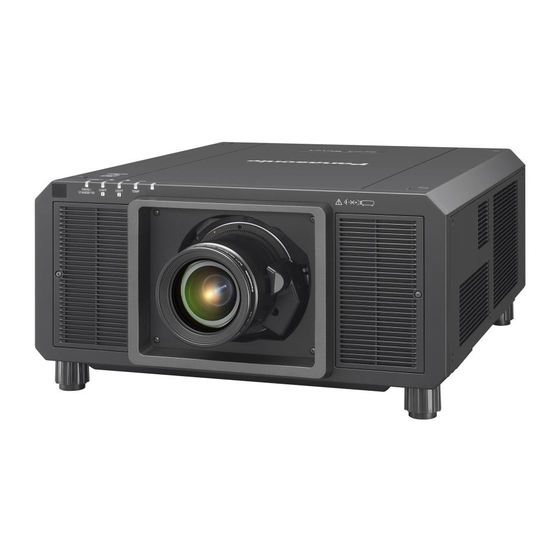

Merci d'avoir acheté cet appareil Panasonic.
■ Ce manuel est commun à tous les modèles.
z pour l'Inde
PT-RZ21KD
z pour Taïwan
PT-RZ21K
z pour les autres pays ou régions
PT-RZ21K / PT-RS20K
■ Avant toute utilisation de cet appareil, veuillez lire attentivement les instructions d'utilisationet
conservez ce mode d'emploi afin de pouvoir vous y référer ultérieurement.
■ Avant d'utiliser cet appareil, assurez-vous de lire la section « Avis important concernant la
sécurité » ( x pages 5 à 15).
Manuel d'utilisation
Projecteur DLP™
N° De Modèle.
La lentille de projection est vendue séparément.
Manuel des fonctions
Utilisation commerciale
PT-RZ21K
PT-RS20K
FRENCH
DPQP1195ZB

Publicité

Table des Matières
loading

Sommaire des Matières pour Panasonic PT-RZ21K

  • Page 1 Projecteur DLP™ Utilisation commerciale PT-RZ21K N° De Modèle. PT-RS20K La lentille de projection est vendue séparément. Merci d’avoir acheté cet appareil Panasonic. ■ Ce manuel est commun à tous les modèles. z pour l’Inde PT-RZ21KD z pour Taïwan PT-RZ21K z pour les autres pays ou régions PT-RZ21K / PT-RS20K ■...
  • Page 2: Table Des Matières

    Sommaire Sommaire Avis important concernant la sécurité Chapitre 3 Opérations de base Mise sous/hors tension du projecteur Chapitre 1 Préparation Branchement du cordon d’alimentation Voyant d’alimentation Précautions d’emploi Mise sous tension du projecteur Précautions à prendre lors du transport Lorsque l’écran de réglage initial est affiché Précautions lors de l’installation Faire des réglages et des sélections Précautions lors de l’installation du projecteur...
  • Page 3 Sommaire Menu [IMAGE] Menu [OPTION D'AFFICHAGE] [MODE IMAGE] [APPARIEMENT COULEUR] [CONTRASTE] [CORRECTION ÉCRAN LARGE] [LUMINOSITÉ] [RÉGLAGE IMAGE] [COULEUR] [SIGNAL AUTO] [TEINTE] [RÉGLAGE AUTOMATIQUE] [TEMPÉRATURE DE COULEUR] [RÉGLAGE ENTRÉE AUXILIAIRE] [GAMMA] [RÉGLAGE DES ENTRÉES SIMULTANÉES] [SYSTEM DAYLIGHT VIEW] [RGB IN] [DÉTAIL] [DVI-D IN] [RÉDUCTION DE BRUIT] [HDMI IN]...
  • Page 4 Sommaire Chapitre 7 Annexe Menu [LISTE SIGNAUX ENREGISTRÉS] Enregistrement de nouveaux signaux Informations techniques Changement du nom du signal enregistré Protocole PJLink Effacement du signal enregistré Utilisation de la fonction Art‑Net Protection du signal enregistré Commandes de contrôle via le réseau local Extension de la gamme de verrouillage de Borne <SERIAL IN>/<SERIAL OUT>...
