Chapitre 2 Mise en route — Retrait/Fixation de l'objectif de projection

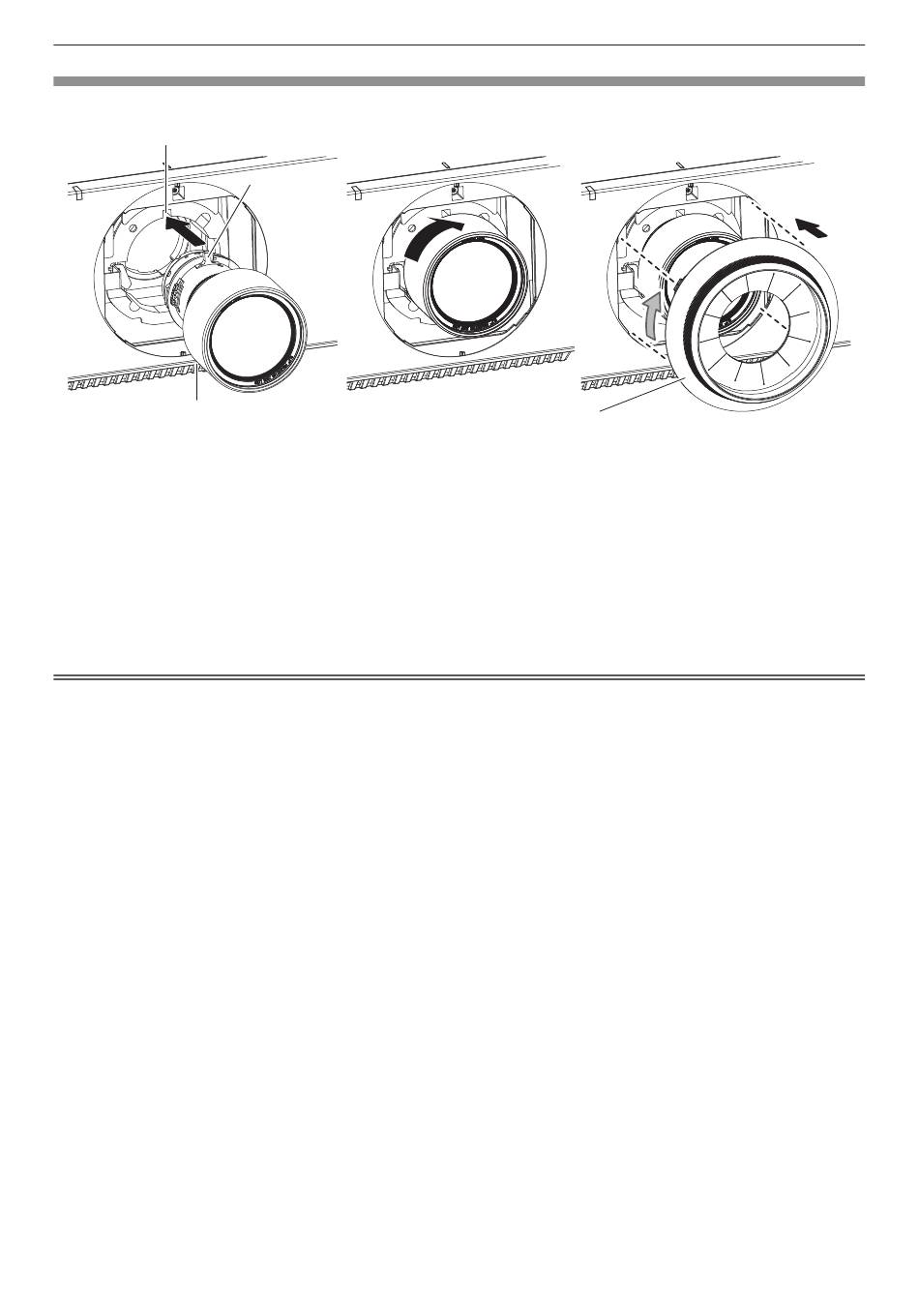

Fixation de l'objectif de projection
Fixez l'objectif de projection grâce à la procédure suivante.
Rainure du guide
Objectif de projection
Fig. 1
1)
Retirez le couvercle de support d'objectif, alignez le guide de l'objectif de projection avec la rainure
du guide du projecteur, puis insérez-le dans l'extrémité. (Fig. 1)
2)
Tournez l'objectif de projection dans le sens des aiguilles d'une montre jusqu'au déclic. (Fig. 2)
3)
Fixez le couvercle de support d'objectif. (Fig. 3)
f Alignez le couvercle de support d'objectif et le projecteur aux positions de ligne pointillée sur le schéma,
puis tournez le couvercle de support d'objectif dans le sens des aiguilles d'une montre pour le fixer au
projecteur.
Attention
f Tournez l'objectif de projection dans le sens inverse des aiguilles d'une montre pour confirmer qu'il ne ressort pas.
52 - FRANÇAIS
Guide
Couvercle de support d'objectif
Fig. 2
(i)
(ii)
Fig. 3
