Instalación del puerto de carga
Instalación del puerto
US
de carga
Existen dos opciones para colocar el puerto de carga.
FC
La variante de instalación depende del tipo de cable
de alimentación (expuesto u oculto).
– Instalación sin separador (cable de alimentación
ESM
oculto): La placa de montaje se coloca
directamente en la pared.
PTB
– Instalación con separador (cable de alimentación
expuesto): La placa de montaje se coloca en
la pared usando un separador para el cable
TR
de alimentación.
Instalación sin separador
RU
UK
VIE
HE
AR
JPN
KOR

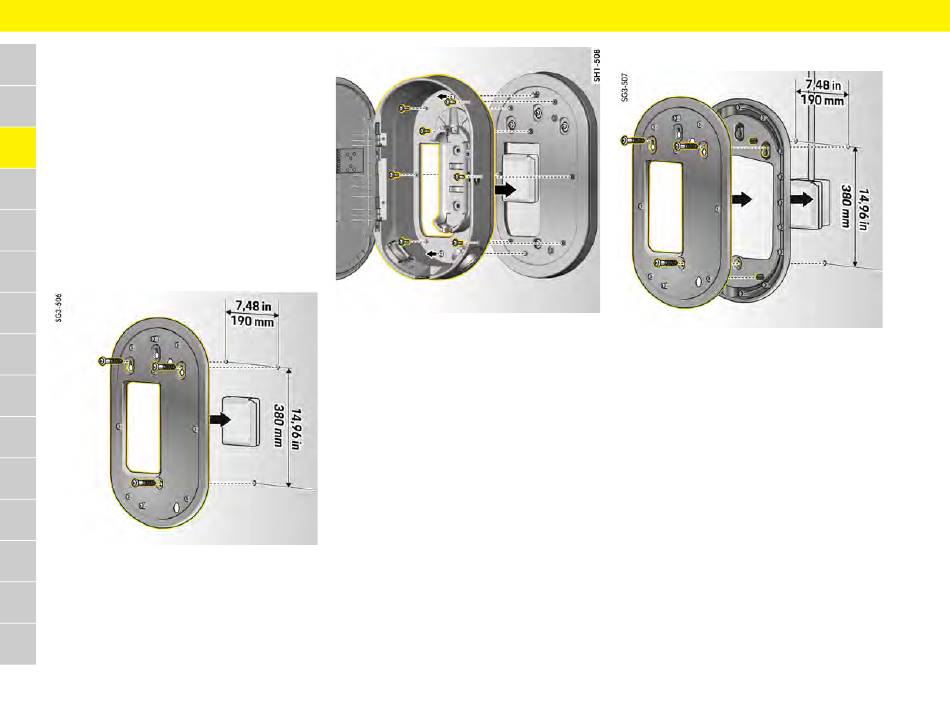

Fig. 4: Dimensiones de la perforación
CHS
1. Marque los orificios a taladrar en la pared.
2. Taladre los orificios de montaje e inserte los
CHT
enchufes de pared.
3. Atornille la placa de montaje a la pared.
THA
24
Fig. 5: Cómo atornillar el puerto de carga a la placa
de montaje
4. Atornille el puerto de carga a la placa de montaje.
Instalación con separador
Fig. 6: Dimensiones de la perforación
1. Marque los orificios a taladrar en la pared.
2. Taladre los orificios de montaje e inserte los
enchufes de pared.
3. Atornille la placa de montaje junto con
el separador a la pared.
