DANSK

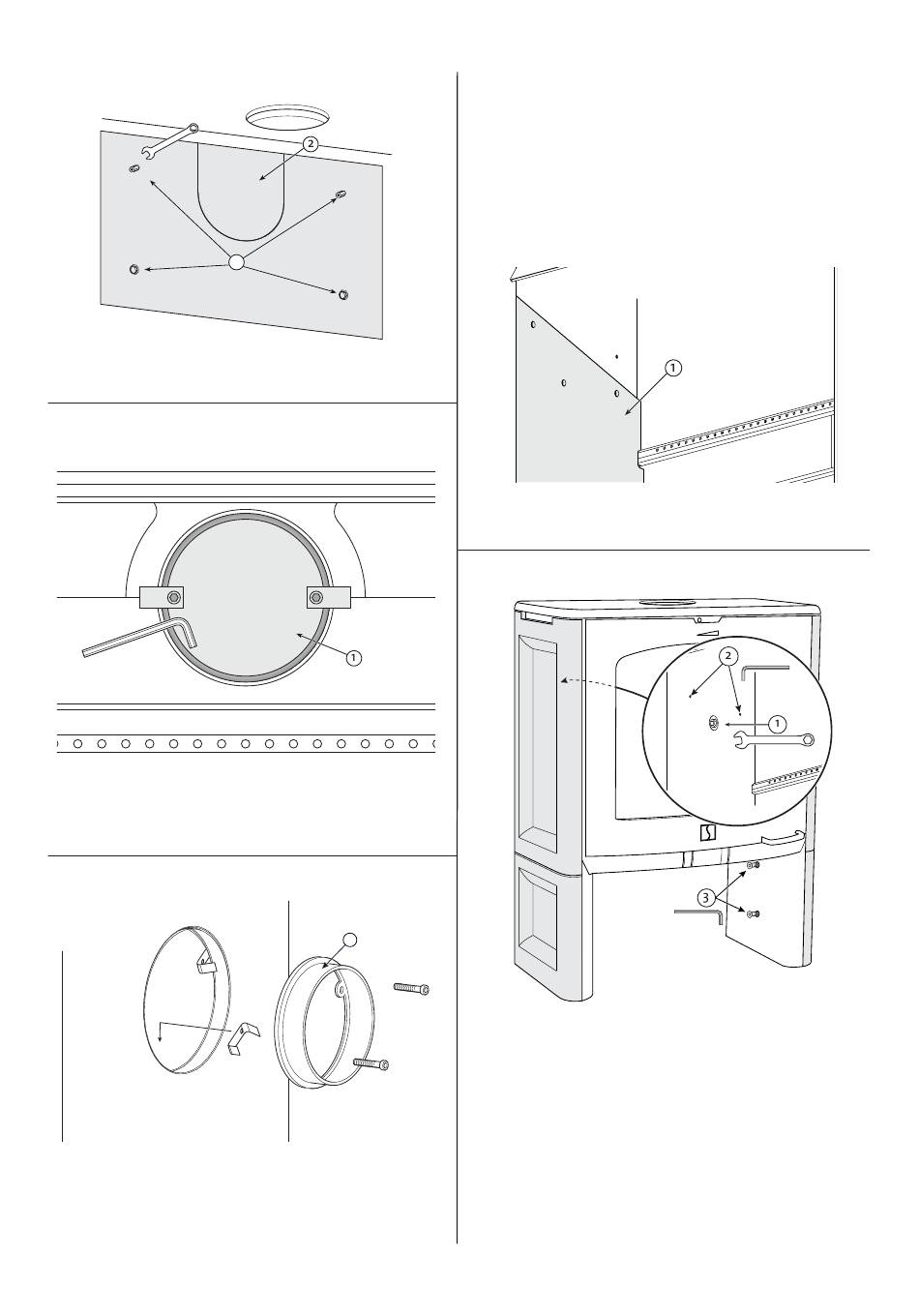

Fig. 6
1. Skru den indre skærmplade (fi g. 6-1) af.
2. Fjern udslagsåbningen (fi g. 6-2).
Fig. 7
1. Fjern støbejernsdækslet (fig. 7-1) fra indersiden af
brændkammeret.
2. Montér støbejernsdækslet i hullet til topudtaget.
Fig. 8
1. Montér den løse røgstuds (fi g. 8-1), som ligger i askeskuff en,
i udtaget med monteringsklemmerne og skruerne fra
servicepakken.
2. Genmontér alle dele.
18
1
1
4.6 Montering av fedtstenssider
(ekstraudstyr)
For at kunne montere fedtstenssider skal konvektionspladerne,
som følger med produktet, først afmonteres.
1. Tag røgvenderplade ud (se fi g. 3).
2. Tag ledepladen ud (se fi g. 4).
Fig. 9
1. Tag sidebrændpladerne (fi g. 9-1) ud.
Fig. 10
1. Skru den møtrik (fig. 10-1) ud, som holder den øvre
konvektionsplade.
2. Skru stilleskruerne (fi g. 10-2) ud, således at de ikke stikker
ud på den udvendige side.
3. Skru skruerne (fig. 10-3) ud, som holder den nedre
konvektionsplade.
